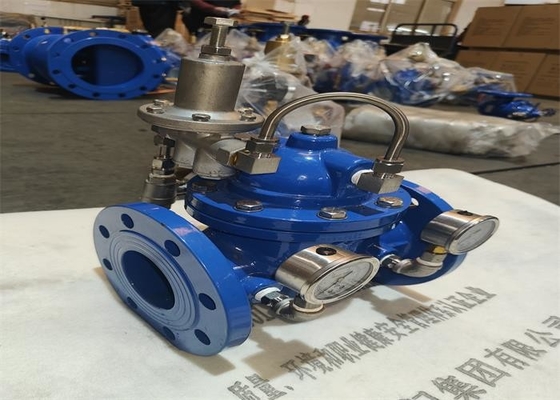

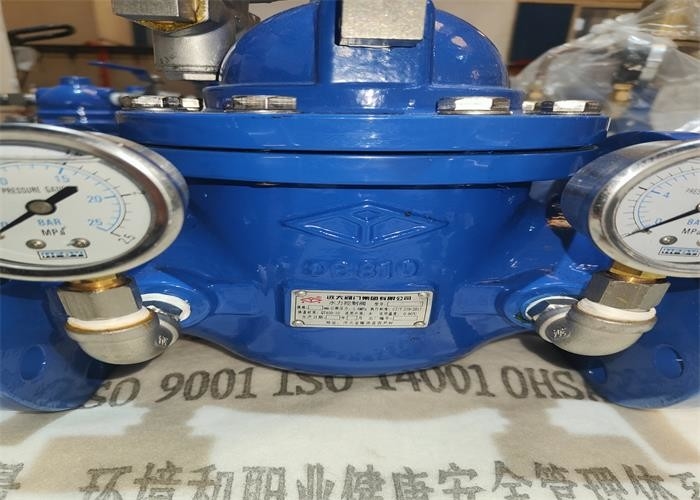

PN1.6mpa तन्य लौह कम दबाव नियामक वाल्व जल संरक्षण वाल्व

का कार्य सिद्धांत

वाल्व इनलेट P1 कैथेटर और सुई वाल्व 19 के माध्यम से मुख्य वाल्व के नियंत्रण कक्ष में प्रवेश करता है (निर्माण ड्राइंग देखें) और दिशा स्थापित करता है

दबाव में P3.आउटलेट दबाव P2 कैथेटर के माध्यम से पायलट वाल्व 13 के डायाफ्राम के तहत कार्य करता है और पायलट वाल्व के विनियमन वसंत के विपरीत है

प्रतिरोध।जब आउटलेट दबाव P2 पायलट वाल्व वसंत के निर्धारित मूल्य से अधिक हो जाता है, तो पायलट वाल्व बंद हो जाता है, और नियंत्रण कक्ष में पानी का उत्सर्जन 0 होता है।

जब चर दबाव P3 अधिकतम तक पहुंच जाता है, तो मुख्य डिस्क सीट को संकुचित कर देती है, कम करने वाला वाल्व बंद हो जाता है, और डाउनस्ट्रीम दबाव कम हो जाता है।जब निर्यात

जब दबाव P2 पायलट वाल्व वसंत के निर्धारित मूल्य से कम होता है, तो पायलट वाल्व खोला जाता है, और नियंत्रण कक्ष में दबाव का पानी पायलट वाल्व से होकर गुजरेगा

9. वाल्व आउटलेट में निर्वहन।सुई वाल्व के छोटे उद्घाटन के कारण, नियंत्रण कक्ष में डिस्चार्ज की गति इनलेट पर दबाव पानी की पुनःपूर्ति गति से अधिक होती है।

इस प्रकार, नियंत्रण कक्ष में दबाव P3 कम हो जाता है, और मुख्य वाल्व डिस्क 5 के तहत इनलेट दबाव P1 हमेशा मुख्य वाल्व डिस्क का समर्थन करने के लिए लागू होता है।

दबाव कम करने वाले वाल्व को खोलने और डाउनस्ट्रीम दबाव को बढ़ाने के लिए।स्थिर नियमन में, निर्वहन दर पुनर्जलीकरण दर के बराबर होती है,

मुख्य वाल्व बंदरगाह खोलना अपरिवर्तित है, और डाउनस्ट्रीम दबाव स्थिर है.

कनेक्शन का आकार

मुख्य तकनीकी प्रदर्शन

उत्पाद का परिचय

वाल्व बॉडी पूरे चैनल को सुव्यवस्थित डिजाइन को अपनाती है, द्रव प्रतिरोध छोटा होता है, प्रवाह, सीलिंग प्रभाव अच्छा होता है, ट्रांसमिशन मोड में हाइड्रोलिक ऑपरेशन को अपनाया जाता है, अर्थात मुख्य वाल्व डिस्क को स्वचालित रूप से संचालित करने के लिए पाइपलाइन में पानी के दबाव का उपयोग किया जाता है। और डाउन मूवमेंट, कंट्रोल वाल्व ओपनिंग, डाउनस्ट्रीम प्रेशर को एडजस्ट करें।पायलट वाल्व स्प्रिंग द्वारा निर्धारित दबाव पर डाउनस्ट्रीम दबाव बनाए रखें।जब डाउनस्ट्रीम दबाव निर्धारित मूल्य से अधिक हो जाता है, तो दबाव कम करने वाला वाल्व स्वचालित रूप से बंद हो जाएगा ताकि यह सुनिश्चित हो सके कि आउटलेट दबाव अपरिवर्तित है।उत्पाद घरेलू जल आपूर्ति, अग्नि जल और औद्योगिक जल आपूर्ति प्रणाली के लिए आदर्श उत्पाद है
