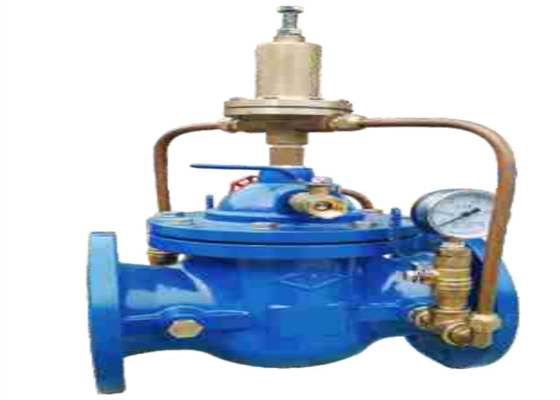

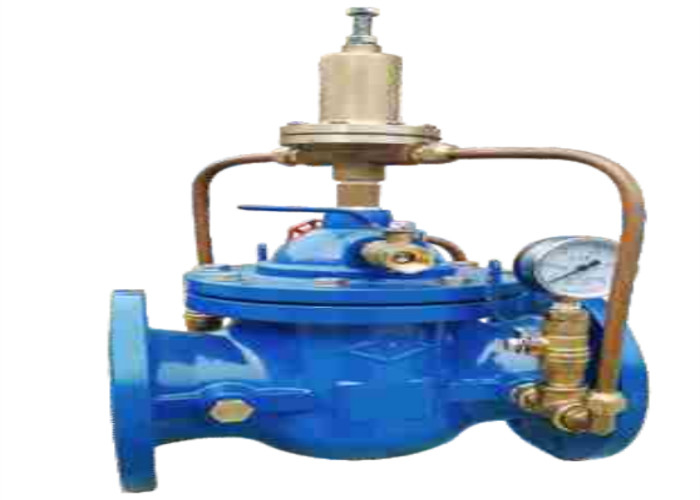

तन्य लौह 500X दबाव राहत वाल्व निकला हुआ किनारा अंत जल संरक्षण वाल्व

परिचय

500X दबाव राहत और होल्डिंग वाल्व।पानी की आपूर्ति, एयर कंडीशनिंग और अग्निशमन पाइपलाइन प्रणाली के लिए उपयोग किया जाता है।मध्यम: पानी, तापमान 80 ℃।इसका उपयोग वाल्व के सामने पाइपलाइन के दबाव को स्थिर करने के लिए किया जाता है।जब वाल्व के सामने दबाव दबाव से अधिक हो जाता है, तो मुख्य वाल्व जल निकासी के लिए खोला जाता है।जब पाइपलाइन का दबाव निर्धारित मूल्य से नीचे चला जाता है, तो मुख्य वाल्व बंद हो जाता है।पायलट वाल्व समायोजन पेंच द्वारा दबाव मूल्य निर्धारित किया जा सकता है

प्रयोग

प्रेशर रिलीजिंग/सस्टेनिंग वाल्व पाइपलाइन और उपकरणों को नुकसान से बचाने के लिए पाइपलाइन में पायलट वाल्व के पायलट के सुरक्षा सेट बिंदु से अधिक दबाव को प्रभावी ढंग से हटा सकता है।यह वाल्व मुख्य रूप से उच्च भवनों में अग्नि नियंत्रण परीक्षण की परिसंचारी प्रणाली से बचने के दबाव के लिए उपयोग किया जाता है, उच्चतम हाइड्रोलिक दबाव के कारण सिस्टम की परेशानी से बचने के लिए, मुख्य वाल्व के पानी की आपूर्ति के दबाव को हमेशा एक निर्धारित मूल्य से ऊपर रखें ताकि दबाव सुनिश्चित हो सके उपरोक्त मुख्य वाल्व जल आपूर्ति क्षेत्र

काम करने का सिद्धांत

सबसे पहले, मुख्य वाल्व का उद्घाटन दबाव सेट करें।पायलट वाल्व लॉकनट को ढीला करें, पायलट वाल्व स्क्रू को दक्षिणावर्त घुमाएं, और स्क्रू नीचे की ओर बढ़ता है।पायलट वाल्व कोर पर एक निश्चित जोर लगाने के लिए रेगुलेटिंग स्प्रिंग को कंप्रेस किया जाता है।इस समय, मुख्य वाल्व का उद्घाटन दबाव बढ़ जाता है।पेंच वामावर्त समायोजित करने वाले पायलट वाल्व को चालू करें, वसंत दबाव जारी किया जाता है, पायलट वाल्व कोर पर अभिनय करने वाला जोर कम हो जाता है, और मुख्य वाल्व का उद्घाटन दबाव कम हो जाता है।मुख्य वाल्व के सामने पाइपलाइन का दबाव मूल्य दबाव नापने का यंत्र के माध्यम से देखा जा सकता है।जमने के बाद जैम नट को कस लें

जब वाल्व के सामने दबाव बढ़ता है, तो पायलट वाल्व डायाफ्राम के निचले कक्ष में दबाव भी बढ़ जाता है।निर्धारित मूल्य से अधिक होने के बाद, डायाफ्राम पायलट वाल्व कोर को ऊपर की ओर ले जाता है, पायलट वाल्व खुलता है, और मुख्य वाल्व डायाफ्राम के ऊपरी कक्ष में पानी का निर्वहन होता है।जब दबाव कम हो जाता है, तो मुख्य वाल्व कोर डायाफ्राम के ऊपरी और निचले कक्षों के बीच दबाव अंतर के तहत खुलता है, मुख्य वाल्व निकलने लगता है, और पाइपलाइन का दबाव कम होने लगता है।

पायलट वाल्व डायाफ्राम के तहत दबाव भी कम हो जाता है, जब दबाव निर्धारित मूल्य से कम हो जाता है।समायोजन वसंत की कार्रवाई के तहत।पायलट वाल्व कोर बंद है।मुख्य वाल्व डायाफ्राम के ऊपरी कक्ष में दबाव धीरे-धीरे बढ़ता है।चूंकि डायाफ्राम के ऊपरी और निचले कक्षों के बीच दबाव अंतर की कार्रवाई के तहत मुख्य वाल्व डायाफ्राम का क्षेत्र मुख्य वाल्व कोर के क्षेत्र से बड़ा होता है।मुख्य स्पूल बंद है।मुख्य वाल्व जल निकासी बंद कर देता है।

सारांश:

1, उद्घाटन दबाव सेट करते समय, धीरे-धीरे वाल्व के सामने दबाव बढ़ाएं।इसे निर्धारित मूल्य पर चालू करें।और दबाव नापने का यंत्र का मान रिकॉर्ड करें, और फिर इनलेट दबाव बढ़ाना जारी रखें।मेन वॉल्व को पूरी तरह से खुला रखें (यानी मेन वॉल्व का डिस्चार्ज फ्लो नहीं बढ़ेगा)।मुख्य वाल्व के निर्वहन दबाव को रिकॉर्ड करें।फिर धीरे-धीरे इनलेट दबाव को कम करें जब तक कि मुख्य वाल्व बंद न हो जाए, और वाल्व के रिसेटिंग दबाव को रिकॉर्ड करें।

2, मुख्य वाल्व के उद्घाटन दबाव और निर्वहन दबाव तक समायोजन को दो बार से अधिक दोहराएं।जब तक कि रिसेटिंग प्रेशर स्थिर न हो जाए।

3, जब मैनुअल दबाव राहत की आवश्यकता होती है।मुख्य वाल्व कवर पर दबाव राहत गेंद वाल्व खोला जा सकता है, और मुख्य वाल्व डायाफ्राम के ऊपरी कक्ष में दबाव कम हो जाता है।मुख्य वाल्व तब दबाव राहत के लिए खोला जाता है, और दबाव राहत गेंद वाल्व के आउटलेट को जल निकासी खाई से जोड़ा जाना चाहिए।

4, जब मुख्य वाल्व का उद्घाटन दबाव अंतर पी 0.5 एमपीए है, विचलन मान ± 0.02 एमपीए है।जब पी 0.5 एमपीए, विचलन मान ± 0.04 एमपीए है।

5, डिस्चार्ज प्रेशर 1.08p (P ओपनिंग प्रेशर वैल्यू है)
