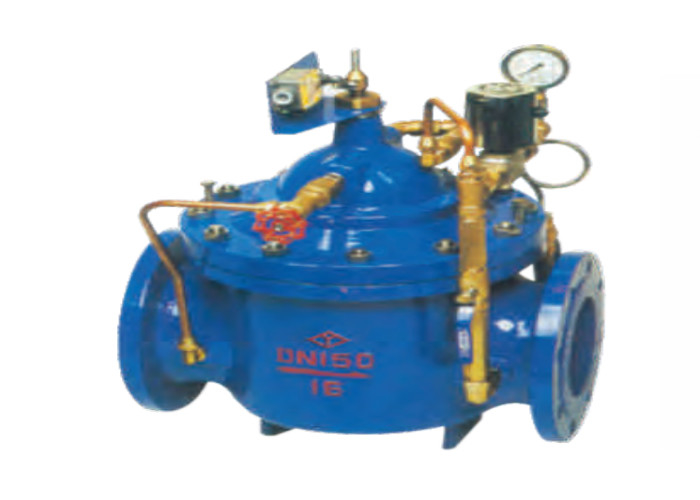

1.6 एमपीए निकला हुआ किनारा अंत 700X जल पंप नियंत्रण वाल्व जल संरक्षण वाल्व

परिचय

700X पंप नियंत्रण वाल्व मध्यम बैकफ्लो को रोकने के लिए ऊंची इमारतों और अन्य जल आपूर्ति प्रणालियों के पंप आउटलेट पर स्थापित एक चेक वाल्व है।जब पानी पंप पानी की आपूर्ति बंद करने वाला है।अचानक पंप बंद होने के कारण पानी के हथौड़े या पानी के हथौड़े की आवाज को रोकने के लिए पहले वाल्व के लगभग 90% को धीरे-धीरे बंद करें;जब पानी पंप पूरी तरह से बंद हो जाता है, तो पंप किए गए पानी के बैकफ्लो को रोकने के लिए वाल्व पूरी तरह से बंद हो जाता है और बैकफ्लो के प्रभाव के कारण पानी के पंप को रिवर्स रोटेशन से प्रभावी ढंग से बचाता है।उत्पाद पानी पंप के आउटलेट के लिए एक आवश्यक सुरक्षा उपकरण है।वाल्व सुव्यवस्थित डिजाइन का है।सोलनॉइड वाल्व के मार्गदर्शन और नियंत्रण के माध्यम से सटीक उद्घाटन और समापन का एहसास किया जा सकता है।उपयोगिता मॉडल में सुरक्षित और विश्वसनीय उपयोग, वॉटर हैमर और वॉटर हैमर साउंड की प्रभावी रोकथाम, लंबी सेवा जीवन और सुविधाजनक स्थापना और रखरखाव के फायदे हैं।

प्रयोग

पानी पंप नियंत्रण वाल्व पानी पंप के गैर-वापसी वाल्व को नियंत्रित कर सकता है।इससे पहले कि पानी पंप काम करना बंद कर दे, पहले मुख्य वाल्व का 90% बंद हो जाए, फिर पानी का पंप स्वचालित रूप से बंद हो जाएगा, और आरक्षित 10% बैकवाट द्वारा बंद कर दिया जाएगा, जो पानी की हैमरिंग होने से बच सकता है टी सीधे पानी की आपूर्ति के लिए लागू होता है प्लांट, खानों, उद्यमों और ऊंची इमारतों में पानी का पंप और जीवित पाइपलाइन सिस्टम के लिए पानी

काम करने का सिद्धांत

जब पानी पंप का काम करने वाला वाल्व नीचे की ओर पानी की आपूर्ति करता है, तो सोलनॉइड पायलट वाल्व पूरी तरह से खुल जाता है, सुई वाल्व को एक उपयुक्त उद्घाटन के लिए समायोजित किया जाता है, और अपस्ट्रीम पानी सुई वाल्व और वन-वे के माध्यम से मुख्य वाल्व नियंत्रण कक्ष में प्रवेश करता है। वाल्व और सोलनॉइड पायलट वाल्व के माध्यम से बहता है।इस समय, मुख्य वाल्व नियंत्रण कक्ष में दबाव मुख्य वाल्व को एक उपयुक्त उद्घाटन पर रखता है ताकि नीचे की ओर सामान्य पानी बना रहे।

जब पानी पंप काम करना बंद कर देता है, तो सोलनॉइड पायलट वाल्व पहले बंद हो जाता है, मुख्य वाल्व नियंत्रण कक्ष जल निकासी बंद कर देता है, नियंत्रण कक्ष में दबाव बढ़ जाता है, और मुख्य वाल्व बंद हो जाता है।जब यह 90% तक बंद हो जाता है, तो मुख्य वाल्व का ऊपरी यात्रा स्विच पंप स्टॉप सिग्नल को आउटपुट करता है और पानी पंप चलना बंद कर देता है।इस समय, डाउनस्ट्रीम रिटर्न पानी चेक वाल्व के माध्यम से मुख्य वाल्व नियंत्रण कक्ष में प्रवेश करता है, नियंत्रण कक्ष में दबाव बढ़ जाता है और मुख्य वाल्व बंद हो जाता है।

मुख्य भाग और सामग्री

आयाम
