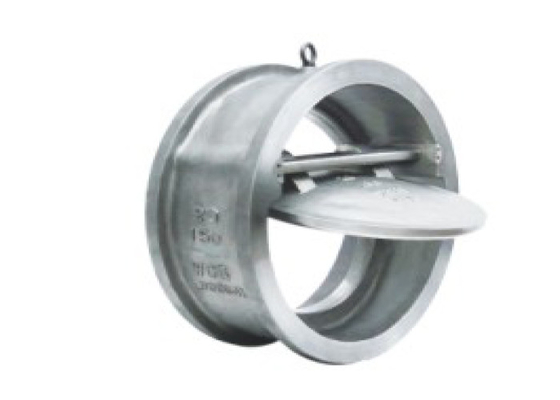

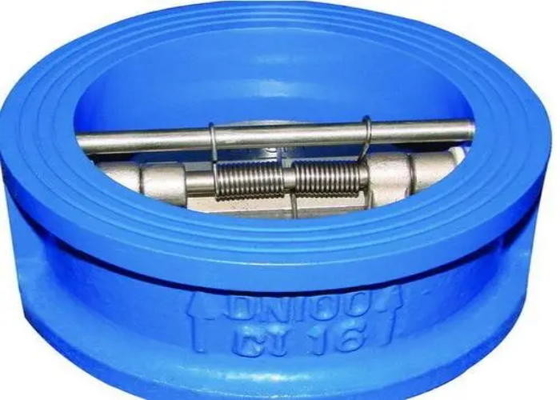

एपीआई कास्ट स्टील A216 WCB आकार 2 "-30" वेफर चेक वाल्व जल संरक्षण वाल्व;

इंट्रोड्यूसिटॉन

बटरफ्लाई चेक वाल्व उस वाल्व को संदर्भित करता है जो माध्यम के बैकफ्लो को रोकने के लिए स्वयं माध्यम के प्रवाह के आधार पर वाल्व डिस्क को स्वचालित रूप से खोलता और बंद करता है।इसे चेक वाल्व, वन-वे वाल्व, बैकफ़्लो वाल्व और बैक प्रेशर वाल्व के रूप में भी जाना जाता है।चेक वाल्व एक स्वचालित वाल्व से संबंधित है, जिसका उपयोग मुख्य रूप से मध्यम बैकफ्लो, पंप और ड्राइविंग मोटर के रिवर्स रोटेशन और कंटेनर माध्यम के निर्वहन को रोकने के लिए किया जाता है।चेक वाल्व का उपयोग पाइपलाइन पर सहायक प्रणाली की आपूर्ति के लिए भी किया जा सकता है जिसमें दबाव सिस्टम के दबाव से ऊपर उठ सकता है।चेक वाल्व को मुख्य रूप से स्विंग चेक वाल्व (गुरुत्वाकर्षण के केंद्र के अनुसार घूर्णन), लिफ्ट चेक वाल्व (अक्ष के साथ आगे बढ़ना) और तितली चेक वाल्व (केंद्र के साथ घूर्णन) में विभाजित किया जा सकता है।

मानकों

आयाम

भंडारण, स्थापना और उपयोग

1 वाल्व मार्ग के दोनों सिरों को अवरुद्ध किया जाना चाहिए और एक सूखा और हवादार कमरा होना चाहिए।यदि इसे लंबे समय तक संग्रहीत किया जाता है, तो जंग की रोकथाम की बार-बार जाँच की जानी चाहिए।

2 स्थापना से पहले, वाल्व को साफ किया जाएगा और परिवहन के दौरान होने वाले दोषों को समाप्त कर दिया जाएगा।

3 स्थापना के दौरान, ध्यान से जांचें कि क्या वाल्व पर निशान और नेमप्लेट उपयोग की आवश्यकताओं को पूरा करते हैं।

4 वाल्व क्षैतिज पाइप लाइन पर वाल्व कवर के साथ ऊपर की ओर स्थापित किया गया है।

चेक वाल्व की स्थापना में निम्नलिखित बातों पर ध्यान देना चाहिए:

1. चेक वाल्व को पाइपलाइन में भार सहन न करें।बड़े चेक वाल्व को पाइप सिस्टम द्वारा उत्पन्न दबाव से प्रभावित होने से बचाने के लिए स्वतंत्र रूप से समर्थित होना चाहिए।

2. स्थापना के दौरान, ध्यान दें कि मध्यम प्रवाह की दिशा वाल्व शरीर की तीर दिशा के अनुरूप होनी चाहिए।

3. लिफ्ट टाइप वर्टिकल डिस्क चेक वाल्व वर्टिकल पाइप्स पर लगाए जाने चाहिए।

4. लिफ्ट प्रकार क्षैतिज डिस्क चेक वाल्व क्षैतिज पाइपलाइन पर स्थापित किया जाएगा
