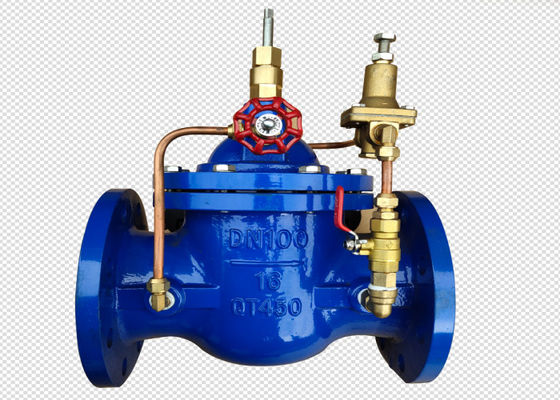

400X फ्लक्स कंट्रोल वाल्व निकला हुआ किनारा अंत 1.6mpa जल संरक्षण वाल्व

परिचय

400X फ्लो कंट्रोल वाल्व पानी की आपूर्ति की दिशा को समायोजित करने के लिए आग के पानी और घरेलू पानी की समानांतर जल आपूर्ति प्रणाली में उपयोग किया जाने वाला वाल्व है

संरचना और उपयोग

400X फ्लो कंट्रोल वाल्व मुख्य वाल्व, फ्लो रेगुलेटिंग वाल्व, सुई वाल्व, पायलट वाल्व, बॉल वाल्व, माइक्रो फिल्टर और प्रेशर गेज से बना होता है।मुख्य वाल्व के माध्यम से प्रवाह को अपरिवर्तित रखने के लिए मुख्य वाल्व के उद्घाटन को नियंत्रित और समायोजित करने के लिए हाइड्रोलिक स्वचालित संचालन का उपयोग किया जाता है।

यह उत्पाद हाइड्रोलिक आत्म-नियंत्रण का उपयोग करता है, अन्य उपकरणों और ऊर्जा, सरल रखरखाव और स्थिर प्रवाह नियंत्रण की आवश्यकता नहीं है।

वाल्व उत्पादों की यह श्रृंखला व्यापक रूप से ऊंची इमारतों, रहने वाले क्वार्टरों और अन्य जल आपूर्ति पाइप नेटवर्क सिस्टम और शहरी जल आपूर्ति परियोजनाओं में उपयोग की जाती है।

काम करने का सिद्धांत

जब वाल्व इनलेट एंड से पानी की आपूर्ति करता है, पानी सुई वाल्व के माध्यम से मुख्य वाल्व नियंत्रण कक्ष में बहता है, और मुख्य वाल्व नियंत्रण कक्ष से पायलट वाल्व और बॉल वाल्व के माध्यम से आउटलेट में बहता है।इस समय, मुख्य वाल्व पूरी तरह से खुला या तैर रहा है।मुख्य वाल्व के एक निश्चित उद्घाटन को सेट करने के लिए मुख्य वाल्व के ऊपरी भाग पर प्रवाह विनियमन वाल्व सेट करें।सुई वाल्व खोलने और पायलट वाल्व वसंत दबाव को समायोजित करके, मुख्य वाल्व खोलने को सेट खोलने पर बनाए रखा जा सकता है, और प्रवाह को अपरिवर्तित रखने के लिए दबाव में परिवर्तन होने पर पायलट वाल्व को स्वचालित रूप से समायोजित किया जा सकता है

आयाम
