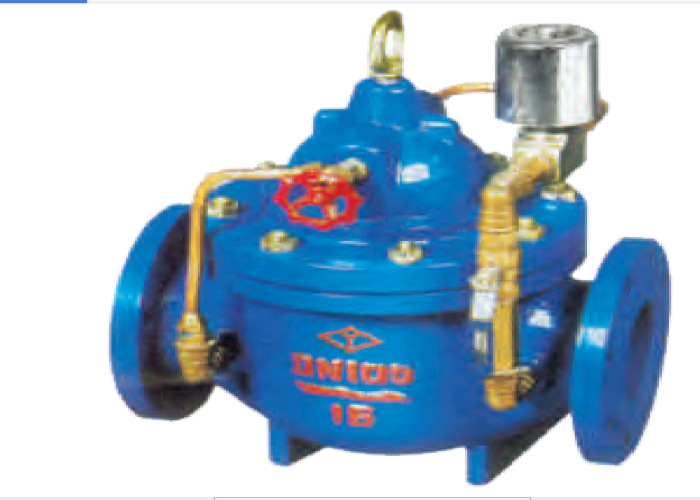

निकला हुआ किनारा 600X हाइड्रोलिक इलेक्ट्रिक कंट्रोल वाल्व 1.6 एमपीए जल संरक्षण वाल्व

परिचय

600X हाइड्रोलिक इलेक्ट्रिक कंट्रोल वाल्व का उपयोग पानी की आपूर्ति, एयर कंडीशनिंग और फायर पाइपलाइन सिस्टम के लिए किया जाता है।मध्यम: पानी, तापमान 80 ℃।सोलनॉइड वाल्व का उपयोग पायलट वाल्व के रूप में किया जाता है।जब सोलनॉइड वाल्व चालू या बंद होता है, तो वाल्व का स्विच पाइपलाइन में पानी के दबाव से नियंत्रित होता है

काम करने का सिद्धांत

वाल्व के इनलेट छोर पर माध्यम का हिस्सा नाली के साथ चलता है।सुई वाल्व।डायाफ्राम के ऊपरी कक्ष में प्रवेश करें।जब सोलनॉइड कॉइल सक्रिय होता है, तो सोलनॉइड खुल जाता है।मुख्य वाल्व डायाफ्राम के ऊपरी कक्ष में माध्यम सोलनॉइड वाल्व और बॉल वाल्व के साथ आउटलेट में बहता है, और डायाफ्राम के ऊपरी कक्ष में दबाव कम हो जाता है।दबाव अंतर की कार्रवाई के तहत, मध्यम दबाव मुख्य वाल्व कोर को खोलता है और मुख्य वाल्व खोलता है।जलापूर्ति शुरू करें

जब सोलनॉइड वाल्व कॉइल बंद हो जाता है, तो सोलनॉइड वाल्व बंद रहता है।इस समय, मुख्य वाल्व डायाफ्राम के ऊपरी कक्ष का बहिर्वाह चैनल बंद रहता है।चूंकि झिल्ली क्षेत्र मुख्य वाल्व कोर क्षेत्र से बड़ा है, दोनों के बीच दबाव अंतर की कार्रवाई के तहत मुख्य वाल्व बंद हो जाता है

पूल स्तर नियंत्रण के लिए: जब तरल स्तर सेट निम्न स्तर तक गिर जाता है, तो तरल स्तर स्विच एक संकेत भेजता है, सोलनॉइड वाल्व कॉइल सक्रिय होता है, सोलनॉइड वाल्व खोला जाता है, और फिर पानी की आपूर्ति शुरू करने के लिए मुख्य वाल्व खोला जाता है।जब पूल में तरल स्तर निर्धारित ऊंचाई मूल्य तक पहुंच जाता है, तो तरल स्तर स्विच की कार्रवाई के तहत, एक नियंत्रण संकेत भेजा जाता है, और सोलनॉइड वाल्व बंद हो जाता है, ताकि मुख्य वाल्व बंद हो जाए और पानी की आपूर्ति बंद हो जाए।इस तरह के पारस्परिक परिसंचरण पूल में तरल स्तर को एक निश्चित सीमा के भीतर स्थिर रखता है
