उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रोडक्ट का नाम: | निकला हुआ किनारा स्विंग चेक वाल्व | शरीर पदार्थ: | तन्य लौह / लोहा |
|---|---|---|---|
| रंग: | ग्राहक का अनुरोध | संबंध: | निकला हुआ किनारा समाप्त होता है, आरएफ |
| मध्यम: | जल तेल गैस, भाप | वर्किंग टेम्परेचर: | -20 ~ 180 ℃ |
| शक्ति: | गैर | डिस्क सामग्री: | डब्ल्यूसीबी |
| हाई लाइट: | 80 मिमी निकला हुआ किनारा स्विंग चेक वाल्व,कार्बन स्टील निकला हुआ किनारा स्विंग चेक वाल्व,जीबी मानक स्विंग चेक वाल्व निकला हुआ किनारा |
||

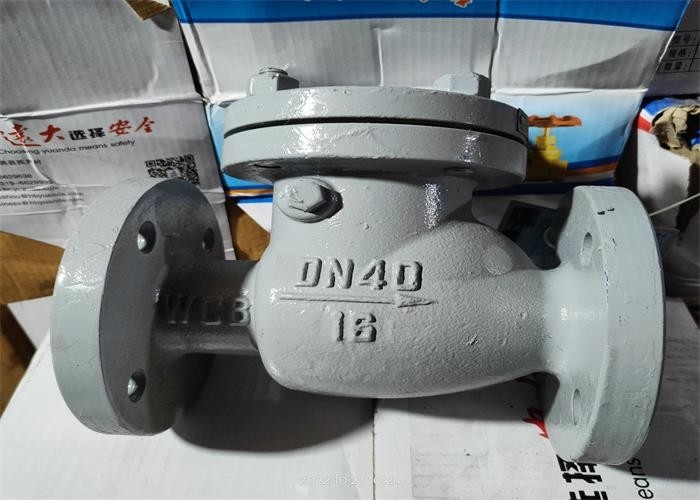

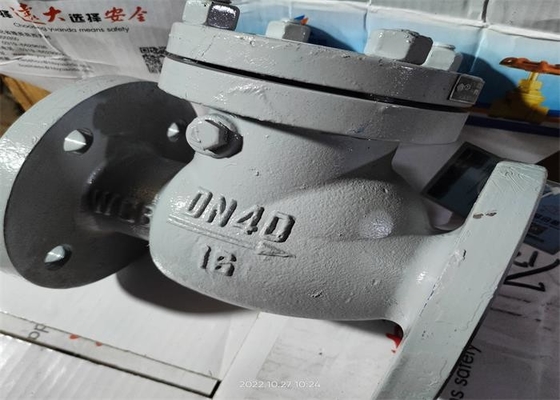

स्विंग टाइप स्टील चेक रिटर्न वाल्व दबाव 1.6 ~ 25MPa / 2.0-42.0MPa काम कर रहे तापमान -29 ~ + 550 ℃ तेल, रसायन, दवा, रासायनिक उर्वरक, बिजली उद्योग और पाइपलाइन की अन्य स्थितियों के लिए उपयुक्त है, पानी के लिए लागू माध्यम, तेल, भाप, अम्ल माध्यम।यह एक वाल्व है जो पाइपलाइन में माध्यम के बैकफ्लो को रोकने के लिए पाइपलाइन में माध्यम के एकतरफा प्रवाह को नियंत्रित करता है।चेक वाल्व स्वचालित वाल्व से संबंधित हैं।बहने वाले माध्यम की शक्ति द्वारा उद्घाटन और समापन भागों को खोला या बंद किया जाता है।दुर्घटनाओं के मामले में, मीडिया रिफ्लक्स को रोकने के लिए, पाइपलाइन में माध्यम के एकतरफा प्रवाह के लिए चेक वाल्व का उपयोग किया जाता है।मुख्य रूप से पेट्रोलियम, रसायन, दवा, रासायनिक उर्वरक, विद्युत शक्ति और अन्य पाइपलाइनों में उपयोग किया जाता है
| मुख्य हिस्सा | भाग सामग्री |
| बॉडी, बोनट | डब्ल्यूसीबी |
| डिस्क | WCB+2Cr13 |
| तना | क्यू235 |
| शाफ़्ट | कार्बन स्टील, स्टेनलेस स्टील |
| H44H-16C | डीएन | ली | डी | डी1 | डी2 | BF के | z-Фd | एच |
| 40 | 200 | 145 | 110 | 85 | 16-2 | 4-Ф18 | 126 | |
| 50 | 230 | 160 | 125 | 100 | 16-2 | 4-Ф18 | 132 | |
| 65 | 290 | 180 | 145 | 120 | 18-2 | 4-Ф18 | 151 | |
| 80 | 310 | 195 | 160 | 129 | 20-2 | 8-Ф18 | 164 | |
| 100 | 350 | 215 | 180 | 155 | 20-2 | 8-Ф18 | 185 | |
| 125 | 400 | 245 | 210 | 185 | 22-2 | 8-Ф18 | 202 | |
| 150 | 480 | 280 | 240 | 210 | 24-2 | 8-Ф23 | 223 | |
| 200 | 550 | 340 | 295 | 266 | 24-2 | 12-Ф23 | 350 | |
| 250 | 650 | 405 | 355 | 319 | 26-2 | 12-Ф26 | 331 | |
| 300 | 750 | 460 | 410 | 370 | 28-2 | 12-Ф26 | 432 |
वाल्व शरीर, कवर, डिस्क, घुमाव और घुमाव शाफ्ट और अन्य भागों से बना है, डिस्क स्वचालित रूप से द्रव बैकफ्लो को रोक सकती है।वाल्व की डिस्क द्रव के दबाव की क्रिया के तहत खोली जाती है, और द्रव इनलेट की ओर से आउटलेट की ओर बहता है।जब इनलेट दबाव आउटलेट दबाव से कम होता है, तो द्रव दबाव अंतर और अपने स्वयं के गुरुत्वाकर्षण की कार्रवाई के तहत मीडिया बैकफ्लो को रोकने के लिए डिस्क स्वचालित रूप से बंद हो जाएगी।
1. द्रव प्रतिरोध छोटा है, माध्यम के हाथ ब्रश और छोटे क्षरण द्वारा सीलिंग सतह।
2. सरल आकार, अच्छी विनिर्माण तकनीक, आवेदन की विस्तृत श्रृंखला।
3. शरीर गुहा में सीमित स्थिति डिवाइस वाल्व डिस्क की उद्घाटन स्थिति को बंद होने के लिए बहुत अधिक होने से रोकता है, ताकि मशीन का संचालन प्रदर्शन अधिक स्थिर हो
4. स्थापना के दौरान, मध्यम प्रवाह दिशा वाल्व शरीर पर तीर दिशा के अनुरूप होती है।
1. वाल्व को सूखे गोदाम में रखा जाना चाहिए और खुली हवा में संग्रहीत करने की सख्त मनाही है।
2. दीर्घकालिक भंडारण नियमित रूप से बनाए रखा जाना चाहिए।
3. संचालन की शर्तें प्रदर्शन विनिर्देशों की आवश्यकताओं को पूरा करेंगी।
4. स्थापना से पहले दबाव परीक्षण किया जाना चाहिए, और स्थापना केवल तभी की जा सकती है जब यह आवश्यकताओं को पूरा करे।
5. स्थापना से पहले पाइप और वाल्व गुहा को साफ किया जाना चाहिए।
6. उत्पाद स्थापना के बाद बड़े बाहरी बल के अधीन नहीं होगा।
7. वाल्व आमतौर पर क्षैतिज पाइपलाइन में स्थापित किया जाता है, लेकिन इसे लंबवत पाइपलाइन या इच्छुक पाइपलाइन में भी स्थापित किया जा सकता है, और मध्यम प्रवाह दिशा और वाल्व शरीर पर तीर दिशा पर ध्यान देना चाहिए।
