दीन मानक कास्ट कार्बन स्टील 1.6 / 2.5mpa दबाव निकला हुआ किनारा स्विंग चेक वाल्व;

परिचय

स्विंग चेक वाल्व में सीलिंग, मजबूत उपयोगिता, कोई मध्यम आंतरिक और बाहरी रिसाव और आसान संचालन की विशेषताएं हैं।यह रासायनिक पाइपलाइनों में उपयोग किए जाने वाले सामान्य वाल्वों के खराब प्रदर्शन, खोल के आसान छिद्र, खराब सीलिंग प्रदर्शन और आसान रिसाव की समस्याओं को सफलतापूर्वक हल करता है।यह रासायनिक उद्योग में अमोनिया और गैस पाइपलाइनों के संचरण के लिए विशेष रूप से उपयुक्त है, और दीर्घकालिक विश्वसनीय उपयोग की आवश्यकताओं को पूरा करता है।इसकी सीलिंग, रखरखाव, सुरक्षा इत्यादि।

संरचनात्मक विशेषता

1. चेक वाल्व का उपयोग पाइपलाइन प्रणाली में किया जाता है।इसका मुख्य कार्य माध्यम के बैकफ्लो, पंप के रिवर्स रोटेशन और इसकी ड्राइविंग मोटर, और कंटेनर में माध्यम के निर्वहन को रोकना है।चेक वाल्व का उपयोग पाइपलाइन पर सहायक प्रणाली की आपूर्ति के लिए भी किया जा सकता है जिसमें दबाव मुख्य प्रणाली के दबाव से ऊपर उठ सकता है।

2. उत्पाद का डिज़ाइन और निर्माण अमेरिकी मानक ANSI B16 34. API मानक API6D आवश्यकताओं का अनुपालन करेगा

3. वाल्व के दबाव वाले हिस्सों को सुंदर सतह की गुणवत्ता के साथ कास्टिंग प्रक्रिया द्वारा डाला जाता है और कोई सतह दोष नहीं होता है जैसे कि रेत चिपकना और ठंडा इन्सुलेशन;आंतरिक गुणवत्ता आंतरिक दोषों जैसे कि सरंध्रता, रेत के छेद और दरारों के बिना स्थिर है।

4. स्विंग चेक वाल्व बिल्ट-इन रॉकर स्विंग संरचना को अपनाता है।वाल्व के सभी उद्घाटन और समापन भाग वाल्व बॉडी के अंदर स्थापित होते हैं और वाल्व बॉडी में प्रवेश नहीं करते हैं।सिवाय इसके कि मध्य निकला हुआ किनारा सीलिंग गैसकेट या सीलिंग रिंग के साथ सील कर दिया गया है, समग्र रूप से कोई बाहरी रिसाव बिंदु नहीं है, जिससे वाल्व रिसाव की संभावना होती है।

5. स्विंग चेक वाल्व के रॉकर आर्म और डिस्क के बीच का कनेक्शन गोलाकार कनेक्शन संरचना को अपनाता है, ताकि डिस्क में 360 ℃ के भीतर एक निश्चित डिग्री की स्वतंत्रता हो और उपयुक्त सूक्ष्म स्थिति मुआवजा हो।

6. मिश्र धातु इस्पात (13Cr) या हार्ड मिश्र धातु Stellite 6 को स्विंग चेक वाल्व सीलिंग जोड़ी की सीलिंग सतह पर वेल्डेड किया जाता है, अर्थात यह महीन कणों के साथ माध्यम में उपयोग किए जाने पर क्षरण के कारण जल्दी नहीं पहनता है।

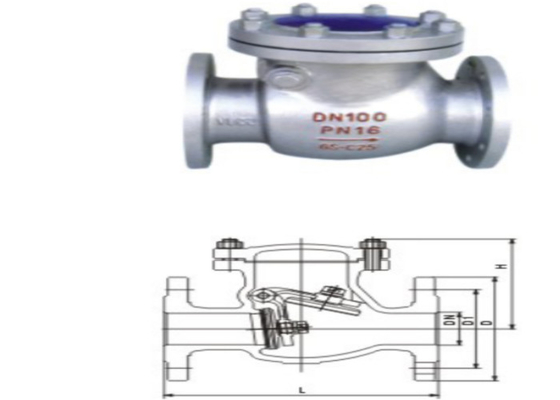

आयाम
