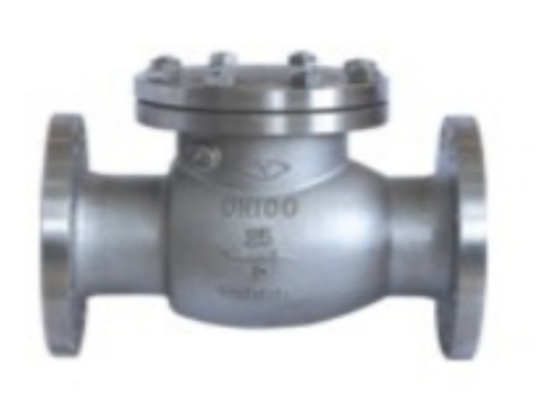

स्टेनलेस स्टील सामग्री ऐट्रिक एसिड माध्यम 1.6 / 2.5 / 4.0 एमपीए निकला हुआ किनारा स्विंग चेक वाल्व;

परिचय

स्टेनलेस स्टील स्विंग चेक वाल्व एक वाल्व को संदर्भित करता है जिसका उद्घाटन और समापन भाग गोलाकार वाल्व डिस्क होते हैं और माध्यम के बैकफ्लो को अवरुद्ध करने के लिए अपने स्वयं के वजन और मध्यम दबाव द्वारा कार्य करते हैं।यह एक स्वचालित वाल्व है, जिसे चेक वाल्व, वन-वे वाल्व, रिटर्न वाल्व या आइसोलेशन वाल्व के रूप में भी जाना जाता है।वाल्व डिस्क के मूवमेंट मोड को लिफ्टिंग टाइप और स्विंग टाइप में बांटा गया है।लिफ्ट चेक वाल्व की संरचना स्टॉप वाल्व के समान होती है, केवल वाल्व डिस्क को चलाने के लिए स्टेम की कमी होती है।माध्यम इनलेट एंड (निचली तरफ) से और आउटलेट एंड (ऊपरी तरफ) से बहता है।जब इनलेट दबाव डिस्क के वजन और उसके प्रवाह प्रतिरोध के योग से अधिक होता है, तो वाल्व खोला जाता है।इसके विपरीत, माध्यम वापस बहने पर वाल्व बंद हो जाता है।स्विंग चेक वाल्व में एक झुकी हुई डिस्क होती है जो शाफ्ट के चारों ओर घूम सकती है।इसका कार्य सिद्धांत लिफ्ट चेक वाल्व के समान है।चेक वाल्व का उपयोग अक्सर पानी के बैकफ्लो को रोकने के लिए पंपिंग डिवाइस के निचले वाल्व के रूप में किया जाता है।चेक वाल्व और स्टॉप वाल्व का संयोजन सुरक्षा अलगाव की भूमिका निभा सकता है।नुकसान बड़े प्रतिरोध और बंद होने पर खराब सीलिंग है।

स्थापना मोड

स्विंग चेक वाल्व की डिस्क डिस्क के आकार की होती है और वाल्व सीट चैनल के घूर्णन शाफ्ट के चारों ओर घूमती है।चूंकि वाल्व में चैनल सुव्यवस्थित है और प्रवाह प्रतिरोध लिफ्ट चेक वाल्व की तुलना में छोटा है, यह कम प्रवाह दर और कम प्रवाह परिवर्तन के साथ बड़े व्यास के अवसरों के लिए उपयुक्त है, लेकिन यह स्पंदन प्रवाह के लिए उपयुक्त नहीं है, और इसके सीलिंग का प्रदर्शन लिफ्ट चेक वाल्व जितना अच्छा नहीं है।स्विंग चेक वाल्व को सिंगल डिस्क टाइप, डबल डिस्क टाइप और मल्टी हाफ टाइप में बांटा गया है।इन तीन रूपों को मुख्य रूप से वाल्व व्यास के अनुसार विभाजित किया जाता है, ताकि माध्यम के बहने या वापस बहने पर हाइड्रोलिक प्रभाव को कमजोर होने से रोका जा सके।

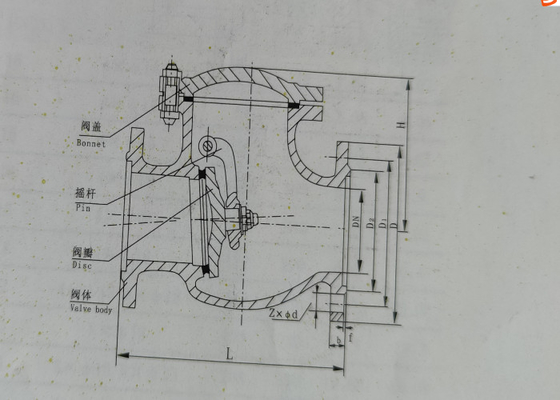

आयाम
