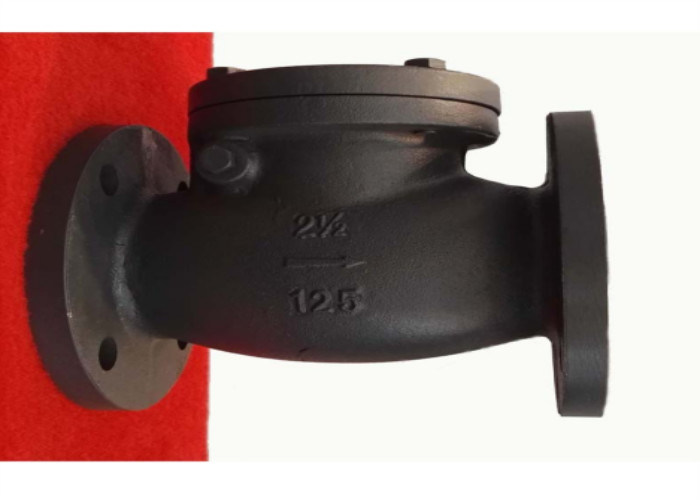

आकार 2 "पुनर्प्राप्त पानी निकला हुआ किनारा स्विंग चेक वाल्व की पाइपलाइन पर प्रयुक्त होता है"

कार्रवाई का सिद्धांत

वाल्व वाल्व बॉडी, वाल्व कवर, वाल्व डिस्क, रॉकर और अन्य भागों से बना है।वाल्व डिस्क स्वचालित रूप से द्रव बैकफ़्लो को रोक सकती है।वाल्व का वाल्व डिस्क द्रव के दबाव की क्रिया के तहत खोला जाता है, और द्रव इनलेट की ओर से आउटलेट की ओर बहता है।जब इनलेट दबाव आउटलेट दबाव से कम होता है, तो वाल्व डिस्क स्वचालित रूप से द्रव दबाव अंतर, अपने स्वयं के गुरुत्वाकर्षण और अन्य कारकों की कार्रवाई के तहत बंद हो जाती है ताकि माध्यम को वापस बहने से रोका जा सके।

कनेक्टिंग माप

मुख्य भागों की सामग्री

भंडारण, स्थापना और उपयोग के निर्देश

1. भंडारण, स्थापना और उपयोग के निर्देश 1. वाल्व को एक सूखे गोदाम में संग्रहित किया जाएगा, और धूल-प्रूफ और जलरोधी तैयारी की जाएगी।खुली हवा में स्टोर करना सख्त वर्जित है।

2. लंबी अवधि के भंडारण के लिए, इसे नियमित रूप से बनाए रखा जाएगा।

3. स्थापना से पहले, जांचें कि दबाव परीक्षण वाल्व के मॉडल और विनिर्देश सुसंगत हैं, वाल्व के अंदर और बाहर साफ करें, जांचें कि वाल्व लचीला रूप से घूमता है या नहीं और सीलिंग सतह क्षतिग्रस्त है या नहीं।पुष्टि के बाद, स्थापना की जा सकती है।

4. जिस पाइपलाइन या उपकरण पर वाल्व स्थापित किया गया है, उसे पहले फ्लश या साफ किया जाना चाहिए ताकि तेल, वेल्डिंग स्लैग और अन्य हर तरह की चीजें पाइपलाइन या उपकरण से निकल जाएं ताकि वाल्व सीलिंग सतह को खरोंचने से बचा जा सके।

5. वाल्व को मैन्युअल रूप से लोड और अनलोड करते समय, इसे त्यागना निषिद्ध है।

6. वाल्व आमतौर पर क्षैतिज पाइपलाइन पर स्थापित होता है, और ऊर्ध्वाधर पाइपलाइन पर स्थापित नहीं किया जा सकता है।ध्यान दें कि मध्यम प्रवाह दिशा वाल्व शरीर पर तीर की दिशा के अनुरूप है।

7. स्थापना से पहले दबाव परीक्षण किया जाएगा, और स्थापना केवल तभी की जा सकती है जब यह आवश्यकताओं को पूरा करे।

8. स्थापना के बाद उत्पाद को बड़े बाहरी बल के अधीन नहीं किया जाएगा।

9. परिचालन की स्थिति प्रदर्शन विनिर्देशों में आवश्यकताओं के अनुरूप होगी।
