उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|

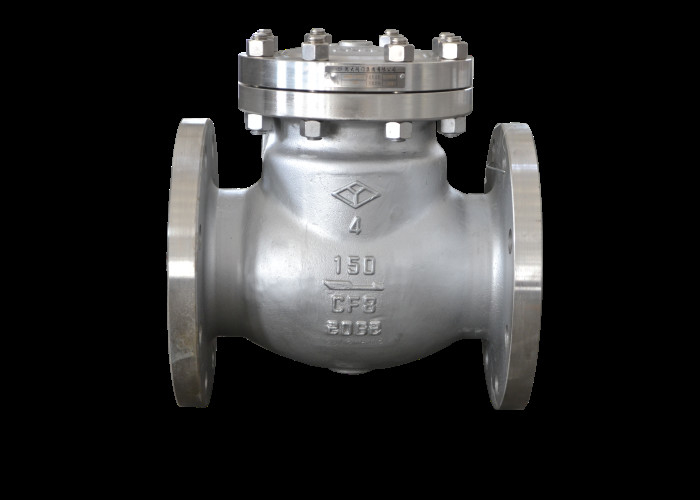

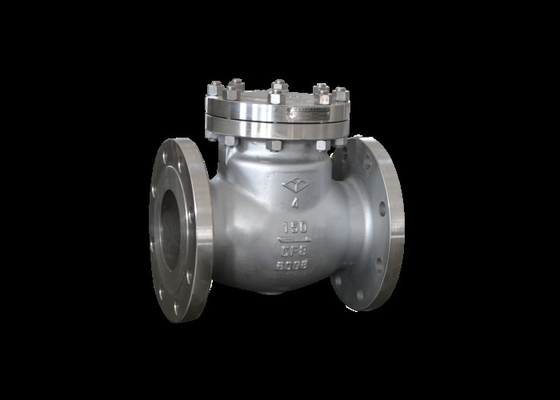

| प्रोडक्ट का नाम: | स्विंग की जाँच का वाल्व | रंग: | ग्राहक का अनुरोध |
|---|---|---|---|
| मीडिया: | पानी, तेल, भाप | शरीर पदार्थ: | स्टेनलेस स्टील |
| संबंध: | निकला हुआ किनारा समाप्त होता है, आरएफ | वर्किंग टेम्परेचर: | -29 ℃ ~ 425 ℃ |
| टाइप: | झूला | दबाव: | £ 150 |
| हाई लाइट: | 150lb दबाव स्विंग चेक वाल्व निकला हुआ किनारा,स्टेनलेस स्टील स्विंग चेक वाल्व निकला हुआ किनारा,150lb दबाव निकला हुआ किनारा स्विंग चेक वाल्व; |
||
इस वाल्व का उपयोग केवल विभिन्न पाइपलाइनों या उपकरणों पर माध्यम के रिवर्स प्रवाह को रोकने और एक तरफ खोलने और बंद करने के लिए किया जाता है।
| आकार | ली | डी | डी1 | डी2 | BF के | Z-Фd | एच |
| 2＂ | 203 | 152.4 | 120.7 | 92.1 | 19.5-1.6 | 4-Ф19 | 133 |
| 2.5＂ | 216 | 177.8 | 139.7 | 105 | 22.5-1.6 | 4-Ф19 | 152.5 |
| 3＂ | 241 | 190 | 152.4 | 127 | 24-1.6 | 4-Ф19 | 161 |
| 4＂ | 292 | 228.6 | 190.5 | 157 | 24-1.6 | 8-Ф19 | 211 |
| 5＂ | 330 | 254 | 215.9 | 185.7 | 24-1.6 | 8-Ф22.2 | 232 |
| 6＂ | 356 | 279.4 | 241.3 | 216 | 25.5-16 | 8-Ф22.2 | 254 |
| 8＂ | 495 | 342.9 | 298.5 | 270 | 29-1.6 | 8-Ф22.2 | 294 |
| निकला हुआ किनारा अंत | एएनएसआई बी 16.5 |
| आमने - सामने | एएसएमई बी 16.1 |
| डिजाइन और निर्माण | एएसएमई बी 16.34 |
| नाममात्र का दाब | 150 एलबी |
| नरक परीक्षण (पानी) | 3.0 एमपीए |
| सील टेस्ट (पानी) | 2.2 एमपीए |
| उपयुक्त तापमान | तापमान 150 ℃ |
| उपयुक्त दबाव | दबाव <150 एलबी। |
| उपयुक्त माध्यम | पानी, भाप, तेल और नाइट्रिक एसिड संक्षारक तरल पदार्थ |
1. भंडारण, स्थापना और उपयोग के निर्देश 1. वाल्व को एक सूखे गोदाम में संग्रहित किया जाएगा, और धूल-प्रूफ और जलरोधी तैयारी की जाएगी।खुली हवा में स्टोर करना सख्त वर्जित है।
2. लंबी अवधि के भंडारण के लिए, इसे नियमित रूप से बनाए रखा जाएगा।
3. स्थापना से पहले, जांचें कि दबाव परीक्षण वाल्व के मॉडल और विनिर्देश सुसंगत हैं, वाल्व के अंदर और बाहर साफ करें, जांचें कि वाल्व लचीला रूप से घूमता है या नहीं और सीलिंग सतह क्षतिग्रस्त है या नहीं।पुष्टि के बाद, स्थापना की जा सकती है।
4. जिस पाइपलाइन या उपकरण पर वाल्व स्थापित किया गया है, उसे पहले फ्लश या साफ किया जाना चाहिए ताकि तेल, वेल्डिंग स्लैग और अन्य हर तरह की चीजें पाइपलाइन या उपकरण से निकल जाएं ताकि वाल्व सीलिंग सतह को खरोंचने से बचा जा सके।
5. वाल्व को मैन्युअल रूप से लोड और अनलोड करते समय, इसे त्यागना निषिद्ध है।
6. वाल्व आमतौर पर क्षैतिज पाइपलाइन पर स्थापित होता है, और ऊर्ध्वाधर पाइपलाइन पर स्थापित नहीं किया जा सकता है।ध्यान दें कि मध्यम प्रवाह दिशा वाल्व शरीर पर तीर की दिशा के अनुरूप है।
7. स्थापना से पहले दबाव परीक्षण किया जाएगा, और स्थापना केवल तभी की जा सकती है जब यह आवश्यकताओं को पूरा करे।
8. स्थापना के बाद उत्पाद को बड़े बाहरी बल के अधीन नहीं किया जाएगा।
9. परिचालन की स्थिति प्रदर्शन विनिर्देशों में आवश्यकताओं के अनुरूप होगी।
