उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रोडक्ट का नाम: | स्विंग की जाँच का वाल्व | रंग: | ग्राहक का अनुरोध, ग्रे |
|---|---|---|---|
| मानक: | एपीआई | शरीर पदार्थ: | कार्बन स्टील |
| संबंध: | निकला हुआ किनारा समाप्त होता है, आरएफ | आकार: | डीएन50-300 |
| दबाव: | मध्यम दबाव, कक्षा 150 एलबी ~ कक्षा 2500 एलबी | मीडिया का तापमान: | मध्यम तापमान, उच्च तापमान |
| हाई लाइट: | कास्ट स्टील निकला हुआ किनारा स्विंग चेक वाल्व,3 इंच निकला हुआ किनारा स्विंग चेक वाल्व,3 इंच स्विंग चेक वाल्व निकला हुआ किनारा; |
||

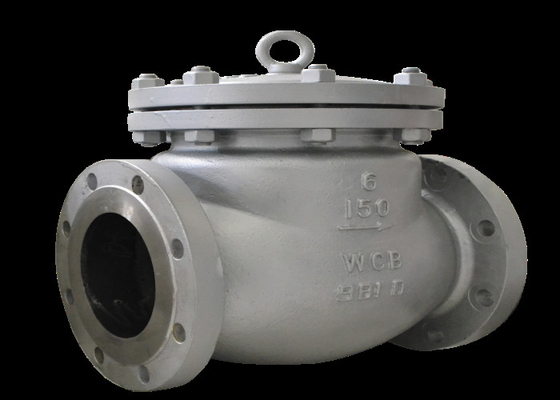

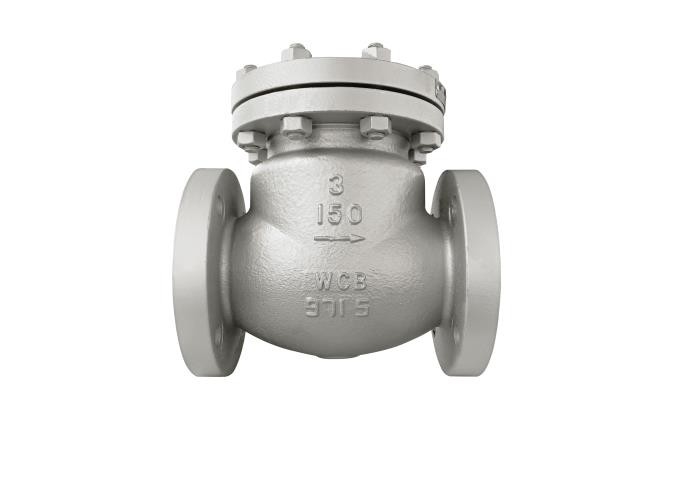

वाल्व वाल्व बॉडी, वाल्व कवर, वाल्व डिस्क, रॉकर और अन्य भागों से बना है।वाल्व डिस्क स्वचालित रूप से द्रव बैकफ़्लो को रोक सकती है।वाल्व का वाल्व डिस्क द्रव के दबाव की क्रिया के तहत खोला जाता है, और द्रव इनलेट की ओर से आउटलेट की ओर बहता है।जब इनलेट दबाव आउटलेट दबाव से कम होता है, तो वाल्व डिस्क स्वचालित रूप से द्रव दबाव अंतर, अपने स्वयं के गुरुत्वाकर्षण और अन्य कारकों की कार्रवाई के तहत बंद हो जाती है ताकि माध्यम को वापस बहने से रोका जा सके।
| आकार | ली | डी | डी1 | डी2 | BF के | Z-Фd | एच |
| 2＂ | 203 | 150 | 120.7 | 92．1 | 17.5-2 | 4-Ф19 | 150 |
| 2.5＂ | 216 | 180 | 139.7 | 105 | 20.7-2 | 4-Ф19 | 168 |
| 3＂ | 241 | 190 | 152.4 | 127 | 22.3-2 | 4-Ф19 | 179 |
| 4＂ | 292 | 230 | 190.5 | 157 | 22.3-2 | 8-Ф19 | 233 |
| 5＂ | 330 | 255 | 215.9 | 185.7 | 23-2 | 8-Ф22.2 | 253 |
| 6＂ | 356 | 280 | 241.3 | 216 | 23.9-2 | 8-Ф22.2 | 297 |
| 8＂ | 495 | 345 | 298.5 | 270 | 28-2 | 8-Ф22.2 | 334 |
| 10＂ | 622 | 405 | 362 | 323.8 | 28.6-2 | 12-Ф25.4 | 395 |
| 12＂ | 698 | 485 | 431.8 | 381 | 30.2-2 | 12-Ф25.4 | 451 |
| भाग का नाम | भाग सामग्री |
| शरीर, बोनट, ब्रैकेट, घुमाव | एएसटीएम ए216 डब्ल्यूसीबी |
| बेलनाकार पिन | एएसटीएम A276 410 |
| डिस्क | एएसटीएम ए105/एएसटीएम ए216 डब्ल्यूसीबी |
| संभावित दोष | असफलता का कारण | उन्मूलन विधि |
| निकला हुआ किनारा सील सतह का रिसाव |
1. बोल्ट कड़े नहीं होते हैं। 2. गैस्केट टूट गया है या विफल हो गया है। |
1. बोल्ट को समान रूप से और सममित रूप से कस लें। 2. गैसकेट बदलें। |
| सीलिंग सतह का रिसाव |
1. सीलिंग सतहों के बीच गंदगी और अन्य मामले मिश्रित होते हैं। 2. सीलिंग सतह क्षतिग्रस्त है। |
1 सीलिंग सतह को साफ करें। 2. सीलिंग सतह को ट्रिम करें या भागों को बदलें। |
डिजाइन और निर्माण: एपीआई 594-2017 निकला हुआ किनारा, पीछे पीछे फिरना, बट वेल्डिंग और बट वेल्डिंग चेक वाल्व
· संरचना की लंबाई: एपीआई 594-2017 निकला हुआ किनारा, पीछे पीछे फिरना, बट वेल्डिंग और बट वेल्डिंग चेक वाल्व
· कनेक्टिंग एंड: ASME b16.5-2017 वाल्व संरचना की लंबाई
·निरीक्षण और परीक्षण: एपीआई 598-2016 वाल्वों का निरीक्षण और परीक्षण
· दबाव तापमान रेटिंग: ASME B16.34 निकला हुआ किनारा थ्रेडेड और वेल्डेड वाल्व
