उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|

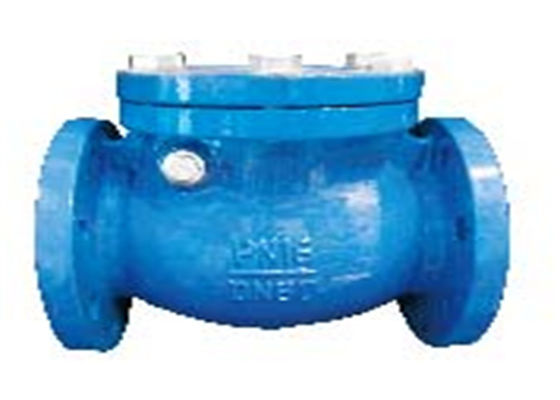

| प्रोडक्ट का नाम: | निकला हुआ किनारा स्विंग चेक वाल्व | दबाव: | मध्यम दबाव, कम दबाव |
|---|---|---|---|
| रंग: | ग्राहक का अनुरोध, नीला | संबंध: | निकला हुआ किनारा समाप्त होता है |
| आकार: | डीएन 50 ~ डीएन 200 | डिस्क: | जीजी25 |
| शरीर पदार्थ: | जीजी25 | मध्यम: | जल तेल गैस |
| हाई लाइट: | dn50 स्विंग चेक वाल्व निकला हुआ किनारा प्रकार,स्टील स्विंग चेक वाल्व निकला हुआ किनारा प्रकार,dn50 निकला हुआ किनारा स्विंग चेक वाल्व; |
||
उपयोग:
इस वाल्व का उपयोग केवल विभिन्न पाइपलाइनों या उपकरणों पर माध्यम के रिवर्स प्रवाह को रोकने और एक तरफ खोलने और बंद करने के लिए किया जाता है।
1. असेंबली से पहले, जांचें कि क्या पुर्जे योग्य हैं।सेवा के प्रदर्शन को प्रभावित करने वाले भागों को इकट्ठा नहीं किया जा सकता
2. वाल्व डिस्क और रॉकर के कनेक्टिंग बोल्ट बोल्ट कसने वाले एजेंट के साथ कड़े होते हैं
3. वाल्व शरीर की आंतरिक गुहा को साफ किया जाना चाहिए, और निकला हुआ किनारा जोड़ने वाले बोल्ट को सममित रूप से और धीरे-धीरे कड़ा किया जाना चाहिए
4. असेंबली के बाद, उत्पाद को बिना जाम किए लचीले ढंग से खोला और बंद किया जाएगा
5. पूरी मशीन का दबाव परीक्षण GB / T1 39 2 7 . की आवश्यकताओं को पूरा करेगा
6. वाल्व की आंतरिक गुहा और माध्यम के साथ संपर्क सतह को लाल प्राइमर के साथ चित्रित किया जाएगा, और समग्र वाल्व सतह को मध्यम ग्रे पेंट के साथ चित्रित किया जाएगा।
| नॉमिनल डायामीटर | डीएन 50 ~ डीएन 200 | |
| नाममात्र का दाब | 1.6 एमपीए | |
| उपयुक्त तापमान | तापमान 200 ℃ | |
| दाब परीक्षण | सील टेस्ट (पानी) | 1.8 एमपीए |
| शैल परीक्षण (पानी) | 2.4 एमपीए | |
| उपयुक्त माध्यम | वाष्प जल तेल | |
| डीएन | ली | डी | डी1 | डी2 | बी | एफ | जेड*φ | एच |
| 50 | 200 | 165 | 125 | 99 | 20 | 2 | 4*19 | 115 |
| 65 | 240 | 185 | 145 | 118 | 20 | 2 | 4*19 | 130 |
| 80 | 260 | 200 | 160 | 132 | 22 | 2 | 8*19 | 147 |
| 100 | 300 | 220 | 180 | 156 | 24 | 2 | 8*19 | 166 |
| 125 | 350 | 250 | 210 | 184 | 26 | 2 | 8*19 | 188 |
| 150 | 400 | 285 | 240 | 211 | 26 | 2 | 8*23 | 217 |
| 200 | 500 | 340 | 295 | 266 | 30 | 2 | 12*23 | 275 |
