उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|

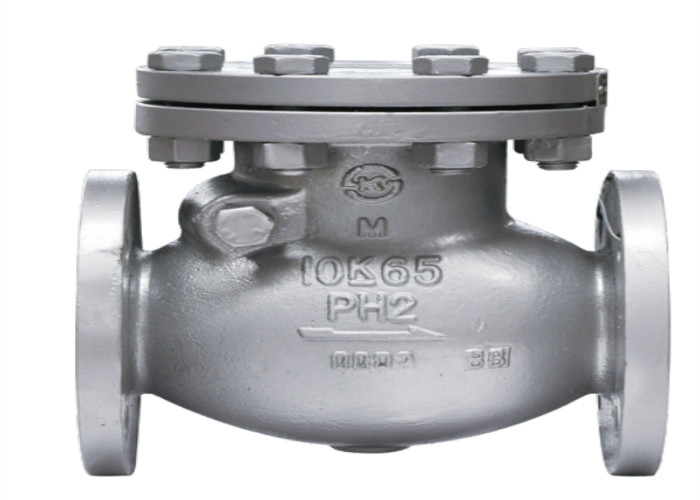

| प्रोडक्ट का नाम: | निकला हुआ किनारा स्विंग चेक वाल्व | मीडिया: | पानी, भाप |
|---|---|---|---|
| शक्ति: | गैर | रंग: | ग्राहक का अनुरोध, |
| शरीर पदार्थ: | कार्बन स्टील | संबंध: | निकला हुआ किनारा समाप्त होता है, आरएफ |
| वर्किंग टेम्परेचर: | -20- 180 डिग्री सेल्सियस | टाइप: | चेक, स्विंग |
| हाई लाइट: | कोरिया मानक स्विंग चेक वाल्व निकला हुआ किनारा,50 मिमी स्विंग चेक वाल्व निकला हुआ किनारा,कार्बन स्टील निकला हुआ किनारा स्विंग चेक वाल्व; |
||
इस वाल्व का उपयोग केवल विभिन्न पाइपलाइनों या उपकरणों पर माध्यम के रिवर्स प्रवाह को रोकने और एक दिशा में खोलने और बंद करने के लिए किया जाता है।
-डिजाइन और निर्माण: केएस बी 2361 कास्ट स्टील वाल्व निकला हुआ किनारा;
· संरचना की लंबाई: केएस बी 2361 निकला हुआ किनारा कच्चा इस्पात वाल्व
· कनेक्टिंग एंड: केएस बी 2361 फ्लैंग्ड कास्ट स्टील वाल्व
·निरीक्षण और परीक्षण: केएस b2304 वाल्व निरीक्षण के लिए सामान्य नियम
| टाइप |
आकार |
|||||||
| ली | डी | डी1 | डी2 | BF के | Z-Фd | एच | ||
| H44H-16C | 50 | 203 | 155 | 120 | 96 | 16-2 | 4-Ф19 | 160 |
| 65 | 216 | 175 | 140 | 116 | 18-2 | 4-Ф19 | 175 | |
| 80 | 241 | 185 | 150 | 126 | 18-2 | 8-Ф19 | 190 | |
| 100 | 292 | 210 | 175 | 151 | 18-2 | 8-Ф19 | 215 | |
| 125 | 330 | 250 | 210 | 182 | 20-2 | 8-Ф23 | 240 | |
| 150 | 356 | 280 | 240 | 212 | 22-2 | 8-Ф23 | 255 | |
| 200 | 495 | 330 | 290 | 262 | 22-2 | 12-Ф23 | 295 | |
| 250 | 622 | 400 | 355 | 324 | 24-2 | 12-Ф25 | 340 | |
| 300 | 698 | 445 | 400 | 368 | 24-3 | 16-Ф25 | 390 | |
1. यह वाल्व केएस बी 2361 मानक के अनुसार निकला हुआ किनारा जुड़ा हुआ है।
2. यह वाल्व वाल्व बॉडी, वाल्व कवर, वाल्व डिस्क, रॉकर और रॉकर शाफ्ट और अन्य भागों से बना है।वाल्व डिस्क स्वचालित रूप से द्रव बैकफ़्लो को रोक सकती है।इस वाल्व का वाल्व डिस्क द्रव के दबाव की क्रिया के तहत खोला जाता है, और द्रव इनलेट की ओर से आउटलेट की ओर बहता है।जब इनलेट दबाव आउटलेट दबाव से कम होता है, तो वाल्व डिस्क स्वचालित रूप से द्रव दबाव अंतर, अपने स्वयं के गुरुत्वाकर्षण और अन्य कारकों की कार्रवाई के तहत बंद हो जाती है ताकि मध्यम बैकफ्लो को रोका जा सके।
1. वाल्व को सूखे गोदाम में रखा जाएगा और खुली हवा में संग्रहित नहीं किया जाएगा।
2. यदि इसे लंबे समय तक संग्रहीत किया जाता है, तो इसे नियमित रूप से बनाए रखा जाना चाहिए।
3. काम करने की स्थिति प्रदर्शन विनिर्देशों की आवश्यकताओं को पूरा करेगी।
4. स्थापना से पहले दबाव परीक्षण किया जाएगा, और स्थापना आवश्यकताओं को पूरा करने के बाद ही किया जा सकता है।
5. स्थापना से पहले पाइप और वाल्व की आंतरिक गुहा को साफ करें।
6. स्थापना के बाद, उत्पाद को बड़ी बाहरी ताकतों के अधीन नहीं किया जाना चाहिए।
7. वाल्व आमतौर पर क्षैतिज पाइपलाइन पर स्थापित किया जाता है, लेकिन इसे लंबवत पाइपलाइन या इच्छुक पाइपलाइन पर भी स्थापित किया जा सकता है।ध्यान दें कि मध्यम प्रवाह दिशा वाल्व शरीर पर तीर की दिशा के अनुरूप है।
