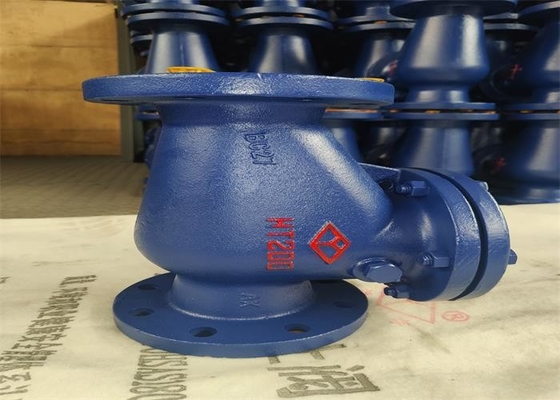

क्षैतिज और लंबवत पाइप के लिए कास्ट आयरन निकला हुआ किनारा चेक वाल्व, जीबी मानक

उपयोग:

इस वाल्व का उद्देश्य सभी प्रकार की पाइपलाइनों या उपकरणों पर माध्यम को प्रतिधारा से रोकना है, और इसका उपयोग एक तरफा खोलने और बंद करने के लिए किया जाता है

क्रिया सिद्धांत

1. यह वाल्व gb/t 13932 मानक के अनुसार एक निकला हुआ किनारा जुड़ा हुआ लोहे का स्विंग चेक वाल्व है।

2. यह वाल्व वाल्व बॉडी, वाल्व कवर, वाल्व डिस्क, रॉकर और रॉकर शाफ्ट और अन्य भागों से बना है।यह वाल्व स्वचालित रूप से द्रव बैकफ़्लो को रोक सकता है।इस वाल्व का वाल्व डिस्क द्रव के दबाव की क्रिया के तहत खोला जाता है, और द्रव इनलेट की ओर से आउटलेट की ओर बहता है।जब इनलेट दबाव आउटलेट दबाव से कम होता है, तो वाल्व डिस्क स्वचालित रूप से द्रव दबाव अंतर, अपने स्वयं के गुरुत्वाकर्षण और अन्य कारकों की कार्रवाई के तहत बंद हो जाती है ताकि मध्यम बैकफ्लो को रोका जा सके।

कनेक्शन का आकार

मुख्य भागों और घटकों की सामग्री
