उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|

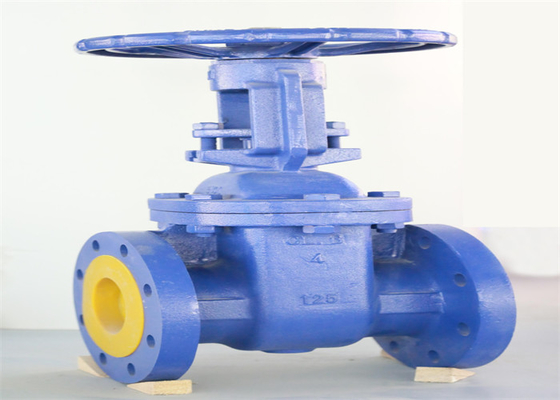

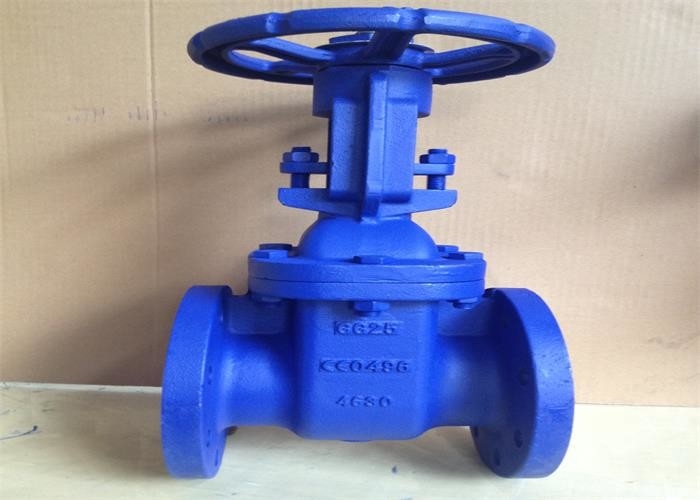

| प्रोडक्ट का नाम: | निकला हुआ गेट वाल्व | रंग: | ग्राहक का अनुरोध, नीला |
|---|---|---|---|
| डिजाइन मानक: | बीएस एन 1171 | प्रकार: | ओएस एंड वाई, राइजिंग स्टेम |
| मध्यम: | पानी का तेल | संबंध: | निकला हुआ किनारा समाप्त होता है |
| आकार: | डीएन50-300 | सामग्री: | Ductile iron; नमनीय लोहे; Cast iron कच्चा लोहा |
| दबाव: | मध्यम दबाव | मीडिया का तापमान: | मध्यम तापमान |
| हाई लाइट: | निकला हुआ किनारा के साथ बीएस मानक गेट वाल्व,निकला हुआ किनारा के साथ dn80 गेट वाल्व,dn80 गेट वाल्व निकला हुआ किनारा; |
||
वाल्व का उपयोग गैर संक्षारक माध्यम वाली पाइपलाइनों और उपकरणों पर खोलने और बंद करने के लिए किया जा सकता है, और आमतौर पर इसका उपयोग थ्रॉटलिंग के लिए नहीं किया जाता है।
मुख्य शरीर ग्रे कास्ट आयरन से बना है, और तांबे की सीलिंग के लिए लागू तापमान -10 ℃ ~ 200 ℃ है;लागू माध्यम: पानी और भाप।
लोहे की सील का लागू तापमान -10 ℃ ~ 100 ℃ है;लागू माध्यम: सामान्य तेल।
1. सरल आकार, अच्छी विनिर्माण क्षमता, विस्तृत आवेदन सीमा और आसान स्थापना।
2. संरचना उचित और कॉम्पैक्ट है, वॉल्यूम छोटा है, और समापन टुकड़ा (रैम) पच्चर संरचना को गोद लेता है, जो ऑपरेशन के दौरान असामान्य भार या तापमान के कारण वाल्व शरीर के विरूपण को स्वचालित रूप से क्षतिपूर्ति कर सकता है, और सीलिंग सुरक्षित है और भरोसेमंद।
3. कनेक्शन या वियोग के उद्देश्य को प्राप्त करने के लिए माध्यम गेट वाल्व के दोनों ओर से किसी भी दिशा में प्रवाहित हो सकता है।
1. वाल्व निकला हुआ किनारा जुड़ा हुआ है;
2. वाल्व वाल्व बॉडी, बोनट, गेट, वाल्व रॉड, हैंड व्हील और अन्य भागों से बना है।हाथ के पहिये को घुमाकर,
वाल्व की छड़ ऊपर उठती है या गिरती है, इस प्रकार राम को उठने या गिरने के लिए प्रेरित करती है, जिससे द्रव के लिए एक रैखिक विस्थापन लंबवत हो जाता है,
खोलने और बंद करने के उद्देश्य को प्राप्त करने के लिए।
| संभावित विफलता | असफलता का कारण | उन्मूलन विधि |
| सीलिंग सतह का रिसाव | 1. सीलिंग सतहों के बीच गंदगी और अन्य वस्तुएं मिश्रित होती हैं। | 1 सीलिंग सतह पर गंदगी साफ करें। |
| 2. सीलिंग सतह क्षतिग्रस्त है। | 2. सीलिंग सतह को फिर से ठीक करें। | |
| पैकिंग रिसाव | 1. पैकिंग कवर संकुचित नहीं है। | 1. पैकिंग को संपीड़ित करने के लिए समान रूप से नट्स को कस लें। |
| 2. अपर्याप्त पैकिंग। | 2. भराव जोड़ें। | |
| 3. पैकिंग विफलता। | 3. नई पैकिंग के साथ बदलें। | |
| निकला हुआ किनारा कनेक्शन सील सतह का रिसाव | 1. निकला हुआ किनारा बोल्ट कड़ा नहीं है या जकड़न असमान है | 1. बोल्ट को समान रूप से और सममित रूप से कस लें। |
| 2. कनेक्शन सीलिंग सतह क्षतिग्रस्त है | 2. निकला हुआ किनारा सीलिंग सतह को परिष्कृत करें। |
| डीएन (मिमी) | डीएन | ली | डी | डी1 | डी2 | बी | एफ | जेडडी | डी0 | हमीना | एचमैक्स |
| 50 | 2" | 178 | 165 | 125 | 102 | 20 | 3 | 4-18 | 180 | 279.6 | 334 |
| 65 | 2" | 190 | 185 | 145 | 122 | 20 | 3 | 4-18 | 180 | 308.2 | 379.6 |
| 80 | 3" | 203 | 200 | 160 | 138 | 22 | 3 | 8-18 | 200 | 366.6 | 452 |
| 100 | 4" | 229 | 220 | 180 | 158 | 24 | 3 | 8-18 | 250 | 417.5 | 527.5 |
| 125 | 5" | 254 | 250 | 210 | 188 | 26 | 3 | 8-18 | 250 | 485.5 | 620 |
| 150 | 6" | 267 | 285 | 240 | 212 | 26 | 3 | 8-22 | 300 | 560.5 | 720 |
| 200 | 8" | 292 | 340 | 295 | 268 | 30 | 3 | 8-22 | 360 | 715.6 | 930 |
| 250 | 10" | 330 | 405 | 355 | 320 | 32 | 3 | 12-26 | 360 | 849 | 1113.6 |
| 300 | 12" | 356 | 460 | 410 | 378 | 32 | 4 | 12-26 | 450 | 1003 | 1317 |
