उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|

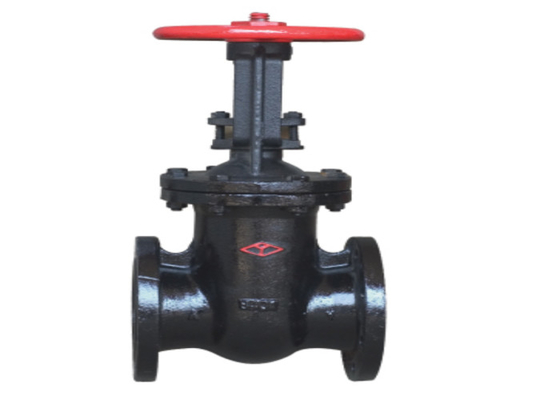

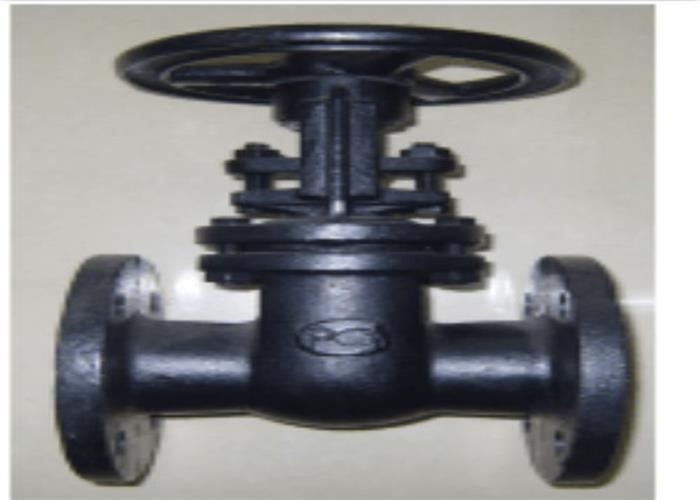

| प्रोडक्ट का नाम: | निकला हुआ गेट वाल्व | शरीर पदार्थ: | एचटी200 |
|---|---|---|---|
| मध्यम: | पानी का तेल | तापमान: | ≤200℃ |
| दबाव: | 10/16mpa | रंग: | काला |
| आमने सामने: | मानक | संरचना: | उगता हुआ तना |
| संबंध: | निकला हुआ | डिस्क सामग्री: | आयरन HT200 |
| हाई लाइट: | हैंडव्हील गोस्ट स्टील गेट वाल्व,ग्रे गोस्ट स्टील गेट वाल्व,कास्ट आयरन एचटी 200 गेट वाल्व; |
||
कास्ट स्टील गेट वाल्व का उद्घाटन और समापन भाग गेट है, और गेट की गति दिशा द्रव दिशा के लंबवत है।गेट वाल्व केवल पूरी तरह से खोला और बंद किया जा सकता है, समायोजित और थ्रॉटल नहीं किया जा सकता है।राम में दो सीलिंग सतहें हैं।सबसे अधिक इस्तेमाल किया जाने वाला तरीका यह है कि रैम वाल्व की दो सीलिंग सतहें एक कील बनाती हैं।वेज कोण वाल्व मापदंडों के साथ बदलता रहता है, आमतौर पर 50। जब मध्यम तापमान अधिक नहीं होता है, तो यह 2 ° 52 ' होता है।वेज गेट वाल्व के गेट को एक पूरे में बनाया जा सकता है, जिसे कठोर गेट वाल्व कहा जाता है;इसे एक रैम में भी बनाया जा सकता है जो प्रसंस्करण प्रक्रिया में सीलिंग सतह के कोण के विचलन के लिए इसकी विनिर्माण क्षमता में सुधार करने के लिए मामूली विरूपण उत्पन्न कर सकता है।इस तरह के राम को लोचदार राम कहा जाता है।
कास्ट स्टील गेट वाल्व: कार्बन स्टील गेट वाल्व, स्टेनलेस स्टील गेट वाल्व, कम मिश्र धातु स्टील गेट वाल्व (उच्च तापमान प्रतिरोधी क्रोमियम मोलिब्डेनम स्टील इस श्रेणी से संबंधित है), कम तापमान स्टील गेट वाल्व, आदि में विभाजित है।
विभिन्न कास्ट स्टील गेट वाल्व के तहत विभिन्न विशिष्ट स्टील ग्रेड भी होते हैं, जो आमतौर पर निम्नानुसार उपयोग किए जाते हैं:
1. कार्बन स्टील गेट वाल्व के कास्टिंग ग्रेड में शामिल हैं: डब्ल्यूसीए, डब्ल्यूसीबी, डब्ल्यूसीसी, एलसीबी, आदि;लागू तापमान - 46 ℃ ~ 425 ℃ ।
2. स्टेनलेस स्टील गेट वाल्व के कास्टिंग ग्रेड: 301 स्टेनलेस स्टील, सीएफ 8 स्टेनलेस स्टील (304 स्टेनलेस स्टील फोर्जिंग के अनुरूप), सीएफ 8 एम स्टेनलेस स्टील (316 स्टेनलेस स्टील फोर्जिंग के अनुरूप), आदि;लागू तापमान - 198 ℃ ~ 816 ℃।
3. कम मिश्र धातु इस्पात को उच्च तापमान मिश्र धातु इस्पात और उच्च शक्ति कम मिश्र धातु इस्पात में बांटा गया है, जिसके बीच उच्च तापमान मिश्र धातु इस्पात को अक्सर क्रोमियम मोलिब्डेनम स्टील कहा जाता है।
क्रोमियम मोलिब्डेनम स्टील गेट वाल्व के कास्टिंग ग्रेड: zg1cr5mo, zg15cr1mov, ZG20CrMoV, wc6, wc9, c12a, आदि। लागू तापमान: 550 ℃ ~ 750 ℃।
प्रत्येक विशिष्ट ब्रांड की सामग्री का लागू तापमान भिन्न होता है, जिसे वास्तविक कार्य परिस्थितियों के अनुसार चुना जाएगा।
1. स्थापना से पहले, वाल्व गुहा, सीलिंग सतह और अन्य भागों की जांच करें, और कोई गंदगी या रेत का पालन करने की अनुमति नहीं है;
2. सभी कनेक्टिंग भागों पर बोल्ट समान रूप से कड़े होने चाहिए;
3. जाँच करें कि पैकिंग की जकड़न और मेढ़े के लचीले उद्घाटन दोनों को सुनिश्चित करने के लिए पैकिंग भागों को संपीड़ित करने की आवश्यकता है;
4. वाल्व स्थापित करने से पहले, उपयोगकर्ता को वाल्व मॉडल, कनेक्शन आकार की जांच करनी चाहिए और वाल्व आवश्यकताओं के साथ स्थिरता सुनिश्चित करने के लिए मध्यम प्रवाह दिशा पर ध्यान देना चाहिए;
5. वाल्व स्थापित करते समय, उपयोगकर्ता को वाल्व ड्राइविंग के लिए आवश्यक स्थान आरक्षित करना चाहिए;
6. सर्किट आरेख के अनुसार ड्राइविंग डिवाइस की वायरिंग की जानी चाहिए;
7. गेट वाल्व को नियमित रूप से बनाए रखा जाना चाहिए और इसे अपनी मर्जी से टकराना और निचोड़ना नहीं चाहिए, ताकि सीलिंग प्रभावित न हो।
| डीएन | 50 | 80 | 100 | 150 | 200 | 250 | 300 | 400 |
| ली | 180 | 210 | 230 | 280 | 330 | 450 | 500 | 600 |
| एच | 238.6 | 293 | 326 | |||||
| डी | 160 | 195 | 215 | 280 | 335 | 390 | 440 | 565 |
| डी1 | 125 | 160 | 180 | 240 | 295 | 350 | 400 | 515 |
