उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|

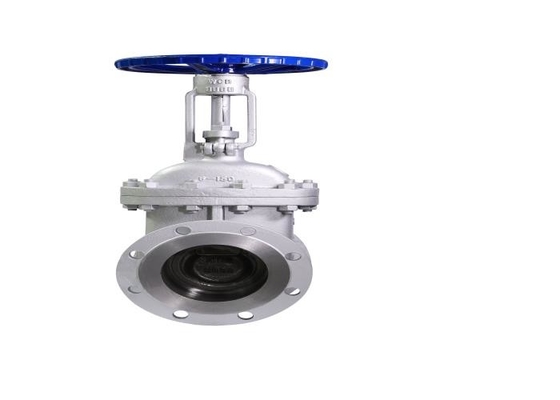

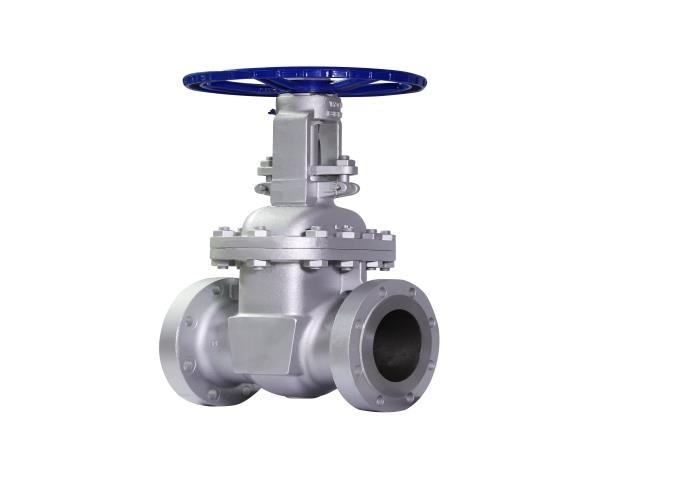

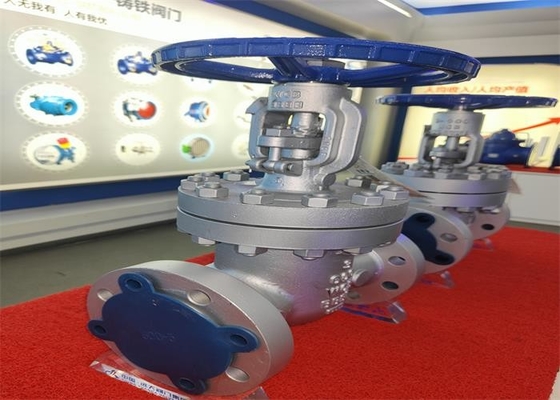

| प्रोडक्ट का नाम: | निकला हुआ गेट वाल्व | आकार: | डीएन50-डीएन600 |
|---|---|---|---|
| संबंध: | निकला हुआ किनारा समाप्त होता है | रंग: | ग्राहक का अनुरोध, सफेद |
| शरीर पदार्थ: | कार्बन स्टील | मीडिया: | पानी, तेल, गैस |
| मीडिया का तापमान: | मध्यम तापमान, सामान्य तापमान | प्रकार: | ओएस एंड वाई, राइजिंग स्टेम |
| हाई लाइट: | एपीआई निकला हुआ किनारा पानी तेल गेट वाल्व,150lb निकला हुआ किनारा पानी तेल गेट वाल्व,dn125 गेट वाल्व निकला हुआ किनारा; |
||
1. वाल्व निकला हुआ किनारा जुड़ा हुआ है;
2. वाल्व वाल्व बॉडी, बोनट, गेट, वाल्व रॉड, हैंड व्हील और अन्य भागों से बना है।हाथ के पहिये को घुमाकर,
वाल्व की छड़ ऊपर उठती है या गिरती है, इस प्रकार राम को उठने या गिरने के लिए प्रेरित करती है, जिससे द्रव के लिए एक रैखिक विस्थापन लंबवत हो जाता है,
खोलने और बंद करने के उद्देश्य को प्राप्त करने के लिए।
जब वाल्व पूरी तरह से खुली स्थिति में हो तो हाथ के पहिये को हटाने की अनुमति है;
ग्राहक की जरूरतों के अनुसार भराव को विभिन्न सामग्रियों और संरचनाओं से बदला जा सकता है;
③ मध्य गैसकेट धातु नालीदार गैसकेट को गोद लेता है, जिसमें बेहतर सीलिंग प्रदर्शन और लंबे समय तक सेवा जीवन होता है, और इसे अलग किया जा सकता है और बार-बार उपयोग किया जा सकता है;
वाल्व बॉडी के अंदर इंटीग्रल गाइड रेल यह सुनिश्चित कर सकती है कि खुलने और बंद होने पर राम किसी भी स्थिति में केंद्रित रहे
वाल्व रॉड और रैम के बीच कनेक्शन की ताकत वाल्व रॉड थ्रेड की ताकत से अधिक है;
एंटी ब्लो आउट वाल्व रॉड को एक शंक्वाकार ऊपरी सीलिंग सतह के साथ डिज़ाइन किया गया है, जो वाल्व के पूरी तरह से खुलने पर वाल्व कवर के करीब है;
लोचदार पच्चर गेट सीट की अंगूठी की सतह विरूपण और पाइपलाइन तनाव के कारण वाल्व शरीर के विरूपण की भरपाई कर सकता है;
वाल्व सीट की अंगूठी सील वेल्डिंग द्वारा स्थापित की जाती है, जो ग्राहकों की आवश्यकताओं के अनुसार विभिन्न सामग्रियों की सीलिंग सतहों को वेल्ड कर सकती है।
1. वाल्व को सूखे गोदाम में रखा जाएगा और खुली हवा में नहीं रखा जाएगा।
2. लंबी अवधि के भंडारण के लिए, इसे नियमित रूप से बनाए रखा जाना चाहिए।
3. वाल्व किसी भी पाइपलाइन पर स्थापित किया जा सकता है।
4. स्थापना से पहले दबाव परीक्षण किया जाएगा, और स्थापना आवश्यकताओं को पूरा करने के बाद ही किया जा सकता है।
5. स्थापना से पहले पाइप और वाल्व गुहा को साफ करें।
6. हाथ के पहिये का उपयोग उठाने के लिए नहीं किया जाएगा।
7. स्थापना के बाद उत्पाद को बड़े बाहरी बल के अधीन नहीं किया जाएगा।
8. परिचालन की स्थिति प्रदर्शन विनिर्देश में आवश्यकताओं के अनुरूप होनी चाहिए।
9. हाथ के पहिये को बंद करने के लिए दक्षिणावर्त घुमाएं, और इसके विपरीत खोलने के लिए।
| टाइप | डीएन | ली | डी | डी1 | डी2 | BF के | Z-Фd | एचमैक्स | एचमिनट | डी0 | |||
| एपीआई (बी) Z40H-150LB | 2" | 51 | 178 | 150 | 120.7 | 92．1 | 17.5-2 | 4-Ф19 | 390 | 330 | 200 | ||
| 2 1/2" | 64 | 190 | 180 | 139.7 | 105 | 20.7-2 | 4-Ф19 | 435 | 350 | 200 | |||
| 3" | 77 | 203 | 190 | 152.4 | 127 | 22.3-2 | 4-Ф19 | 510 | 410 | 240 | |||
| 4" | 102 | 229 | 230 | 190.5 | 157 | 22.3-2 | 8-Ф19 | 580 | 465 | 280 | |||
| 5" | 127 | 254 | 255 | 215.9 | 185.7 | 23-2 | 8-Ф22.2 | 660 | 515 | 280 | |||
| 6" | 153 | 267 | 280 | 241.3 | 216 | 23.9-2 | 8-Ф22.2 | 775 | 610 | 320 | |||
| 8" | 204 | 292 | 345 | 298.5 | 270 | 28-2 | 8-Ф22.2 | 965 | 745 | 360 | |||
| 10" | 254 | 330 | 405 | 362 | 323.8 | 28.6-2 | 12-Ф25.4 | 1165 | 890 | 400 | |||
| 12" | 305 | 356 | 485 | 431.8 | 381 | 30.2-2 | 12-Ф25.4 | 1370 | 1040 | 450 | |||
| 14" | 337 | 381 | 535 | 476.3 | 412.8 | 33.4-2 | 12-Ф28.5 | 1545.5 | 1181.5 | 560 | |||
| 16" | 388 | 406 | 595 | 539.8 | 469.9 | 35-2 | 16-Ф28.5 | 1744 | 1326 | 560 | |||
| 18" | 439 | 432 | 635 | 577.9 | 533.4 | 38.1-2 | 16-Ф31.8 | 1930 | 1440 | 640 | |||
| 20" | 489 | 457 | 700 | 635 | 584.2 | 41.3-2 | 20-Ф31.8 | 2135 | 1597 | 640 | |||
| 24" | 591 | 508 | 815 | 749.3 | 692.2 | 46.1-2 | 20-Ф35 | 2531 | 1906.5 | 720 | |||
