उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रोडक्ट का नाम: | निकला हुआ गेट वाल्व | आकार: | 1/2 "~ 2" |
|---|---|---|---|
| प्रकार: | ओएस एंड वाई, राइजिंग स्टेम | मध्यम: | जल तेल गैस |
| शरीर पदार्थ: | कार्बन स्टील | रंग: | ग्राहक का अनुरोध |
| संबंध: | निकला हुआ किनारा समाप्त होता है | दबाव: | उच्च दबाव |
| हाई लाइट: | a105 जाली स्टील निकला हुआ किनारा गेट वाल्व,तेल जाली स्टील निकला हुआ किनारा गेट वाल्व,dn150 गेट वाल्व निकला हुआ किनारा; |
||

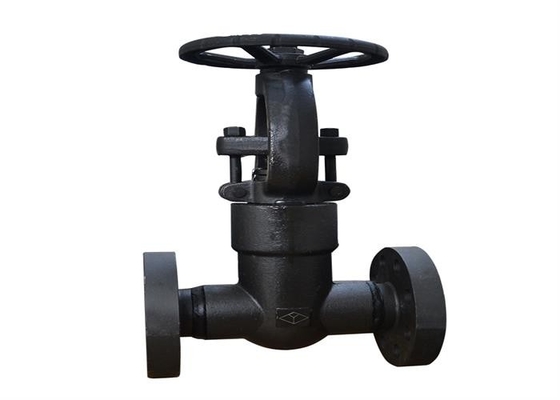

जाली स्टील गेट वाल्व गेट वाल्व को संदर्भित करता है जिसका दबाव असर वाल्व शरीर और बोनट जाली है।जाली स्टील गेट वाल्व के उद्घाटन और समापन भागों की गति दिशा द्रव दिशा के लंबवत है।जाली स्टील गेट वाल्व केवल पूरी तरह से खोला और बंद किया जा सकता है, और इसे समायोजित या थ्रॉटल नहीं किया जा सकता है;वाल्व की यह श्रृंखला मुख्य रूप से पेट्रोलियम, रसायन उद्योग, बिजली स्टेशन और अन्य उद्योगों में पाइपलाइन को काटने या जोड़ने और सिस्टम के सामान्य संचालन को बनाए रखने के लिए उपयोग की जाती है।
वाल्व बंद करना: हैंड व्हील या अन्य ड्राइविंग डिवाइस को दक्षिणावर्त घुमाएं, और वाल्व रॉड नट वाल्व को बंद करने के लिए वाल्व रॉड को नीचे की ओर ले जाता है।
वाल्व खोलना: हैंड व्हील या अन्य ड्राइविंग डिवाइस को वामावर्त घुमाएं, और वाल्व रॉड नट वाल्व को खोलने के लिए वाल्व रॉड को ऊपर की ओर ले जाता है।

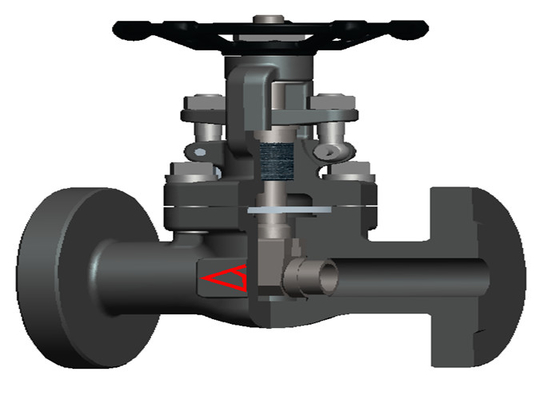

1. वाल्व स्टेम सील पैकिंग + ऊपरी सील के डबल सील डिजाइन के माध्यम से महसूस किया जाता है।
2 वाल्व रॉड और रैम एक "टी" संरचना में जुड़े हुए हैं, जिसे स्थापित करना आसान है।इसके अलावा, वाल्व रॉड का सिर गोलाकार होने के लिए डिज़ाइन किया गया है, ताकि जब वाल्व बंद हो, तो वाल्व रॉड और राम एक आत्म-केंद्रित कार्य के साथ बिंदु संपर्क में हों।
3 वाल्व बॉडी रैम स्ट्रोक मार्गदर्शन का एहसास करने के लिए स्लॉट संरचना को अपनाती है, और उद्घाटन और समापन प्रक्रिया के दौरान राम और वाल्व सीट सीलिंग रिंग के बीच घर्षण कम हो जाता है।
4 वाल्व बॉडी और बोनट को टेनन और ग्रूव सतह से जोड़ा जाएगा, जो प्रीलोड के तहत धातु सर्पिल घाव गैसकेट के विस्तार और अधिक दबाव विरूपण को कम कर सकता है।
5 वाल्व सीट कॉम्पैक्ट और प्रभावी फिट सुनिश्चित करने के लिए विस्तार संरचना को अपनाती है।
6 जंगम जोड़ बोल्ट, नट और पिन द्वारा जुड़ा हुआ है।इसमें सुविधाजनक स्थापना, सरल संरचना, मजबूत स्थिरता और लंबी सेवा जीवन के फायदे हैं।

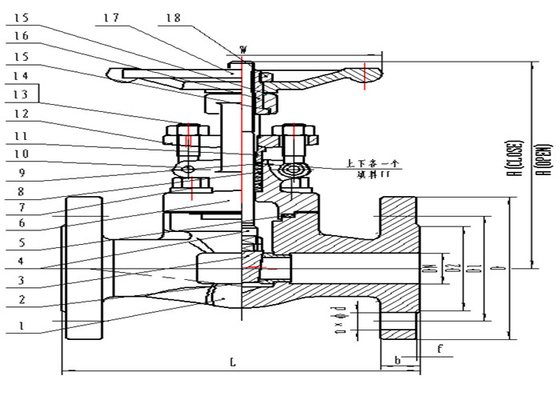

| नहीं। | नाम | सामग्री | ||||||||
| 1 | शरीर | ए105एन | A350 LF2 | A182 F11 | A182 F22 | A182 F304 | ए182 एफ316 | A182 F304L | A182 F316L | |
| 2 | सीट | 2Cr13/STL | ए182 एफ304/एसटीएल | ए182 एफ316/एसटीएल | A182 F304L / STL | ए182 एफ316एल/एसटीएल | ||||
| 3 | डिस्क | 2Cr13/STL | ए182 एफ304/एसटीएल | ए182 एफ316/एसटीएल | A182 F304L / STL | ए182 एफ316एल/एसटीएल | ||||
| 4 | तना | 1Cr13 | A276 304 | ए276 316 | A276 304L | A276 316L | ||||
| 5 | पाल बांधने की रस्सी | 201+लचीला ग्रेफाइट/304+लचीला ग्रेफाइट | ||||||||
| 6 | ढक्कन | ए105एन | A350 LF2 | A182 F11 | A182 F22 | A182 F304 | ए182 एफ316 | A182 F304L | A182 F316L | |
| 7 | पेंच | ए193 बी7 | ए193 बी7 | ए193 बी16 | ए193 बी16 | ए193 बी8 | A193 B8M | A193 B8M | A193 B8M | |
| 8 | पैकिंग | लचीला ग्रेफाइट | ||||||||
| 9 | पैकिंग | स्टील वायर पैकिंग (304+लचीला ग्रेफाइट) | ||||||||
| 10 | नत्थी करना | 45 | ||||||||
| 1 1 | पैकिंग ग्रंथि | 2Cr13 | 2Cr13 | 2Cr13 | 2Cr13 | A276 304 | ए276 316 | A276 304L | A276 316L | |
| 12 | पैकिंग प्रेसिंग प्लेट | ए105एन | A350 LF2 | A182 F11 | A182 F22 | A182 F304 | ए182 एफ316 | A182 F304L | A182 F316L | |
| 13 | कड़े छिलके वाला फल | A194 2H | A194 2H | A194 2H | A194 2H | A194 8M | A194 8M | A194 8M | A194 8M | |
| 14 | पेंच | ए193 बी7 | ए193 बी7 | ए193 बी7 | ए193 बी7 | ए193 बी8 | A193 B8M | A193 B8M | A193 B8M | |
| 15 | परत | 65Mn | ||||||||
| 16 | तना अखरोट | 35/1Cr13 | ||||||||
| 17 | हाथ पहिया | नरम लोहा | ||||||||
| 18 | बंद करने वाला नट | A194 2H | A194 8M | |||||||
| शरीर पदार्थ | ए105एन | A350 LF2 | A182 F11/F22 | A182 F304/F316 | A182 F304L | A182 F316L |
| उपयुक्त तापमान (℃) | -29～425 | -46～345 | -29～538 | -29～538 | -29～425 | -29～450 |
| मध्यम | पानी, भाप, तेल, आदि | कम तापमान, पानी, भाप, तेल उत्पाद, प्राकृतिक गैस, आदि | पानी, भाप, तेल उत्पाद, प्राकृतिक गैस, आदि | पानी, भाप, तेल उत्पाद, प्राकृतिक गैस, आदि | ||
नोट: जब माध्यम ज्वलनशील और विस्फोटक होता है, तो पाइपलाइन सिस्टम का कार्य तापमान सीमित होना चाहिए।
| डीएन 15 (डीएन 50, पीएन 16)जाली स्टील निकला हुआ किनारा गेट वाल्व के मुख्य कनेक्शन आयाम और सीमा आयाम | ||||||||||
| डीएन | ली | डी | डी1 | डी2 | बी | एफ | n-φd | एच (बंद) | एच (खुला) | वू |
| 15 | 130 | 95 | 65 | 45 | 16 | 2 | 4-14 | 142 | 158 | 100 |
| 20 | 150 | 105 | 75 | 58 | 18 | 2 | 4-14 | 144 | 159.5 | 100 |
| 25 | 160 | 115 | 85 | 68 | 18 | 2 | 4-14 | 170 | 191 | 120 |
| 32 | 180 | 140 | 100 | 78 | 18 | 2 | 4-18 | 199 | 255.5 | 160 |
| 40 | 200 | 150 | 110 | 88 | 18 | 2 | 4-18 | 214 | 248 | 160 |
| 50 | 250 | 165 | 125 | 102 | 18 | 2 | 4-18 | 244.5 | 286.5 | 180 |
| डीएन 15 (डीएन 50, पीएन 25)जाली स्टील निकला हुआ किनारा गेट वाल्व के मुख्य कनेक्शन आयाम और सीमा आयाम | ||||||||||
| एनपीएस | ली | डी | डी1 | डी2 | बी | एफ | n-φd | एच (बंद) | एच (खुला) | वू |
| 1/2 | 130 | 95 | 65 | 45 | 16 | 2 | 4-14 | 142 | 158 | 100 |
| 3/4 | 150 | 105 | 75 | 58 | 18 | 2 | 4-14 | 144 | 159.5 | 100 |
| 1 | 160 | 115 | 85 | 68 | 18 | 2 | 4-14 | 170 | 191 | 120 |
| 1-1 / 4 | 180 | 140 | 100 | 78 | 18 | 2 | 4-18 | 199 | 255.5 | 160 |
| 1-1 / 2 | 200 | 150 | 110 | 88 | 18 | 2 | 4-18 | 214 | 248 | 160 |
| 2 | 250 | 165 | 125 | 102 | 20 | 2 | 4-18 | 244.5 | 286.5 | 180 |
| डीएन 15 (डीएन 50, पीएन 40)जाली स्टील निकला हुआ किनारा गेट वाल्व के मुख्य कनेक्शन आयाम और सीमा आयाम | ||||||||||||
| एनपीएस | ली | डी | डी1 | डी2 | डी3 | बी | एफ | f1 | n-φd | एच (बंद) | एच (खुला) | वू |
| 1/2 | 130 | 95 | 65 | 45 | 40 | 16 | 2 | 4 | 4-14 | 142 | 158 | 100 |
| 3/4 | 150 | 105 | 75 | 58 | 51 | 18 | 2 | 4 | 4-14 | 144 | 159.5 | 100 |
| 1 | 160 | 115 | 85 | 68 | 58 | 18 | 2 | 4 | 4-14 | 170 | 191 | 120 |
| 1-1 / 4 | 180 | 140 | 100 | 78 | 66 | 18 | 2 | 4 | 4-18 | 199 | 255.5 | 160 |
| 1-1 / 2 | 200 | 150 | 110 | 88 | 76 | 18 | 3 | 4 | 4-18 | 214 | 248 | 160 |
| 2 | 250 | 165 | 125 | 102 | 88 | 20 | 3 | 4 | 4-18 | 244.5 | 286.5 | 180 |
| डीएन 15 (डीएन 50, पीएन 63)जाली स्टील निकला हुआ किनारा गेट वाल्व के मुख्य कनेक्शन आयाम और सीमा आयाम | ||||||||||||
| एनपीएस | ली | डी | डी1 | डी2 | डी3 | बी | एफ | f1 | n-φd | एच (बंद) | एच (खुला) | वू |
| 1/2 | 170 | 105 | 75 | 45 | 40 | 20 | 2 | 4 | 4-14 | 142 | 158 | 100 |
| 3/4 | 190 | 130 | 90 | 58 | 51 | 22 | 2 | 4 | 4-18 | 144 | 159.5 | 100 |
| 1 | 210 | 140 | 100 | 68 | 58 | 24 | 2 | 4 | 4-18 | 170 | 191 | 120 |
| 1-1 / 4 | 230 | 155 | 110 | 78 | 66 | 26 | 2 | 4 | 4-22 | 199 | 255.5 | 160 |
| 1-1 / 2 | 240 | 170 | 125 | 88 | 76 | 28 | 3 | 4 | 4-22 | 214 | 248 | 160 |
| 2 | 250 | 180 | 135 | 102 | 88 | 26 | 3 | 4 | 4-22 | 244.5 | 286.5 | 180 |
| डीएन 15 (डीएन 50, पीएन 100)जाली स्टील निकला हुआ किनारा गेट वाल्व के मुख्य कनेक्शन आयाम और सीमा आयाम | ||||||||||||
| एनपीएस | ली | डी | डी1 | डी2 | डी3 | बी | एफ | f1 | n-φd | एच (बंद) | एच (खुला) | वू |
| 1/2 | 170 | 105 | 75 | 45 | 40 | 20 | 2 | 4 | 4-14 | 142 | 158 | 100 |
| 3/4 | 190 | 130 | 90 | 58 | 51 | 22 | 2 | 4 | 4-18 | 144 | 159.5 | 100 |
| 1 | 210 | 140 | 100 | 68 | 58 | 24 | 2 | 4 | 4-18 | 170 | 191 | 120 |
| 1-1 / 4 | 230 | 155 | 110 | 78 | 66 | 26 | 2 | 4 | 4-22 | 199 | 255.5 | 160 |
| 1-1 / 2 | 240 | 170 | 125 | 88 | 76 | 28 | 3 | 4 | 4-22 | 214 | 248 | 160 |
| 2 | 250 | 195 | 145 | 102 | 88 | 30 | 3 | 4 | 4-26 | 244.5 | 286.5 | 180 |
