उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|

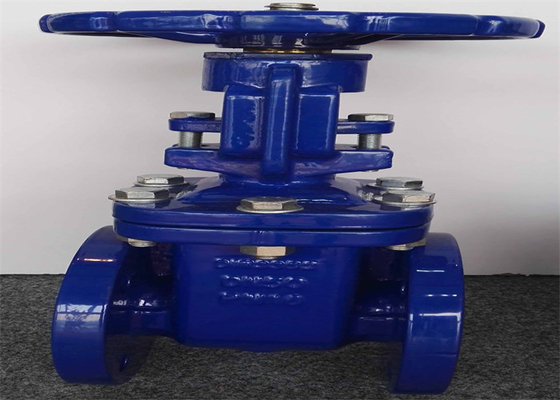

| प्रोडक्ट का नाम: | निकला हुआ गेट वाल्व | दबाव: | 1.6 एमपीए |
|---|---|---|---|
| मीडिया: | पानी | रंग: | नीला |
| संबंध: | निकला हुआ किनारा समाप्त होता है | पोर्ट आकार: | डीएन 50 ~ डीएन 300 |
| मानक: | दीन F4 / F5 / BS5163A | शरीर पदार्थ: | नरम लोहा |
| हाई लाइट: | पानी पीतल गेट वाल्व निकला हुआ किनारा प्रकार,dn300 पीतल गेट वाल्व निकला हुआ किनारा प्रकार,dn300 गेट वाल्व निकला हुआ किनारा; |
||
1. सरल आकार, अच्छी निर्माण प्रक्रिया, विस्तृत आवेदन सीमा और आसान स्थापना।
2. संरचना उचित और कॉम्पैक्ट है, वॉल्यूम छोटा है, और बड़े पैमाने पर बंद करने वाले हिस्से (गेट) पच्चर संरचना को अपनाते हैं, जो ऑपरेशन के दौरान असामान्य भार या तापमान के कारण वाल्व शरीर के विरूपण की स्वचालित रूप से क्षतिपूर्ति कर सकता है, और सीलिंग सुरक्षित है और विश्वसनीय।
3. माध्यम गेट वाल्व के दोनों ओर से किसी भी दिशा में प्रवाहित हो सकता है, जिसे जोड़ा या काटा जा सकता है
| भाग का नाम | सामग्री नाम |
| बॉडी, डिस्क, बोनट, ग्लैंड, हैंड व्हील | HT200/QT450-10 |
| तना अखरोट | QT450-10 / पीतल |
| वाल्व नलिका | Q235/2Cr13/पीतल |
| मध्य बंदरगाह गैसकेट | एक्सबी300 |
| भरनेवाला | लचीला ग्रेफाइट |
| बोल्ट्स एंड नट्स | 25/35 |
1. इस उत्पाद को सूखे गोदाम में रखा जाएगा और खुली हवा में संग्रहित नहीं किया जाएगा।
2. दीर्घकालिक भंडारण के लिए नियमित रखरखाव की आवश्यकता होती है।
3. स्थापना से पहले दबाव परीक्षण और निरीक्षण किया जाएगा, और स्थापना योग्य होने के बाद ही स्थापना की जा सकती है।
4. स्थापना से पहले पाइप और वाल्व की आंतरिक गुहा को साफ करें।
5. हाथ के पहिये का उपयोग उठाने के लिए नहीं किया जा सकता है।संचालन के दौरान कोई सहायक लीवर नहीं जोड़ा जाएगा।यदि हाथ का पहिया दक्षिणावर्त घूमता है, तो यह बंद है, अन्यथा यह खुला है।
6. परिचालन की स्थिति प्रदर्शन विनिर्देश में तकनीकी आवश्यकताओं को पूरा करेगी।
7. स्थापना के बाद, उत्पाद को बड़े बाहरी बल के अधीन नहीं किया जाएगा, और यदि आवश्यक हो तो वाल्व ब्रैकेट सेट किया जाएगा।
8. जब स्थानीय न्यूनतम तापमान 4 ℃ से कम हो, तो थर्मल इन्सुलेशन सुरक्षा प्रदान की जानी चाहिए;जब इसे अंत वाल्व के रूप में उपयोग किया जाता है, तो पाइप की दीवार के तापमान को 0 ℃ से कम होने से रोकने के लिए साथी पाइप या जैकेट का उपयोग हीटिंग के लिए किया जाएगा।
9. इसे पाइपलाइन असर कंपन या मध्यम तापमान के तेजी से परिवर्तन पर स्थापित करने और इसका उपयोग करने के लिए सख्ती से प्रतिबंधित है।
10. डीएन 300 को क्षैतिज और ऊर्ध्वाधर पाइपलाइनों पर स्थापित किया जा सकता है।जब क्षैतिज पाइपलाइनों के लिए उपयोग किया जाता है, तो हैंडव्हील को ऊपर की ओर स्थापित किया जाना चाहिए;DN350 को क्षैतिज पाइपलाइन पर स्थापित किया जाएगा, जिसमें हाथ का पहिया ऊपर की ओर होगा;क्षैतिज स्थापना के लिए विशेष अनुकूलन की आवश्यकता है;मीडिया की प्रवाह दिशा अप्रतिबंधित है।
| टीहाँ | नाममात्र | आकार(मिमी) | |||||
| डीएन | ली | डी | डी1 | डी2 | BF के | Z-Φd | |
| Z41T-10/16 | 50 | 150 | 165 | 125 | 99 | 20-2 | 4-Φ19 |
| 65 | 170 | 185 | 145 | 118 | 20-2 | 4-Φ19 | |
| 80 | 180 | 200 | 160 | 132 | 22-2 | 8-Φ19 | |
| 100 | 190 | 220 | 180 | 156 | 24-2 | 8-Φ19 | |
| 125 | 200 | 250 | 210 | 184 | 26-2 | 8-Φ19 | |
| 150 | 210 | 285 | 240 | 211 | 26-2 | 8-Φ23 | |
| 200 | 230 | 340 | 295 | 266 | 20-2/30-2 | 8-Φ23/12-Φ23 | |
| 250 | 250 | 405 | 350/355 | 319 | 22-2/32-2 | 12-Φ23/12-Φ28 | |
| 300 | 270 | 460 | 400/410 | 370 | 32-2 | 12-Φ23/12-Φ28 | |
