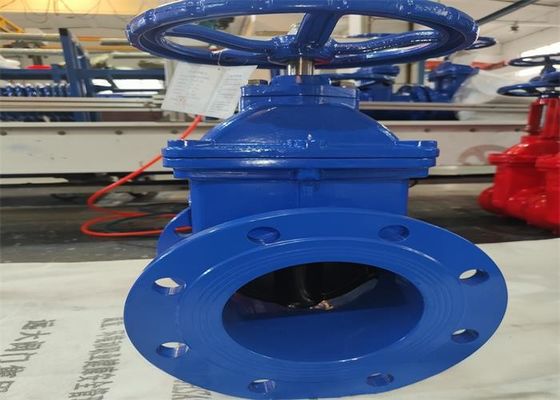

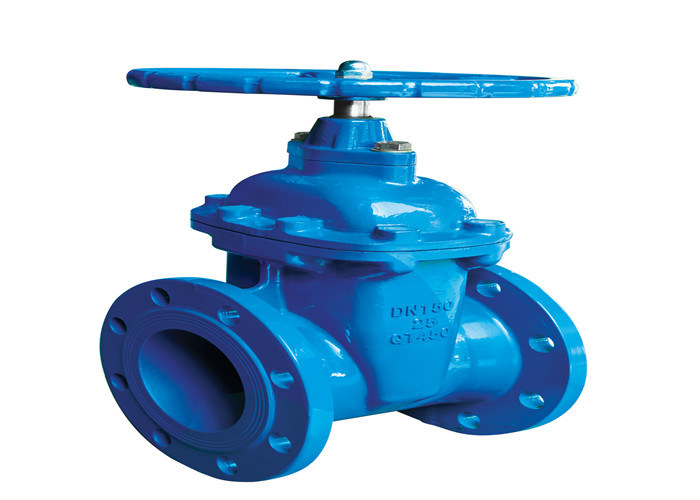

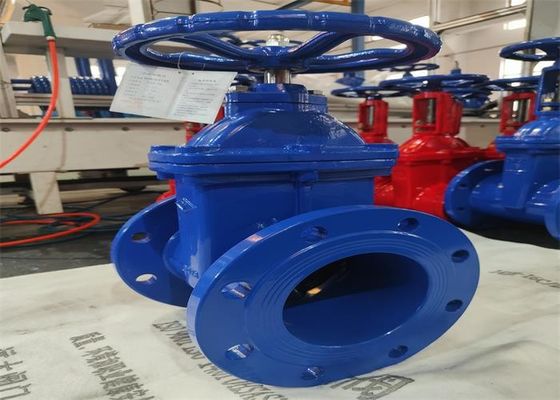

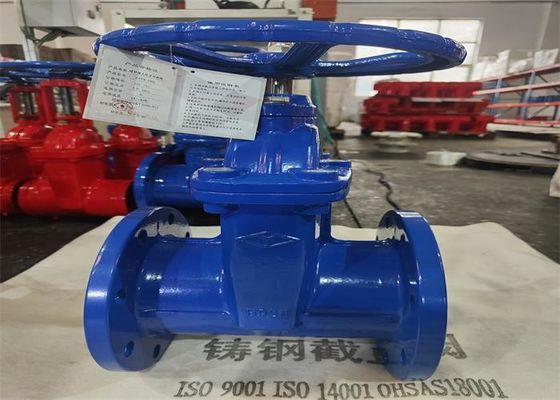

डीआईएन 1.6 एमपीए डक्टाइल आयरन रेजिलिएंट सीट नॉन-राइजिंग स्टेम फ्लैंग्ड गेट वाल्व

तुम्हारी उमृ:

वाल्व का उपयोग पाइपलाइनों और उपकरणों पर खोलने और बंद करने के लिए किया जा सकता है जिसमें मध्यम तापमान 80 ℃ से अधिक नहीं होता है.

संरचना और कार्य सिद्धांत:

1. वाल्व निकला हुआ किनारा जुड़ा हुआ है और जीबी / टी 12232 मानक का अनुपालन करता है।वाल्व वाल्व बॉडी, बोनट, गेट, वॉल्व रॉड आदि से बना होता है।

2. वाल्व खोलने और बंद करने के उद्देश्य को प्राप्त करने के लिए, राम को ऊपर या नीचे चलाने के लिए विशेष कुंजी को घुमाकर वाल्व स्टेम को घुमाता है।वाल्व प्लेट का अभिन्न वल्केनाइज्ड रबर वाल्व प्लेट और माध्यम के बीच संपर्क को प्रभावी ढंग से अवरुद्ध करता है, और इसमें उत्कृष्ट जंग रोधी प्रदर्शन होता है।सीलिंग के प्रभाव को रबर द्वारा उत्पादित सूक्ष्म विरूपण के मुआवजे के प्रभाव का उपयोग करके प्राप्त किया जा सकता है जब राम पर जोर दिया जाता है।

वाल्व सुविधाएँ

1. सरल आकार, हल्का वजन, अच्छी विनिर्माण तकनीक, विस्तृत आवेदन सीमा और आसान स्थापना।

2. संरचना उचित और कॉम्पैक्ट है, वॉल्यूम छोटा है, और बड़े पैमाने पर बंद करने वाले हिस्से (गेट) पच्चर संरचना को अपनाते हैं, जो ऑपरेशन के दौरान असामान्य भार या तापमान के कारण वाल्व शरीर के विरूपण की स्वचालित रूप से क्षतिपूर्ति कर सकता है, और सीलिंग सुरक्षित है और विश्वसनीय।

3. माध्यम गेट वाल्व के दोनों ओर से किसी भी दिशा में प्रवाहित हो सकता है, जिसे जोड़ा या काटा जा सकता है।

4. खोलना और बंद करना श्रम-बचत है।खोलते और बंद करते समय, राम की गति की दिशा मध्यम प्रवाह की दिशा के लंबवत होती है।स्टॉप वाल्व की तुलना में, गेट वाल्व का उद्घाटन और समापन श्रम-बचत है।

5. गेट को जंग लगने से बचाने के लिए इसका उपयोग सीवेज डिस्चार्ज के लिए किया जा सकता है।

मामलों पर ध्यान देने की आवश्यकता है

लोचदार बैठे इंटर सील वाल्व का उपयोग निर्माता द्वारा अनुशंसित दायरे से बाहर नहीं किया जा सकता है।निम्नलिखित आंशिक चेतावनियाँ सभी नहीं हैं, लेकिन कुछ अनुप्रयोग मामलों में मदद करेंगी।

1. लोचदार सीट सील वाल्व पाइपलाइन पर स्थापित नहीं किया जाना चाहिए जिसका कार्य दबाव नाममात्र दबाव से अधिक है।

2. लोचदार सीट सील वाल्व का उपयोग सिकुड़ती पाइपलाइन पर नहीं किया जाएगा जब तक कि निर्माता द्वारा विशेष रूप से अनुशंसित या प्रदर्शित नहीं किया जाता है।

3. लचीला बैठे गेट वाल्व ठंड के तापमान के संपर्क में नहीं आने चाहिए।

4. ऑपरेशन क्षति को रोकने के लिए, यह अनुशंसा की जाती है कि DN40 ~ DN100 ऑपरेशन टॉर्क 270N.m से अधिक नहीं होना चाहिए।DN125 ~ DN300 400 Nm से अधिक नहीं DN350 DN600 500Nm से अधिक नहीं।

5. जब स्थानीय न्यूनतम तापमान 4 ℃ से कम हो, तो थर्मल इन्सुलेशन सुरक्षा प्रदान की जानी चाहिए;जब इसे अंत वाल्व के रूप में उपयोग किया जाता है, तो पाइप की दीवार के तापमान को 0 ℃ से कम होने से रोकने के लिए साथी पाइप या जैकेट का उपयोग हीटिंग के लिए किया जाएगा।

6. इसे पाइपलाइन असर कंपन या मध्यम तापमान के तेजी से परिवर्तन पर स्थापित करने और इसका उपयोग करने के लिए सख्ती से प्रतिबंधित है

7. वाल्व से जुड़ी पाइपलाइन में निश्चित आधार होना चाहिए, और कनेक्शन के लिए उपयोग किए जाने वाले दो फ्लैंग्स संकेंद्रित और समानांतर होंगे ताकि कनेक्टिंग स्ट्रेस से बचा जा सके और वाल्व स्थापित होने के बाद वाल्व उत्पाद को नुकसान न पहुंचे।

8. कोई फर्क नहीं पड़ता कि इसका उपयोग कहां किया जाता है, लोचदार सीट सील गेट वाल्व को घर के अंदर रखा जाना चाहिए।यदि इसे बाहर रखा जाना है, तो वाल्व को हवा, बारिश और धूप से बचाने की जरूरत है।ठंडी जलवायु में, पानी को वाल्व में प्रवेश करने और जमने से रोकने के लिए इसे पूरा किया जाना चाहिए, ताकि वाल्व कास्टिंग और लोचदार वाल्व सीटों के नुकसान को रोका जा सके।

जब लोचदार सीट सील गेट वाल्व खाई के नीचे स्थापित किया जाता है, तो वाल्व को संचालित करने के लिए विशेष उपकरण की आवश्यकता होती है।ट्रांसमिशन रॉड का उपयोग पारंपरिक ऑपरेटिंग हैंडल के रूप में किया जाता है।ट्रांसमिशन कैप वाल्व पर स्थापित है।एक लंबे ऑपरेटिंग हैंडल की आवश्यकता होती है।

ट्रांसमिशन कैप को ऑपरेटिंग रॉड के साथ वॉल्ट से आसानी से संचालित किया जा सकता है, और वॉल्ट का आकार मरम्मत के लिए वाल्व कवर और आंतरिक भागों को हटाने के लिए सुविधाजनक होगा।

जमीन पर स्थापना: जब वाल्व जमीन पर स्थापित होता है, तो वाल्व को नुकसान को रोकने के लिए पाइपलाइन की व्यवस्था की जानी चाहिए।वाल्व को अव्यवस्थित व्यवस्थित पाइपलाइन पर स्थापित नहीं किया जा सकता है।

आयाम
