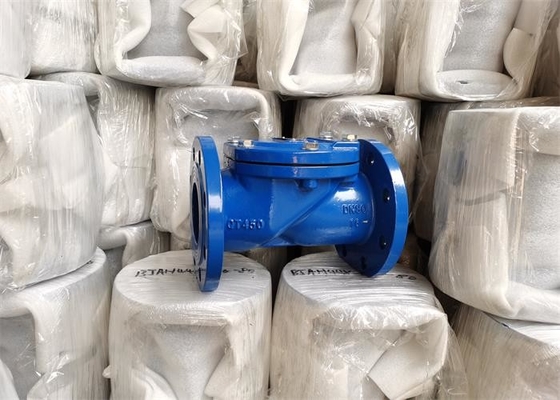

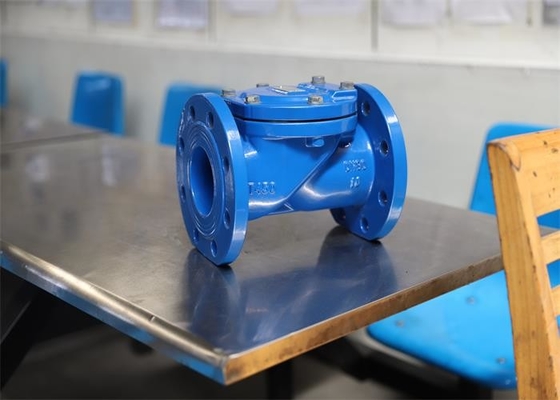

तन्य लौह सामग्री रबर प्लेट चेक वाल्व निकला हुआ किनारा स्विंग चेक वाल्व

प्रयोग

यह वाल्व मुख्य रूप से पानी की आपूर्ति और जल निकासी प्रणाली, पेट्रोलियम, रासायनिक उद्योग और अन्य गैर संक्षारक तरल औद्योगिक विभागों में मध्यम काउंटरकुरेंट को रोकने के लिए पाइपलाइन पंप के आउटलेट पर उपयोग किया जाता है।

संरचना और क्रिया सिद्धांत

वाल्व निकला हुआ किनारा से जुड़ा हुआ है, सीलिंग सतह इच्छुक डिजाइन को गोद लेती है, और समापन समय कम है, जो पानी के हथौड़ा के दबाव को कम कर सकता है।वाल्व वाल्व बॉडी, वाल्व कवर, वाल्व डिस्क और अन्य भागों से बना है।

वाल्व सुविधाएँ

1. द्रव प्रतिरोध छोटा है, और सीलिंग सतह कम खराब होती है और माध्यम से खराब हो जाती है।

2. सरल आकार, अच्छी विनिर्माण तकनीक और विस्तृत आवेदन सीमा।

3. वाल्व बॉडी की आंतरिक गुहा में सीमित स्थिति डिवाइस वाल्व डिस्क की शुरुआती स्थिति को बंद करने के लिए बहुत अधिक होने से रोकती है, जिससे पूरी मशीन का सेवा प्रदर्शन अधिक स्थिर हो जाता है

4. स्थापना के दौरान, मध्यम प्रवाह दिशा वाल्व शरीर पर तीर दिशा के अनुरूप होती है।

भंडारण, स्थापना और उपयोग के निर्देश

1. वाल्व को सूखे गोदाम में रखा जाएगा और खुली हवा में संग्रहित नहीं किया जाएगा।

2. लंबी अवधि के भंडारण के लिए, इसे नियमित रूप से बनाए रखा जाएगा।

3. परिचालन की स्थिति प्रदर्शन विनिर्देशों की आवश्यकताओं को पूरा करेगी।

4. स्थापना से पहले दबाव परीक्षण निरीक्षण किया जाएगा, और स्थापना आवश्यकताओं को पूरा करने के बाद ही किया जा सकता है।

5. स्थापना से पहले पाइप और वाल्व की आंतरिक गुहा को साफ करें।

6. स्थापना के बाद, उत्पाद को बड़े बाहरी बल के अधीन नहीं किया जाएगा।

7. वाल्व आमतौर पर क्षैतिज पाइपलाइन में स्थापित होता है, जिसमें वाल्व पाइप लाइन के ऊपर लंबवत होता है, और ध्यान दें कि मध्यम प्रवाह दिशा वाल्व शरीर पर तीर दिशा के अनुरूप है।

8. जब स्थानीय न्यूनतम तापमान 4 ℃ से कम हो, तो थर्मल इन्सुलेशन सुरक्षा प्रदान की जानी चाहिए;जब इसे अंत वाल्व के रूप में उपयोग किया जाता है, तो पाइप की दीवार के तापमान को 0 ℃ से कम होने से रोकने के लिए साथी पाइप या जैकेट का उपयोग हीटिंग के लिए किया जाएगा।

9. इसे पाइपलाइन असर कंपन या मध्यम तापमान के तेजी से परिवर्तन पर स्थापित करने और इसका उपयोग करने के लिए सख्ती से प्रतिबंधित है।

आयाम
