उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|

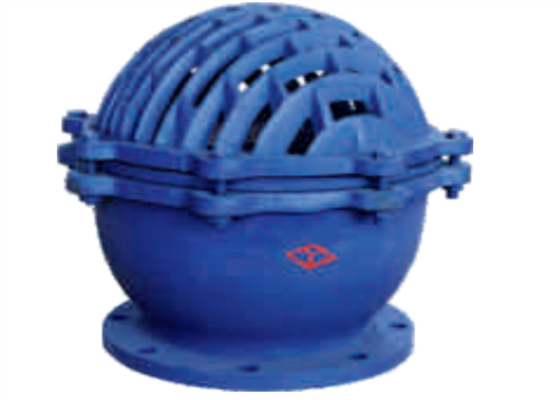

| प्रोडक्ट का नाम: | स्विंग की जाँच का वाल्व | दबाव: | 2.5 एमपीए |
|---|---|---|---|
| मीडिया का तापमान: | 50℃ | रंग: | ग्राहक का अनुरोध, नीला |
| मानक: | दीन, जीबी | संरचना: | जाँच |
| शरीर पदार्थ: | लोहा | आकार: | डीएन 50 ~ डीएन 350 |
| हाई लाइट: | लिफ्टिंग बॉटम चेक वाल्व निकला हुआ किनारा प्रकार,2.5 एमपीए चेक वाल्व निकला हुआ किनारा प्रकार,कास्ट आयरन निकला हुआ किनारा स्विंग चेक वाल्व |
||
H42x-2.5 एक निकला हुआ किनारा जुड़ा हुआ उठाने वाला निचला वाल्व है;H45x-2.5 निकला हुआ किनारा जुड़ा हुआ मल्टी डिस्क स्विंग बॉटम वाल्व;H46x-2.5 एक निकला हुआ किनारा जुड़ा हुआ डबल डिस्क स्विंग बॉटम वाल्व है;H12x-2.5 आंतरिक थ्रेड कनेक्शन के साथ एक उठाने वाला निचला वाल्व है।वे वाल्व बॉडी, वाल्व सीट, वाल्व डिस्क और सीलिंग गैसकेट से बने होते हैं
वाल्व नकारात्मक दबाव उत्पन्न करने के लिए पंप के चूषण बल का उपयोग करता है।वायुमंडलीय दबाव वाल्व को खोलने के लिए पानी के दबाव को पंप के सक्शन पाइप में डालता है।पंप को रोकते समय, पानी के प्रवाह के बैकफ्लो को रोकने के लिए स्वचालित रूप से बंद करने के लिए पानी के स्तंभ के दबाव और वाल्व डिस्क के स्वयं के वजन का उपयोग करें
1. वाल्व को सूखे गोदाम में रखा जाएगा और खुली हवा में नहीं रखा जाएगा।
2. लंबे समय तक भंडारण के लिए वाल्व नियमित रूप से बनाए रखा जाएगा।
3. वाल्व पानी पंप के पानी के इनलेट पाइप की ऊर्ध्वाधर पाइपलाइन के नीचे स्थापित किया गया है।
4. स्थापना से पहले पाइप और वाल्व की आंतरिक गुहा को साफ करें।
5. परिचालन की स्थिति प्रदर्शन विनिर्देश में तकनीकी आवश्यकताओं को पूरा करेगी

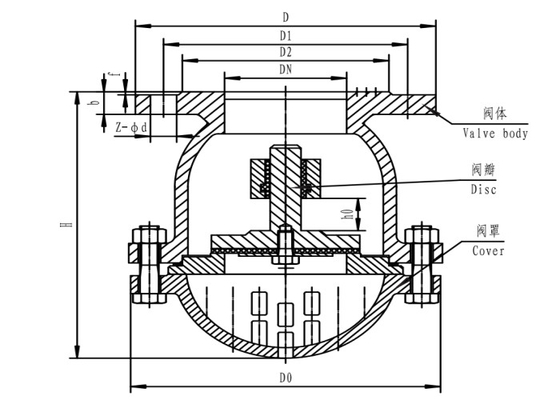

| प्रकार |
डीएन |
आयाम | |||||||
| डी | डी1 | डी2 | BF के | Z-Φd | डी0 | एच0 | एच | ||
| H42X-2.5 | 50 | 140 | 110 | 90 | 16-3 | 4-Φ14 | 132 | 17 | 135 |
| 65 | 160 | 130 | 110 | 16-3 | 4-Φ14 | 167 | 25 | 175 | |
| 80 | 185 | 150 | 125 | 18-3 | 4-Φ18 | 196 | 32 | 190 | |
| 100 | 205 | 170 | 145 | 18-3 | 4-Φ18 | 243 | 40 | 225 | |
| 125 | 235 | 200 | 175 | 20-30 | 8-Φ18 | 274 | 43 | 270 | |
| 150 | 260 | 225 | 200 | 20-30 | 8-Φ18 | 311 | 58 | 303 | |
| 200 | 315 | 280 | 255 | 22-3 | 8-Φ18 | 402 | 65 | 380 | |
| 250 | 370 | 335 | 310 | 24-3 | 12-Φ18 | 458 | 84 | 500 | |
| 300 | 435 | 395 | 362 | 24-4 | 12-Φ23 | 515 | 90 | 540 | |
| 350 | 485 | 445 | 412 | 26-4 | 12-Φ23 | 600 | 130 | 600 | |
