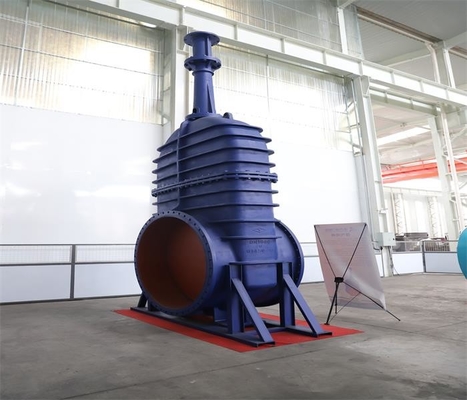

क्यूनिफॉर्म डबल डिस्क गैस मध्यम दबाव 0.1 एमपीए निकला हुआ गेट वाल्व

उपयोग:

यह वाल्व काम कर रहे तापमान 100 ℃ और काम के दबाव 0.1MPa के साथ गैस माध्यम पाइपलाइन पर लागू होता है।इसका उपयोग क्लोज-सर्किट उपकरण के रूप में किया जाता है।यह मुख्य रूप से धातुकर्म, कोक बनाने, गैस, रसायन और अन्य उद्यमों में गैस पाइपलाइनों के नियंत्रण को खोलने और बंद करने के लिए उपयोग किया जाता है।

संरचना और कार्य सिद्धांत

1. वाल्व निकला हुआ किनारा जुड़ा हुआ है, और उत्पाद मानक GB / t12232 . है

2. वाल्व मुख्य रूप से वाल्व बॉडी, गेट, वाल्व कवर, वाल्व रॉड, ट्रांसमिशन सपोर्ट, कॉलम, इलेक्ट्रिक डिवाइस इत्यादि से बना होता है। इसका क्रिया सिद्धांत मुख्य रूप से डबल रैम के बीच में शीर्ष केंद्र द्वारा उत्पन्न वेज संपीड़न के माध्यम से होता है , ताकि वाल्व के सीलिंग प्रभाव को प्राप्त किया जा सके।विद्युत उपकरण वाल्व स्टेम नट के रोटेशन को वाल्व स्टेम को ऊपर और नीचे करने के लिए ड्राइव करता है, ताकि राम के ऊर्ध्वाधर तरल पदार्थ के ऊपर और नीचे आंदोलन और उद्घाटन और समापन के उद्देश्य को प्राप्त किया जा सके।

भंडारण, स्थापना और उपयोग के निर्देश

1. उत्पाद को सूखे गोदाम में रखा जाएगा और खुली हवा में संग्रहित नहीं किया जाएगा।

2. लंबी अवधि के भंडारण के लिए, इसे नियमित रूप से बनाए रखा जाएगा।

3. वाल्व लंबवत और क्षैतिज पाइपलाइनों पर स्थापित किया जा सकता है।

4. स्थापना से पहले दबाव परीक्षण किया जाएगा, और स्थापना आवश्यकताओं को पूरा करने के बाद ही किया जा सकता है।

5. स्थापना से पहले पाइप और वाल्व की आंतरिक गुहा को साफ करें।

6. वाल्व स्थापना के बाद बड़े बाहरी बल के अधीन नहीं होगा।

7. परिचालन की स्थिति प्रदर्शन विनिर्देश में आवश्यकताओं के अनुरूप होगी।

आयाम
