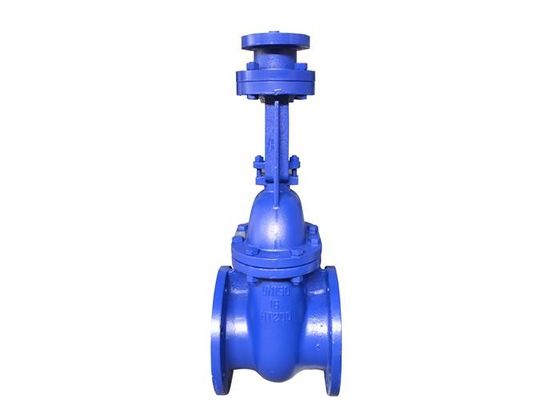

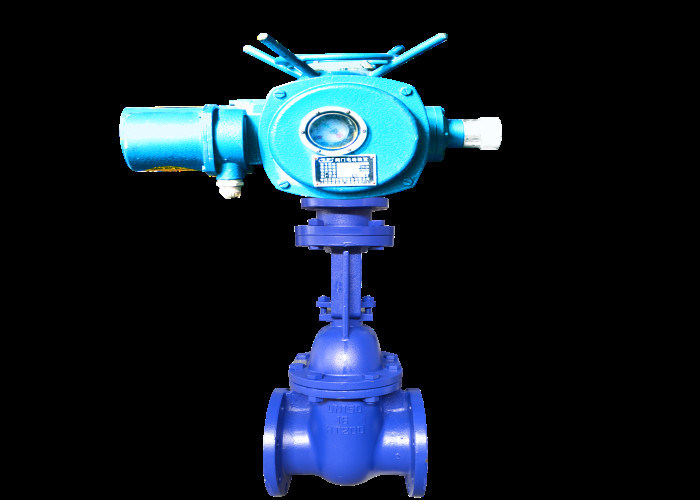

मोटराइज्ड क्यूनिफॉर्म कास्ट आयरन प्रेशर 1.0 एमपीए डीएन 50 ~ डीएन 600 फ्लैंग्ड गेट वाल्व

संरचना और क्रिया सिद्धांत

1. वाल्व निकला हुआ किनारा जुड़ा हुआ है और जीबी / टी 12232 मानक का अनुपालन करता है।वाल्व मुख्य रूप से वाल्व बॉडी, गेट, वाल्व रॉड, वाल्व कवर, वाल्व रॉड नट, हैंड व्हील और अन्य भागों से बना होता है।

2. वाल्व वाल्व स्टेम को ऊपर और नीचे ले जाने के लिए हाथ के पहिये को घुमाकर वाल्व स्टेम नट को घुमाता है, ताकि राम को उठने या गिरने के लिए ड्राइव किया जा सके और खोलने के उद्देश्य को प्राप्त करने के लिए तरल पदार्थ के लिए एक रैखिक विस्थापन लंबवत बना दिया जा सके। समापन

वाल्व सुविधाएँ

1. सरल आकार, अच्छी निर्माण प्रक्रिया, विस्तृत आवेदन सीमा और आसान स्थापना।

2. संरचना उचित और कॉम्पैक्ट है, वॉल्यूम छोटा है, और बड़े पैमाने पर बंद करने वाले हिस्से (गेट) पच्चर संरचना को अपनाते हैं, जो ऑपरेशन के दौरान असामान्य भार या तापमान के कारण वाल्व शरीर के विरूपण की स्वचालित रूप से क्षतिपूर्ति कर सकता है, और सीलिंग सुरक्षित है और विश्वसनीय।

3. माध्यम गेट वाल्व के दोनों ओर से किसी भी दिशा में प्रवाहित हो सकता है, जिसे जोड़ा या काटा जा सकता है

भंडारण, स्थापना और उपयोग में सावधानियां

1. इस उत्पाद को सूखे गोदाम में रखा जाएगा और खुली हवा में संग्रहित नहीं किया जाएगा।

2. दीर्घकालिक भंडारण के लिए नियमित रखरखाव की आवश्यकता होती है।

3. स्थापना से पहले दबाव परीक्षण और निरीक्षण किया जाएगा, और स्थापना योग्य होने के बाद ही स्थापना की जा सकती है।

4. स्थापना से पहले पाइप और वाल्व की आंतरिक गुहा को साफ करें।

5. हाथ के पहिये का उपयोग उठाने के लिए नहीं किया जा सकता है।संचालन के दौरान कोई सहायक लीवर नहीं जोड़ा जाएगा।यदि हाथ का पहिया दक्षिणावर्त घूमता है, तो यह बंद है, अन्यथा यह खुला है।

6. परिचालन की स्थिति प्रदर्शन विनिर्देश में तकनीकी आवश्यकताओं को पूरा करेगी।

7. स्थापना के बाद, उत्पाद को बड़े बाहरी बल के अधीन नहीं किया जाएगा, और यदि आवश्यक हो तो वाल्व ब्रैकेट सेट किया जाएगा।

8. जब स्थानीय न्यूनतम तापमान 4 ℃ से कम हो, तो थर्मल इन्सुलेशन सुरक्षा प्रदान की जानी चाहिए;जब इसे अंत वाल्व के रूप में उपयोग किया जाता है, तो पाइप की दीवार के तापमान को 0 ℃ से कम होने से रोकने के लिए साथी पाइप या जैकेट का उपयोग हीटिंग के लिए किया जाएगा।

9. इसे पाइपलाइन असर कंपन या मध्यम तापमान के तेजी से परिवर्तन पर स्थापित करने और इसका उपयोग करने के लिए सख्ती से प्रतिबंधित है।

10. डीएन 300 क्षैतिज और लंबवत पाइपलाइनों पर स्थापित किया जा सकता है।जब क्षैतिज पाइपलाइनों के लिए उपयोग किया जाता है, तो हैंडव्हील को ऊपर की ओर स्थापित किया जाना चाहिए;DN350 को क्षैतिज पाइपलाइन पर स्थापित किया जाएगा, जिसमें हाथ का पहिया ऊपर की ओर होगा;क्षैतिज स्थापना के लिए विशेष अनुकूलन की आवश्यकता है;मीडिया की प्रवाह दिशा अप्रतिबंधित है।
