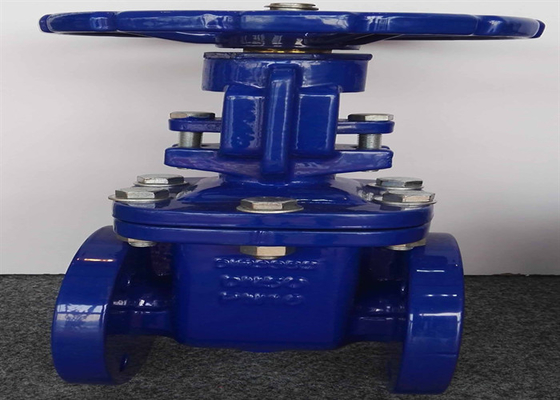

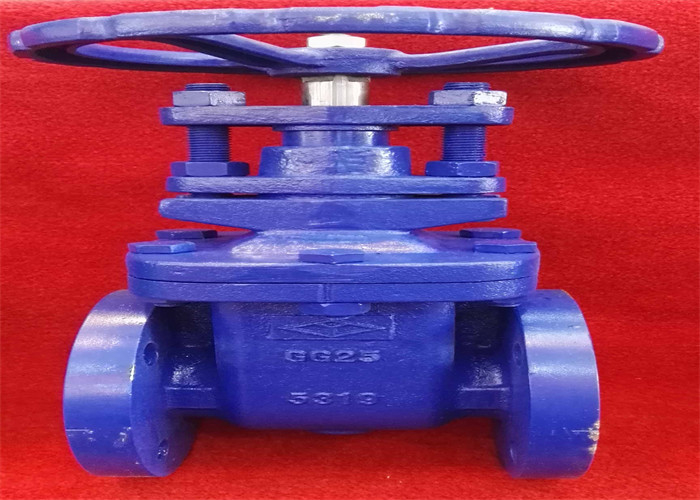

F4/F5 DIN3352 मेटल सील नॉन-राइजिंग स्टेम / OS कास्ट आयरन फ्लैंग्ड गेट वाल्व

परिचय

गेट वाल्व का उद्घाटन और समापन भाग एक राम है, और राम की गति की दिशा द्रव दिशा के लंबवत है।गेट वाल्व का उपयोग कट-ऑफ माध्यम के रूप में किया जाता है।जब यह पूरी तरह से खुल जाता है, तो पूरा प्रवाह चैनल सीधा होता है।इस समय, मध्यम ऑपरेशन का दबाव नुकसान * छोटा होता है।सीलिंग तत्वों के रूप के अनुसार, गेट वाल्व को अक्सर कई अलग-अलग प्रकारों में विभाजित किया जाता है, जैसे कि वेज गेट वाल्व, फ्लैट गेट वाल्व, समानांतर डबल गेट वाल्व, वेज डबल गेट वाल्व, आदि। गेट वाल्व आमतौर पर काम करने की स्थिति के लिए उपयुक्त होते हैं। बार-बार खोलने और बंद करने की आवश्यकता नहीं है और गेट को पूरी तरह से खुला या पूरी तरह से बंद रखें।विनियमन या थ्रॉटलिंग के रूप में उपयोग के लिए उपयुक्त नहीं है।पानी, भाप, तेल, नाइट्रिक एसिड, एसिटिक एसिड, ऑक्सीकरण माध्यम, यूरिया और अन्य मीडिया के लिए विभिन्न सामग्रियों का उपयोग किया जा सकता है।
ड्राइविंग उपकरणों में हैंड व्हील, बेवल गियर, इलेक्ट्रिक, न्यूमेटिक आदि शामिल हैं।


संरचनात्मक विशेषता



1. राम में दो सीलिंग सतहें होती हैं, * यह आमतौर पर प्रयोग किया जाता है कि राम की दो सीलिंग सतहें एक वेज बनाती हैं, और वेज कोण वाल्व पैरामीटर के साथ भिन्न होता है, आमतौर पर 5 डिग्री।
2. वेज गेट वाल्व का सीलिंग सिद्धांत वेज पर दो सीलिंग सतहों और वाल्व बॉडी पर दो सीलिंग सतहों के निकट संयोजन द्वारा सीलिंग प्राप्त करना है।
3. वेज गेट वाल्व को वाल्व स्टेम द्वारा संचालित गेट वाल्व के विभिन्न उद्घाटन और समापन मोड के अनुसार बढ़ते स्टेम गेट वाल्व (स्टेम गेट वाल्व उठाने) और गैर बढ़ते स्टेम गेट वाल्व (रोटेटिंग स्टेम गेट वाल्व) में विभाजित किया जा सकता है।
4. वेज गेट वाल्व को विभिन्न गेट संरचना के अनुसार लोचदार गेट वाल्व और कठोर गेट वाल्व में विभाजित किया जा सकता है।
5. वाल्व बॉडी डाली जाती है, वाल्व बॉडी और बोनट बोल्ट से जुड़े होते हैं, मध्य निकला हुआ किनारा सर्पिल घाव गैसकेट द्वारा सील कर दिया जाता है, और जब ग्राहकों की विशेष आवश्यकताएं होती हैं तो धातु की अंगूठी का भी उपयोग किया जा सकता है।
6. चैनल चिकना है और प्रवाह गुणांक छोटा है।सीलिंग सतह कम खुरदरी होती है और माध्यम से मिटती है।
7. सीलिंग सतह मिश्र धातु इस्पात या सीमेंटेड कार्बाइड से बनी होती है, जिसमें अच्छे पहनने के प्रतिरोध और खरोंच प्रतिरोध होते हैं।
8. विश्वसनीय सीलिंग और हल्के और लचीले संचालन के साथ लचीली ग्रेफाइट पैकिंग को अपनाया जाता है।
9. प्रवाह को परेशान किए बिना और दबाव को कम किए बिना, माध्यम की प्रवाह दिशा अप्रतिबंधित है।
10. उपयोगिता मॉडल में सरल आकार, छोटी संरचनात्मक लंबाई, अच्छी विनिर्माण क्षमता और विस्तृत अनुप्रयोग सीमा के फायदे हैं।



आयाम

बुनियादी मानक
