उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|

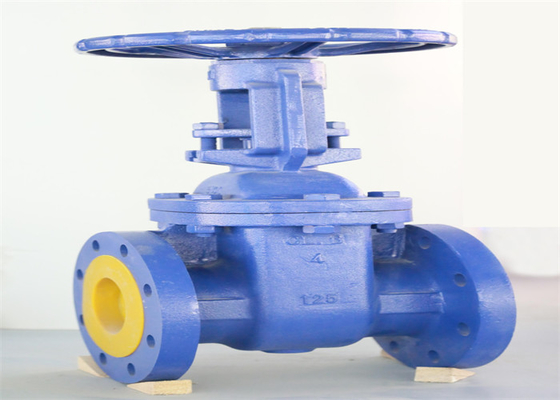

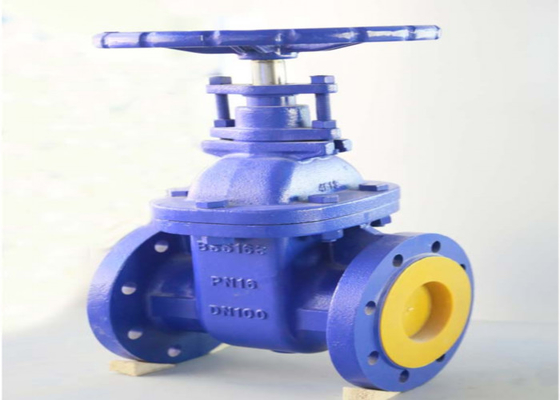

| प्रोडक्ट का नाम: | निकला हुआ गेट वाल्व | रंग: | ग्राहक का अनुरोध |
|---|---|---|---|
| मानक: | बी एस | सामग्री: | नमनीय लोहे |
| पोर्ट आकार: | डीएन 40 ~ 600 | संबंध: | निकला हुआ किनारा समाप्त होता है |
| मीडिया: | पानी, भाप | दबाव: | कम दबाव |
| पहिया सामग्री: | नमनीय लोहे | सीट: | पीतल |
| हाई लाइट: | ओएस एंड वाई कास्ट आयरन गेट वाल्व,रस्टप्रूफ कास्ट आयरन गेट वाल्व,बीएस 5163 |
||
गेट वाल्व का उद्घाटन और समापन भाग गेट है।गेट की गति दिशा द्रव दिशा के लंबवत है।गेट वाल्व केवल पूरी तरह से खोला और पूरी तरह से बंद किया जा सकता है, समायोजित और थ्रॉटल नहीं किया जा सकता है।राम में दो सीलिंग सतहें हैं।सबसे अधिक इस्तेमाल किए जाने वाले मोड रैम वाल्व की दो सीलिंग सतहें वेज-शेप्ड और वेज-शेप्ड एंगल वॉल्व बनाती हैं
| डीएन (मिमी) | डीएन (एनसीएच) | ली | डी | डी1 | डी2 | बी | एफ | जेडडी | डी0 | हमीना | एचमैक्स |
| 50 | 2" | 178 | 165 | 125 | 102 | 20 | 3 | 4-18 | 180 | 279.6 | 334 |
| 65 | 2" | 190 | 185 | 145 | 122 | 20 | 3 | 4-18 | 180 | 308.2 | 379.6 |
| 80 | 3" | 203 | 200 | 160 | 138 | 22 | 3 | 8-18 | 200 | 366.6 | 452 |
| 100 | 4" | 229 | 220 | 180 | 158 | 24 | 3 | 8-18 | 250 | 417.5 | 527.5 |
| 125 | 5" | 254 | 250 | 210 | 188 | 26 | 3 | 8-18 | 250 | 485.5 | 620 |
| 150 | 6एन | 267 | 285 | 240 | 212 | 26 | 3 | 8-22 | 300 | 560.5 | 720 |
| 200 | 8एन | 292 | 340 | 295 | 268 | 30 | 3 | 8-22 | 360 | 715.6 | 930 |
| 250 | 10" | 330 | 405 | 355 | 320 | 32 | 3 | 12-26 | 360 | 849 | 1113.6 |
| 300 | 12" | 356 | 460 | 410 | 378 | 32 | 4 | 12-26 | 450 | 1003 | 1317 |
1. जांचें कि क्या भागों असेंबली से पहले योग्य हैं, और सेवा प्रदर्शन को प्रभावित करने वाले भागों को इकट्ठा नहीं किया जा सकता है;
2. वाल्व बॉडी की आंतरिक गुहा को साफ किया जाना चाहिए, और लॉकिंग रॉड के धागे को ग्रीस के साथ लेपित किया जाना चाहिए
3 निकला हुआ किनारा जोड़ने वाले बोल्टों को सममित रूप से और धीरे-धीरे कड़ा किया जाना चाहिए, और पैकिंग ग्रंथि अखरोट की कसने वाली कोहनी उपयुक्त होगी;
4. वाल्व की आंतरिक गुहा, माध्यम के साथ संपर्क सतह और समग्र वाल्व सतह को ग्राहक की आवश्यकताओं के अनुसार चित्रित किया जाएगा
5. उत्पाद को बिना जाम किए असेंबली के बाद लचीले ढंग से खोला और बंद किया जाएगा;
6 पूरी मशीन का दबाव परीक्षण bs5146 . की आवश्यकताओं को पूरा करेगा
7. डिजाइन मानक बीएस 5163 का अनुपालन करेगा, और निकला हुआ किनारा कनेक्शन बीएस 4504 का अनुपालन करेगा
8. संरचना की लंबाई के अनुसार लागू किया जाएगा |सो5752 मूल श्रृंखला 3
