उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | अग्नि सुरक्षा वाल्व | शरीर पदार्थ: | नमनीय लोहे |
|---|---|---|---|
| वाल्व का नाम: | चोटा सा वाल्व | वर्किंग टेम्परेचर: | ≤80 ℃ |
| काम का दबाव: | 1.6 एमपीए | कनेक्ट प्रकार: | वेफर |
| उपयुक्त माध्यम: | पानी | शरीर का रंग: | लाल रंग |
| हाई लाइट: | 80 मिमी वेफर तितली वाल्व,नमनीय लोहे वेफर तितली वाल्व,80 मिमी अग्नि सुरक्षा वाल्व |
||
वाल्व का व्यापक रूप से नगरपालिका पाइप नेटवर्क, जल ताप प्रणाली, निर्माण और अन्य उद्योगों की स्वच्छ जल प्रणाली में उपयोग किया जा सकता है।यह न केवल माध्यम को जल्दी से जोड़ या काट सकता है, बल्कि मध्यम प्रवाह को भी जल्दी से समायोजित कर सकता है।वाल्व का उपयोग पाइप लाइन या गैर संक्षारक माध्यम के उपकरण पर अवरोधन, कनेक्ट करने और प्रवाह को विनियमित करने के लिए किया जा सकता है।

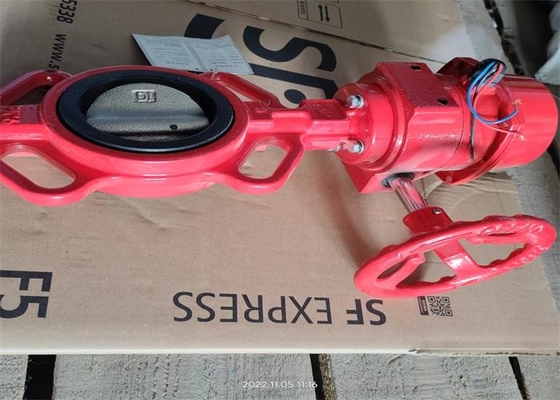

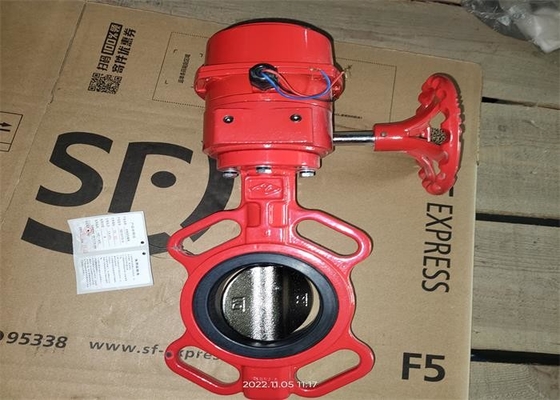

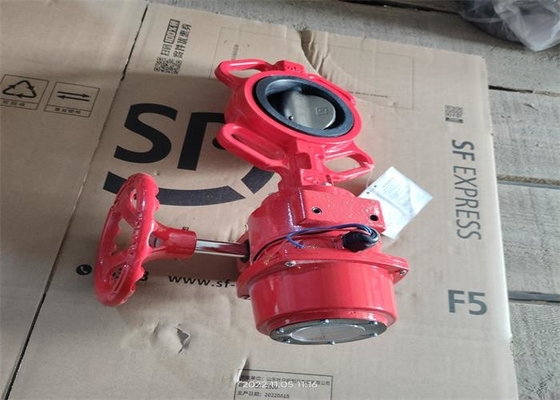

जब वाल्व के हैंडल को 90 ° घुमाया जाता है, तो वाल्व शाफ्ट भी घूमता है।वाल्व शाफ्ट तितली प्लेट को खोलने या बंद करने के लिए घुमाने के लिए ड्राइव करता है।प्रवाह को समायोजित करने के लिए डायल और हैंडल मिलते हैं
| टाइप | डीएन | एफ | ए | बी | जेड-डी | एल |
| D371X-10/16Q | 40 | 125 | 74 | 116 | 4-Φ19 | 43 |
| 50 | 125 | 74 | 116 | 4-Φ19 | 43 | |
| 65 | 145 | 82 | 124 | 4-Φ19 | 46 | |
| 80 | 160 | 89 | 132 | 4-Φ19 | 46 | |
| 100 | 180 | 106 | 186 | 4-Φ19 | 52 | |
| 125 | 210 | 119 | 195 | 4-Φ19 | 56 | |
| 150 | 240 | 136 | 212 | 4-Φ23 | 56 | |
| 200 | 295 | 170 | 225 | 4-Φ28 | 60 |
| भाग का नाम | भाग सामग्री |
| शरीर | नरम लोहा |
| सीट | तन्य लौह + ईपीडीएम |
| डिस्क | नरम लोहा |
| तना | कार्बन स्टील, एस.एस |
1. संरचनात्मक आयाम जीबी / टी 12221 का पालन करेंगे, छोटी मात्रा, हल्के वजन और आसान संचालन के साथ।
2. संरचना एक आधा शाफ्ट संरचना को गोद लेती है, जिसे 90 ° पर संचालित करते समय जल्दी से खोला जा सकता है;डिस्क प्लेट में उच्च शक्ति, बड़े प्रवाह क्षेत्र, छोटे वर्तमान प्रतिरोध और ऊर्जा की बचत होती है।
3. कनेक्शन या कट ऑफ के उद्देश्य को प्राप्त करने के लिए माध्यम किसी भी दिशा में निकला हुआ किनारा तितली वाल्व के दोनों किनारों से प्रवाहित हो सकता है।
1. खोलने और बंद करने के लिए पाइप लाइन पर वाल्व स्थापित किया गया है, और इसका उपयोग विनियमन और थ्रॉटलिंग के लिए भी किया जा सकता है।
2. वाल्व को किसी भी दिशा में स्थापित किया जा सकता है।
3. स्थापना से पहले पाइप और वाल्व गुहा को साफ करें।
4. स्थापना के बाद वाल्व बड़े बाहरी बल से मुक्त होगा।
5. पाइप लाइन पर वाल्व स्थापित किया गया है जो लंबे समय से बंद है, और इसे नियमित रूप से खोला और बंद किया जाना चाहिए।
6. जब स्थानीय न्यूनतम तापमान 4 ℃ से कम हो, तो थर्मल इन्सुलेशन संरक्षण किया जाएगा;अंत वाल्व के रूप में, पाइप की दीवार के तापमान को 0 ℃ से कम होने से रोकने के लिए ट्रेसिंग पाइप या जैकेट का उपयोग हीटिंग के लिए किया जाएगा।
7. इसे पाइपलाइन पर स्थापित करने और उपयोग करने के लिए सख्त वर्जित है जो कंपन या मध्यम तापमान के तेजी से परिवर्तन के अधीन है।
8. संचालन की स्थिति प्रदर्शन विनिर्देश में आवश्यकताओं के अनुरूप होगी
