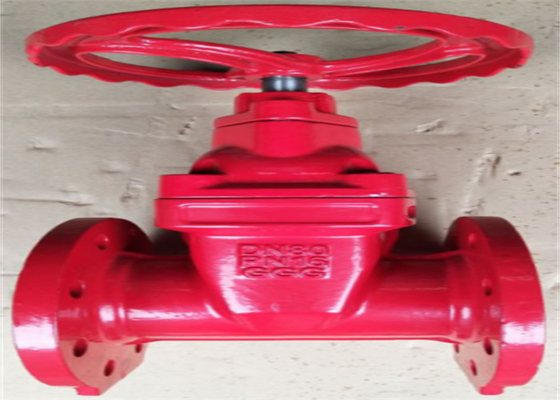

फायर गेट वाल्व निकला हुआ किनारा अंत तन्य लौह 1.6 एमपीए अग्नि सुरक्षा वाल्व

परिचय

सॉफ्ट सील गेट वाल्व, औद्योगिक वाल्व, सॉफ्ट सील गेट वाल्व का उद्घाटन और समापन हिस्सा गेट है।गेट की गति दिशा द्रव दिशा के लंबवत है।गेट वाल्व केवल पूरी तरह से खोला और पूरी तरह से बंद किया जा सकता है, समायोजित और थ्रॉटल नहीं किया जा सकता है।राम में दो सीलिंग सतहें हैं।सबसे अधिक इस्तेमाल किए जाने वाले मोड रैम वाल्व की दो सीलिंग सतहें एक वेज बनाती हैं, और वेज कोण वाल्व पैरामीटर के साथ बदलता रहता है।नाममात्र व्यास DN50 ~ DN1200 है, और सेवा तापमान: ≤ 200 ℃।

उत्पाद सिद्धांत

वेज गेट वाल्व के गेट को एक पूरे में बनाया जा सकता है, जिसे स्टील गेट वाल्व कहा जाता है;इसे एक रैम में भी बनाया जा सकता है जो प्रसंस्करण प्रक्रिया में सीलिंग सतह के कोण के विचलन के लिए इसकी विनिर्माण क्षमता में सुधार करने के लिए मामूली विरूपण उत्पन्न कर सकता है।इस तरह के राम को लोचदार राम कहा जाता है।

सॉफ्ट सील गेट वाल्व को बढ़ते स्टेम सॉफ्ट सील गेट वाल्व और नॉन राइजिंग स्टेम सॉफ्ट सील गेट वाल्व में विभाजित किया गया है।आमतौर पर, उठाने वाली छड़ पर समलम्बाकार धागे होते हैं।राम के बीच में नट और वाल्व बॉडी पर गाइड ग्रूव के माध्यम से, रोटरी गति को रैखिक गति में बदल दिया जाता है, अर्थात ऑपरेटिंग टॉर्क को ऑपरेटिंग थ्रस्ट में बदल दिया जाता है।जब वाल्व खोला जाता है, जब राम की उठाने की ऊंचाई वाल्व व्यास के 1:1 गुना के बराबर होती है, तो द्रव चैनल पूरी तरह से अनब्लॉक हो जाता है, लेकिन ऑपरेशन के दौरान इस स्थिति की निगरानी नहीं की जा सकती है।वास्तविक उपयोग में, वाल्व स्टेम के शीर्ष का उपयोग चिह्न के रूप में किया जाता है, अर्थात, जिस स्थिति को खोला नहीं जा सकता है, उसका उपयोग पूरी तरह से खुली स्थिति के रूप में किया जाता है।तापमान परिवर्तन के कारण होने वाली लॉकिंग घटना पर विचार करने के लिए, इसे आमतौर पर चोटी की स्थिति में खोला जाता है और फिर पूरी तरह से खुले वाल्व की स्थिति के रूप में 1/2-1 मोड़ वापस कर दिया जाता है।इसलिए, वाल्व की पूर्ण खुली स्थिति रैम की स्थिति (यानी स्ट्रोक) के अनुसार निर्धारित की जाएगी।इस तरह के वाल्व को आमतौर पर पाइपलाइन में क्षैतिज रूप से स्थापित किया जाना चाहिए

आयाम
