उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|

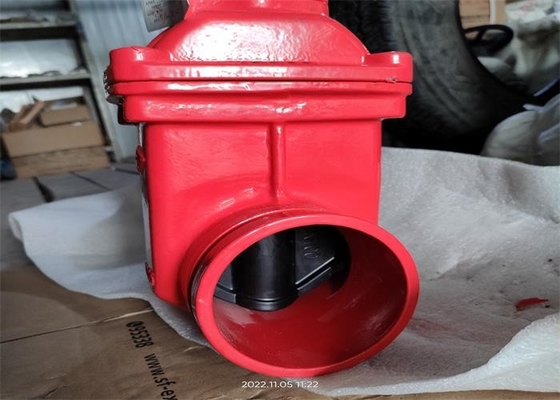

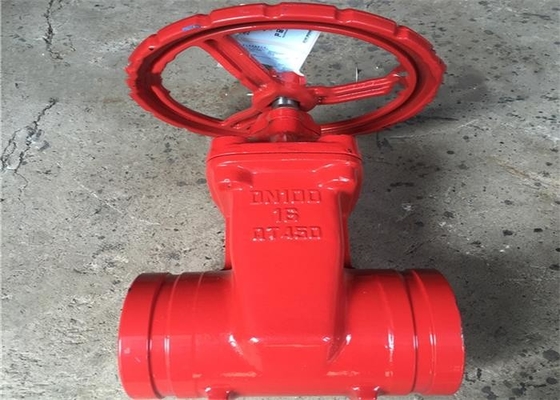

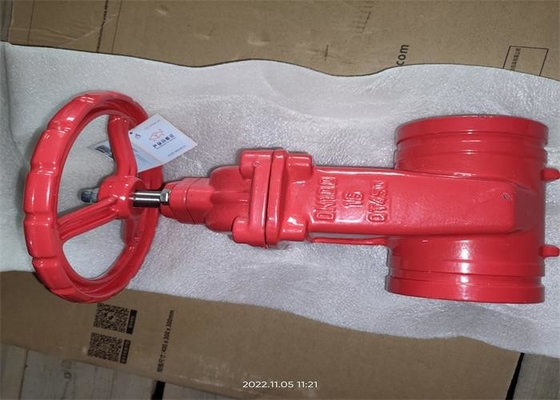

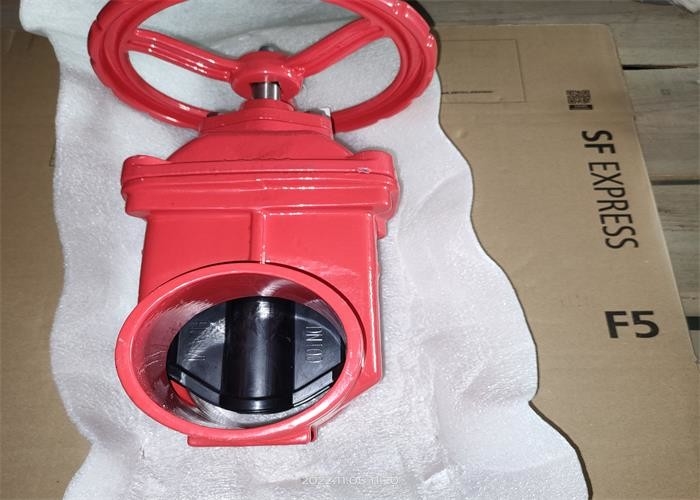

| उत्पाद का नाम: | अग्नि सुरक्षा वाल्व | तापमान: | ≤80 ℃ |
|---|---|---|---|
| वाल्व का नाम: | गेट वाल्व | शरीर पदार्थ: | नमनीय लोहे |
| सीट सामग्री: | ईपीडीएम + नमनीय लोहा | रंग शरीर: | लाल रंग |
| शक्ति: | हैंडल व्हील | दबाव: | 1.6 एमपीए |
| हाई लाइट: | रेड नॉन राइजिंग स्टेम गेट वाल्व,नॉन राइजिंग स्टेम गेट वाल्व 1.6mpa,हैंडल व्हील फायर प्रोटेक्शन वाल्व |
||
वाल्व का उपयोग मध्यम तापमान में किया जा सकता है जो 80 ℃ पाइपलाइन और प्रवाह को विनियमित करने और अवरोधन करने के लिए उपकरण से अधिक नहीं है
वाल्व स्टेम को चालू करने, गेट को ऊपर या नीचे चलाने के लिए हैंडव्हील के रोटेशन पर निर्भर करता है, ताकि खोलने और बंद करने के उद्देश्य को प्राप्त किया जा सके।तनाव के तहत राम द्वारा उत्पन्न सूक्ष्म विरूपण की भरपाई करके सीलिंग के प्रभाव को प्राप्त किया जा सकता है।
| भाग का नाम | भाग सामग्री |
| शरीर, बोनट | नरम लोहा |
| डिस्क | नमनीय लोहा + ईपीडीएम |
| तना | एसएस |
| अखरोट का तना | पीतल / नमनीय |
| आकार | आमने-सामने एल | ए | बी | डी | डी1 | एच |
| 50 | 145 |
9.5
|
14.5 | 55.6 | 60 | 203 |
| 65 | 160 | 71.6 | 76 | 222 | ||
| 80 | 170 | 84.6 | 89 | 257 | ||
| 100 | 180 | 16 | 109 | 114 | 293.5 | |
| 125 | 254 | 135.6 | 140 | 355 | ||
| 150 | 240 | 160.6 | 165 | 409 | ||
| 200 | 275 | 13 | 19 | 214 | 219 | 504 |
1. सरल आकार, हल्का वजन, अच्छी निर्माण तकनीक, आवेदन की विस्तृत श्रृंखला, स्थापित करने में आसान।
2. उचित और कॉम्पैक्ट संरचना, छोटी मात्रा, बंद द्रव्यमान भागों (गेट) कील संरचना का उपयोग करके, काम में स्वचालित रूप से वाल्व शरीर, सुरक्षित और विश्वसनीय सील के विरूपण के कारण होने वाले असामान्य भार या तापमान की भरपाई कर सकते हैं।
3. जोड़ने या काटने के उद्देश्य को प्राप्त करने के लिए माध्यम किसी भी दिशा में गेट वाल्व के दोनों किनारों से प्रवाहित हो सकता है।
4. खोलना और बंद करना अधिक श्रम-बचत है।खोलते और बंद करते समय गेट प्लेट की गति की दिशा माध्यम के प्रवाह की दिशा के लंबवत होती है।
5. सीवेज डिस्चार्ज, गेट वाल्व जंग प्रतिरोध के लिए इस्तेमाल किया जा सकता है, गेट प्लेट जंग विशेषताओं को रोकें।
1. वाल्व को सूखे गोदाम में रखा जाता है।इसे खुली हवा में रखना सख्त मना है।
2. दीर्घकालिक भंडारण, नियमित रूप से बनाए रखा जाना चाहिए।
3. यह उत्पाद किसी भी स्थिति और किसी भी पाइपलाइन में स्थापित किया जा सकता है, उपयोग की स्थिति प्रदर्शन विनिर्देश में आवश्यकताओं के अनुरूप होनी चाहिए।
4. स्थापना से पहले पाइप और वाल्व गुहा को साफ किया जाना चाहिए।
5. स्थापना के बाद, उत्पाद को बड़ी बाहरी ताकतों के अधीन नहीं किया जाना चाहिए।
6. जब स्थानीय न्यूनतम तापमान 4 ℃ से कम हो, तो इन्सुलेशन संरक्षण किया जाना चाहिए;ट्यूब की दीवार के तापमान को 0 ℃ से कम करने से रोकने के लिए अंत वाल्व का उपयोग पाइप या जैकेट हीटिंग के साथ किया जाना चाहिए।
7. मध्यम तापमान में कंपन या तेजी से परिवर्तन सहन करने वाली पाइपलाइनों में स्थापित करने और उपयोग करने के लिए सख्त वर्जित है।
8. पाइपलाइन पर लोचदार सीट सीलिंग वाल्व स्थापित नहीं किया जाना चाहिए जिसका कामकाजी दबाव नाममात्र दबाव से अधिक है।
9. इलास्टिक इंटरसीट वाल्व का उपयोग अनुबंधित लाइनों पर नहीं किया जाना चाहिए जब तक कि निर्माता द्वारा अन्यथा अनुशंसित या प्रदर्शित नहीं किया जाता है।
10. ऑपरेशन के दौरान क्षति को रोकने के लिए, यह अनुशंसा की जाती है कि DN40 ~ 100 का ऑपरेटिंग टॉर्क 270N.m और DN125 ~ 300 से अधिक न हो। मान 400 Nm से कम होना चाहिए, DN350to 600 500N.m से कम होना चाहिए, और ≥DN700 700N.m से कम होना चाहिए।
