उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रोडक्ट का नाम: | वेफर तितली वाल्व | संबंध: | निकला हुआ किनारा / वेफर, वेफर |
|---|---|---|---|
| शरीर पदार्थ: | कार्बन स्टील, स्टील | मानक: | जीबी / टी, चीनी मानक |
| रंग: | अनुकूलित | सीट सामग्री: | एसएस, स्टील |
| दबाव: | मध्यम दबाव, कम दबाव | डिस्क: | कार्बन स्टील |
| हाई लाइट: | 1.0mpa वेफर वाल्व,हैंडल वेफर वाल्व,1.0mpa वेफर प्रकार तितली वाल्व |
||

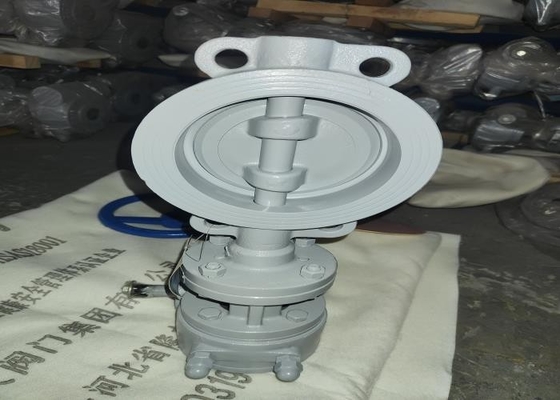

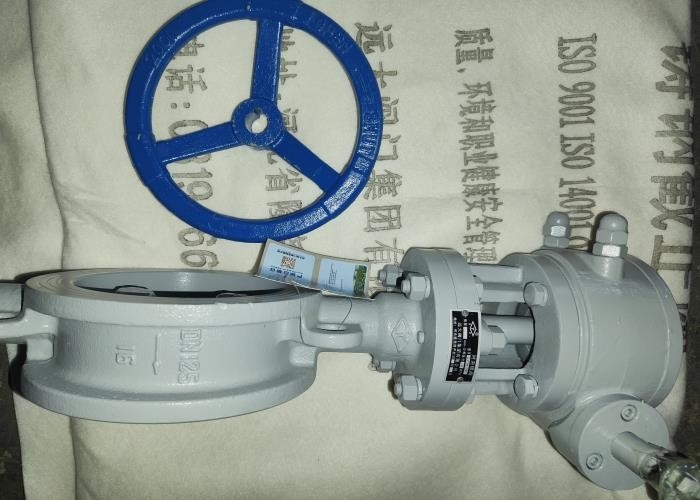

संभाल तितली वाल्व संरचना में सरल, आकार में छोटा और वजन में हल्का होता है, और इसमें केवल कुछ भाग होते हैं।और केवल 90 डिग्री घुमाने की जरूरत है, जल्दी से खोला और बंद किया जा सकता है, सरल ऑपरेशन, और वाल्व में अच्छी द्रव नियंत्रण विशेषताएं हैं।जब तितली वाल्व पूरी तरह से खुली स्थिति में होता है, तो तितली प्लेट की मोटाई एकमात्र प्रतिरोध होती है जब माध्यम वाल्व शरीर से बहता है, इसलिए वाल्व द्वारा उत्पन्न दबाव ड्रॉप छोटा होता है, इसलिए इसमें बेहतर प्रवाह नियंत्रण विशेषताएं होती हैं।
यह वाल्व बॉडी, डिस्क, ब्रैकेट, वाल्व स्टेम, इलेक्ट्रिक डिवाइस, सीलिंग रिंग आदि से बना है
| टाइप |
आकार |
एल | एच | एच1 | ए1 | बी1 | 6 किलो | 10 किलो | ||
| डी1 | जेड-डी | डी1 | जेड-डी | |||||||
|
D373H -6सी/10सी |
50 | 43 | 112 | 350 | 180 | 200 | 110 | 4-Φ14 | 125 | 4-Φ18 |
| 65 | 46 | 115 | 370 | 180 | 200 | 130 | 4-Φ14 | 145 | 8-Φ18 | |
| 80 | 49 | 120 | 380 | 180 | 200 | 150 | 4-Φ18 | 160 | 8-Φ18 | |
| 100 | 56 | 138 | 420 | 180 | 200 | 170 | 4-Φ18 | 180 | 8-Φ18 | |
| 125 | 64 | 164 | 460 | 180 | 200 | 200 | 8-Φ18 | 210 | 8-Φ18 | |
| 150 | 70 | 175 | 555 | 270 | 280 | 225 | 8-Φ18 | 240 | 8-Φ22 | |
| 200 | 89 | 208 | 605 | 270 | 280 | 280 | 8-Φ18 | 295 | 8-Φ22 | |
| 250 | 114 | 243 | 680 | 270 | 280 | 335 | 12-Φ18 | 350 | 12-Φ22 | |
| 300 | 114 | 283 | 800 | 380 | 420 | 395 | 12-Φ22 | 400 | 12-Φ22 | |
| 350 | 127 | 310 | 835 | 380 | 420 | 445 | 12-Φ22 | 460 | 16-Φ22 | |
| 400 | 140 | 340 | 915 | 450 | 470 | 495 | 16-Φ22 | 515 | 16-Φ26 | |
| 450 | 152 | 380 | 960 | 480 | 490 | 550 | 16-Φ22 | 565 | 20-Φ26 | |
| 500 | 152 | 410 | 1020 | 480 | 490 | 600 | 20-Φ22 | 620 | 20-Φ26 | |
| 600 | 154 | 470 | 1225 | 480 | 490 | 705 | 20-Φ26 | 725 | 20-Φ30 | |
| 700 | 165 | 550 | 1355 | 640 | 660 | 810 | 24-Φ26 | 840 | 24-Φ30 | |
| 800 | 190 | 640 | 1470 | 640 | 660 | 920 | 24-Φ30 | 950 | 24-Φ33 | |
| 900 | 203 | 710 | 1545 | 750 | 860 | 1020 | 24-Φ30 | 1050 | 28-Φ33 | |
| 1000 | 216 | 770 | 1795 | 850 | 900 | 1120 | 28-Φ30 | 1160 | 28-Φ36 | |
| 1200 | 254 | 890 | 1965 | 850 | 900 | 1340 | 32-Φ33 | 1380 | 32-Φ39 | |
| मुख्य हिस्सा | भाग सामग्री |
| शरीर, डिस्क, योक | डब्ल्यूसीबी |
| तना | 2Cr13 |
| एक प्रकार का अंगूठी | 430+ग्रेफाइट अभ्रक |
1. वाल्व को सूखे गोदाम में रखा जाता है।इसे खुली हवा में रखना सख्त मना है।
2. दीर्घकालिक भंडारण, नियमित रखरखाव।
3. वाल्व क्षैतिज या ऊर्ध्वाधर पाइप पर स्थापित है, लेकिन इसे आसान संचालन के लिए खोला और बंद किया जाना चाहिए।
4. स्थापना से पहले दबाव परीक्षण किया जाना चाहिए, और स्थापना आवश्यकताओं को पूरा कर सकती है।
5. स्थापना से पहले पाइप और वाल्व गुहा को साफ किया जाना चाहिए।
6. स्थापना के बाद वाल्व को बड़ी बाहरी ताकतों के अधीन नहीं किया जाएगा।
7. स्थापित करते समय मध्यम प्रवाह दिशा वाल्व शरीर के तीर दिशा के अनुरूप होनी चाहिए।
8. संचालन की स्थिति प्रदर्शन विनिर्देश में तकनीकी आवश्यकताओं को पूरा करेगी।
| संभावित दोष | दोष का कारण | निष्कासन का तरीका |
| पैकिंग का रिसाव |
1. भराई की समाप्ति या उम्र बढ़ने 2. ग्रंथि का बोल्ट कड़ा नहीं होता है |
1. पैकिंग बदलें 2. ग्रंथि बोल्ट को समान रूप से कस लें |
| अंत टोपी रिसाव |
1. बोल्ट कड़ा नहीं होता है 2. ओ-रिंग क्षतिग्रस्त है |
1. बोल्ट कस लें। 2. ओ-रिंग को बदलें |
| सीलिंग सतह रिसाव |
1. वाल्व स्थापना दिशा मध्यम प्रवाह दिशा के साथ असंगत है 2. शटडाउन जगह पर नहीं है 3. सीलिंग सतह पर स्केलिंग है 4. सीलिंग सतह क्षतिग्रस्त है |
1. स्थापना की जाँच करें 2. एक्ट्यूएटर पर स्क्रू को फिर से समायोजित करें और उन्हें जगह पर बंद करें 3. बिल्डअप को साफ करें 4. सीलिंग सतह को फिर से पीसें और मरम्मत करें |
