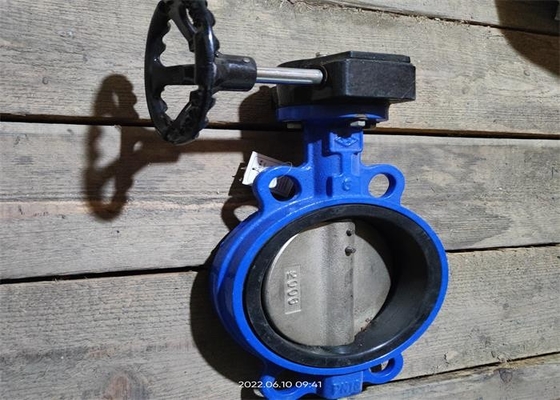

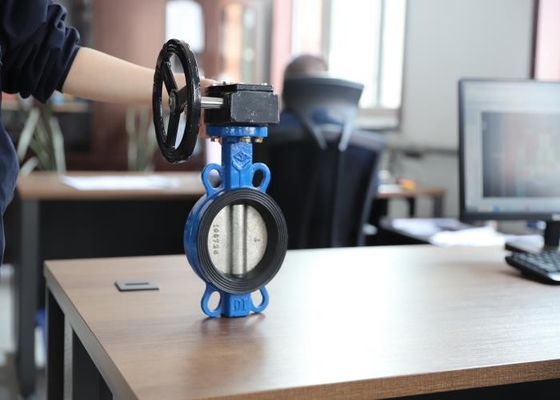

एपीआई मानक कास्ट आयरन सामग्री जल मध्यम वेफर तितली वाल्व

परिचय

संभाल तितली वाल्व संरचना में सरल, आकार में छोटा और वजन में हल्का होता है, और इसमें केवल कुछ भाग होते हैं।और केवल 90 डिग्री घुमाने की जरूरत है, जल्दी से खोला और बंद किया जा सकता है, सरल ऑपरेशन, और वाल्व में अच्छी द्रव नियंत्रण विशेषताएं हैं।जब तितली वाल्व पूरी तरह से खुली स्थिति में होता है, तो तितली प्लेट की मोटाई एकमात्र प्रतिरोध होती है जब माध्यम वाल्व शरीर से बहता है, इसलिए वाल्व द्वारा उत्पन्न दबाव ड्रॉप छोटा होता है, इसलिए इसमें बेहतर प्रवाह नियंत्रण विशेषताएं होती हैं।

कॉनस्ट आकार

मुख्य भाग का नाम और सामग्री

वाल्व के लक्षण

1. संरचना अर्ध-अक्ष संरचना को गोद लेती है, 90 डिग्री ऑपरेशन तेजी से खुलता है;प्लेट में उच्च शक्ति, बड़े प्रवाह क्षेत्र, छोटे प्रवाह प्रतिरोध और ऊर्जा की बचत होती है।
2. माध्यम किसी भी दिशा में निकला हुआ किनारा डिस्क वाल्व के दोनों किनारों से प्रवाहित हो सकता है, कनेक्ट करने या काटने के उद्देश्य को प्राप्त कर सकता है।
3. नो टेंपर पिन स्ट्रक्चर डिज़ाइन: वाल्व शाफ्ट और वाल्व प्लेट के बीच ट्रांसमिशन कनेक्शन हेक्सागोनल कनेक्शन के रूप को अपनाता है, जो प्रभावी रूप से रिसाव को हल करता है और मूल मध्य रेखा वाल्व कोन पिन के छिपे हुए खतरों को दूर करता है, वाल्व सीलिंग में बहुत सुधार करता है प्रदर्शन और संचालन सुरक्षा, और मूल मध्य रेखा तितली वाल्व कोन पिन से गिरने की समस्या को पूरी तरह से हल करता है।
4. अच्छा सीलिंग प्रदर्शन: क्योंकि वाल्व बिना पिन डिज़ाइन को अपनाता है, यह मूल मध्य रेखा तितली वाल्व के शंकु पिन रिसाव की समस्या को पूरी तरह से हल करता है;वाल्व सीट इंटीग्रल वल्केनाइजेशन प्रक्रिया को अपनाती है।एक ओर, वाल्व सीट और मूल मध्य रेखा वाल्व के दबाव परीक्षण में मौजूद शरीर के बीच रिसाव की समस्या हल हो जाती है।दूसरी ओर, वल्केनाइज्ड सीट की साइड सीलिंग सतह चौड़ी होती है और पाइप निकला हुआ किनारा के साथ सीलिंग को अधिक विश्वसनीय बनाने के लिए तीन ओ-रिंग टाइप सीलिंग वॉटरलाइन जोड़े जाते हैं।निकला हुआ किनारा गैसकेट सहेजा गया है।


एहतियात

1. खोलने और बंद करने के लिए पाइप लाइन पर वाल्व स्थापित किया गया है, और इसका उपयोग समायोजन और थ्रॉटलिंग के लिए भी किया जा सकता है।
2. वाल्व को किसी भी दिशा में स्थापित किया जा सकता है।
3. स्थापना से पहले पाइप और वाल्व गुहा को साफ किया जाना चाहिए।
4. स्थापना के बाद वाल्व को बड़ी बाहरी ताकतों के अधीन नहीं किया जाएगा।
5. वाल्व पाइप लाइन पर स्थापित है जो लंबे समय से बंद है, और इसे नियमित रूप से खोला और बंद किया जाना चाहिए।
6. जब स्थानीय न्यूनतम तापमान 4 ℃ से कम हो, तो इन्सुलेशन सुरक्षा ली जानी चाहिए;चूंकि पाइप की दीवार के तापमान को 0 ℃ से नीचे रखने के लिए अंत वाल्व का उपयोग पाइप या जैकेट हीटिंग के साथ किया जाना चाहिए।
7. कंपन या मध्यम तापमान के तेजी से परिवर्तन के तहत पाइपलाइन में स्थापित करना और उपयोग करना सख्त वर्जित है।
8. संचालन की स्थिति प्रदर्शन विनिर्देश में आवश्यकताओं के अनुरूप होगी
