उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रोडक्ट का नाम: | फ्लोटिंग बॉल वाल्व | रंग: | ग्राहक का अनुरोध |
|---|---|---|---|
| नाम: | निकला हुआ किनारा गेंद वाल्व | मानक: | एपीआई मानक |
| आकार: | डीएन 15 ~ डीएन 150 | शरीर पदार्थ: | 304; स्टेनलेस स्टील |
| संबंध: | flange; निकला हुआ किनारा; RF आरएफ | काम का दबाव: | 1.0-1.6 एमपीए (10-25बार) |
| हाई लाइट: | 4 इंच निकला हुआ किनारा फ्लोटिंग बॉल वाल्व,स्टेनलेस स्टील निकला हुआ किनारा फ्लोटिंग बॉल वाल्व,4 इंच निकला हुआ किनारा फ्लोट वाल्व |
||

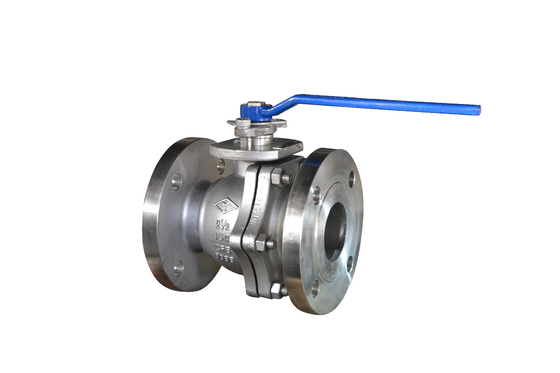

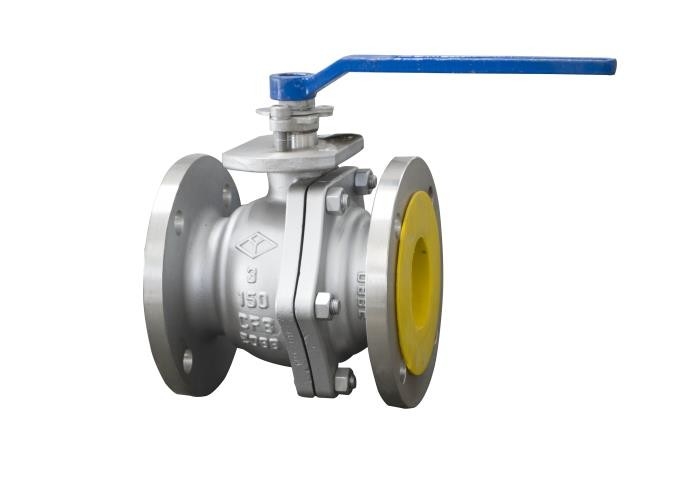

स्टेनलेस स्टील के फ्लैंग्ड बॉल वाल्व को कसकर बंद करने के लिए केवल 90 डिग्री रोटेशन और एक छोटे से घूर्णी क्षण की आवश्यकता होती है।माध्यम के लिए पूरी तरह से समान वाल्व बॉडी कैविटी थोड़ा प्रतिरोध प्रदान करती है, सीधे प्रवाह चैनल के माध्यम से।बॉल वाल्व को आम तौर पर सीधे खोलने और बंद करने के लिए सबसे अच्छा माना जाता है, लेकिन हाल के विकास ने उन्हें थ्रॉटल और नियंत्रण प्रवाह के लिए डिज़ाइन किया है।बॉल वाल्व की मुख्य विशेषता इसकी कॉम्पैक्ट संरचना, संचालित करने और बनाए रखने में आसान, पानी, सॉल्वैंट्स, एसिड और प्राकृतिक गैस और अन्य सामान्य कामकाजी मीडिया के लिए उपयुक्त है, लेकिन मीडिया की खराब कामकाजी परिस्थितियों के लिए भी उपयुक्त है, जैसे ऑक्सीजन हाइड्रोजन पेरोक्साइड, मीथेन और एथिलीन।बॉल वाल्व बॉडी इंटीग्रल हो सकती है, इसे भी जोड़ा जा सकता है।इस प्रकार के वाल्व को पाइपलाइन की क्षैतिज दिशा में स्थापित किया जाना चाहिए।
स्टेनलेस स्टील के फ्लैंग्ड बॉल वाल्व वाल्व को खोलने या ब्लॉक करने के लिए स्टेम को घुमाकर काम करते हैं।बॉल वाल्व स्विच लाइट, छोटे आकार, एक बड़े कैलिबर में बनाया जा सकता है, विश्वसनीय सीलिंग, सरल संरचना, सुविधाजनक रखरखाव, सीलिंग सतह और गोलाकार सतह अक्सर बंद अवस्था में होती है, मीडिया का क्षरण आसान नहीं होता है, इसका व्यापक रूप से विभिन्न उद्योगों में उपयोग किया जाता है
| टाइप | डीएन | ली | डी | डी1 | डी2 | एफ | Z-Φd | एच | टी |
| Q41F-150LBP | 1/2 | 108 | 89 | 60.5 | 35 | 1.6 | 4-Ф16 | 76 | 3.7 |
| 3/4 | 117 | 98 | 70 | 43 | 1.6 | 4-Ф16 | 84 | 4 | |
| 1 | 127 | 110 | 79.5 | 51 | 1.6 | 4-Ф16 | 90 | 4.2 | |
| 1-1 / 4 | 140 | 115 | 89 | 64 | 1.6 | 4-Ф16 | 103 | 4.8 | |
| 1-1 / 2 | 165 | 125 | 98.5 | 73 | 1.6 | 4-Ф16 | 113 | 4.8 | |
| 2 | 178 | 150 | 120.4 | 92 | 1.6 | 4-Ф19 | 125 | 5 | |
| 2-1 / 2 | 190 | 180 | 139.7 | 105 | 1.6 | 4-Ф19 | 148 | 5.5 | |
| 3 | 203 | 190 | 152.4 | 127 | 1.6 | 4-Ф19 | 167 | 5.5 | |
| 4 | 229 | 230 | 190.5 | 157 | 1.6 | 8-Ф19 | 213 | 6 | |
| 5 | 356 | 255 | 215.9 | 186 | 1.6 | 8-Ф22 | 267 | 6.4 | |
| 6 | 394 | 280 | 241.3 | 216 | 1.6 | 8-Ф22 | 275 | 7 |
| भाग का नाम | सामग्री |
| शरीर | CF8 |
| तना, गेंद | F304 |
| ओ-रिंग, पैकिंग | पीटीएफई |
| संभावित दोष | असफलता का कारण | दोष निवारण विधि |
| 1. सीलिंग सतह का रिसाव | 1. मध्य निकला हुआ किनारा बोल्ट ढीला है। | 1. मध्य निकला हुआ किनारा बोल्ट समान रूप से कस लें। |
| 2. सीलिंग सतह को नुकसान। | 2. सीलिंग सतह की मरम्मत करें या भागों को बदलें। | |
| 2. पैकिंग रिसाव | 1. अपर्याप्त पैकिंग। | 1.भराव जोड़ें। |
| 2. पैकिंग को कसकर दबाया नहीं जाता है। | 2. पैकिंग को कसकर दबाएं। | |
| 3. मध्य मुंह में रिसाव | 1. मध्य निकला हुआ किनारा पैड क्षतिग्रस्त या अमान्य है। | 1. मध्य निकला हुआ किनारा गैसकेट बदलें। |
| 2. मध्य निकला हुआ किनारा बोल्ट कड़े नहीं होते हैं। | 2. मध्य निकला हुआ किनारा बोल्ट समान रूप से कस लें। |
1. इस उत्पाद को सूखे गोदाम में रखा जाना चाहिए और खुली हवा में संग्रहीत करने की सख्त मनाही है।
2. दीर्घकालिक भंडारण, नियमित रखरखाव।
3. यह उत्पाद पाइपलाइन या उपकरण की किसी भी स्थिति में स्थापित किया जा सकता है, लेकिन इसे खोलना और बंद करना सुविधाजनक होना चाहिए।
4. स्थापना से पहले, स्थापना से पहले आवश्यकताओं को पूरा करने के लिए दबाव परीक्षण किया जाना चाहिए।
5. स्थापना से पहले पाइप और वाल्व गुहा को साफ किया जाना चाहिए।
6. उत्पाद स्थापना के बाद एक बड़े बाहरी बल के अधीन नहीं होगा।
7. हैंडल की स्थिति इंगित करती है कि वाल्व खुला है या बंद है।जब यह पाइप अक्ष के साथ सपाट होता है तो हैंडल खुलता है, और जब यह पाइप अक्ष के लंबवत होता है तो बंद हो जाता है।
8. परिचालन की स्थिति प्रदर्शन विनिर्देश आवश्यकताओं के अनुरूप होगी
