उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रोडक्ट का नाम: | फ्लोटिंग बॉल वाल्व | सामग्री: | ए216 डब्ल्यूसीबी |
|---|---|---|---|
| रंग: | ग्राहक का अनुरोध | प्रकार: | बॉल वाल्व |
| संबंध: | निकला हुआ | शक्ति: | टर्बाइन |
| सीट: | ए105 | तना: | ए182 एफ6ए |
| दबाव: | मध्यम दबाव, उच्च दबाव | मध्यम: | पानी |
| हाई लाइट: | प्रतिरोधी ट्रूनियन टाइप बॉल वाल्व,डब्ल्यूसीबी ट्रूनियन टाइप बॉल वाल्व,टर्बाइन ए 216 डब्ल्यूसीबी बॉल वाल्व पहनें |
||

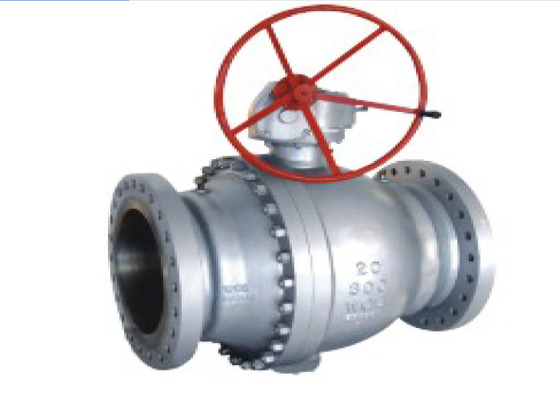

वर्म गियर निकला हुआ किनारा गेंद वाल्व और गेट वाल्व एक ही प्रकार के वाल्व से संबंधित हैं।अंतर यह है कि इसका समापन भाग एक गोला है।गोला खोलने और बंद करने के लिए वाल्व बॉडी की केंद्र रेखा के चारों ओर घूमता है।बॉल वाल्व का उपयोग मुख्य रूप से पाइपलाइन में माध्यम की प्रवाह दिशा को काटने, वितरित करने और बदलने के लिए किया जाता है।
वाल्व को घुमाकर वाल्व को अनब्लॉक या ब्लॉक किया जाता है।बॉल वाल्व में लाइट स्विच और छोटी मात्रा के फायदे हैं।इसे एक बड़े व्यास, विश्वसनीय सीलिंग, सरल संरचना और सुविधाजनक रखरखाव में बनाया जा सकता है।सीलिंग सतह और गोलाकार सतह अक्सर बंद हो जाती है, जिसे माध्यम से मिटाना आसान नहीं होता है।यह विभिन्न उद्योगों में व्यापक रूप से उपयोग किया गया है।
वर्म गियर निकला हुआ किनारा गेंद वाल्व मुख्य रूप से पाइपलाइन में माध्यम की प्रवाह दिशा को काटने, वितरित करने और बदलने के लिए उपयोग किया जाता है।बॉल वाल्व हाल के वर्षों में व्यापक रूप से उपयोग किया जाने वाला एक नया प्रकार का वाल्व है।
| परीक्षण आइटम | शैल परीक्षण | सील टेस्ट | बैक सील टेस्ट | एयर सील टेस्ट | |
| मध्यम (एमपीए) | पानी (एमपीए) | वायु (एमपीए) | |||
| दबाव (वर्ग) | 150 | 3.1 | 2.2 | 2.2 | 0.5-0.7 |
| 300 | 7.8 | 5.6 | 5.6 | ||
| 600 | 15.3 | 11.2 | 11.2 | ||
| 900 | 23.1 | 16.8 | 16.8 | ||
| निकला हुआ किनारा अंत | एएनएसआई 16.10 |
| आमने सामने | एएनएसआई बी 16.10 |
| डिजाइन और निर्माण | एपीआई 6डी बीएस5351 |

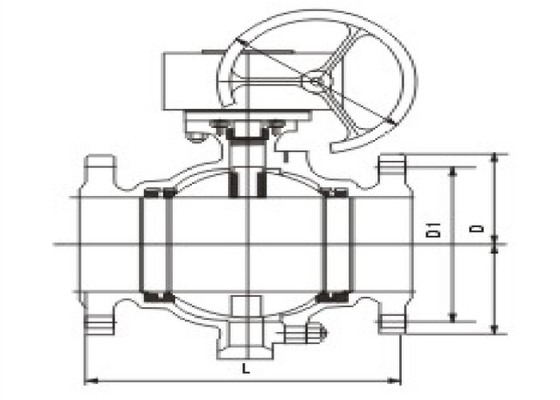

| शास्त्रीय50 | कक्षा 300 | कक्षा 600 | कक्षा900 | ||||||||||||||||||||||
| डीएन | एनपीएस | ली | डी | डी1 | डीएन | एनपीएस | ली | डी | डी1 | डीएन | एनपीएस | ली | एन | डी1 | डीएन | एनपीएस | ली | सी | डी1 | ||||||
| आरएफ | आरडब्ल्यू | आरएफ | आरडब्ल्यू | आरएफ | आरटीजे | आरडब्ल्यू | आरटीजे | आरएफ | आरडब्ल्यू | ||||||||||||||||
| 100 | 4 | 229 | 305 | 229 | 190.5 | 100 | 4 | 305 | 305 | 254 | 200 | 50 | 2 | 292 | 295 | 292 | 165 | 127 | 50 | 2 | 366 | 371 | 368 | 216 | 165.1 |
| 125 | 5 | 356 | 381 | 254 | 216 | 125 | 5 | 381 | 361 | 279 | 235 | 65 | 2 1/2 | 330 | 333 | 330 | 190 | 149 | 65 | 21/2 | 419 | 422 | 419 | 244 | 190.5 |
| 150 | 6 | 394 | 457 | 279 | 241.5 | 150 | 6 | 403 | 457 | 318 | 270 | 80 | 3 | 356 | 359 | 356 | 210 | 168 | 80 | 3 | 381 | 384 | 381 | 241 | 190.5 |
| 200 | 8 | 457 | 521 | 343 | 298.5 | 200 | 8 | 502 | 521 | 381 | 330 | 100 | 4 | 432 | 435 | 432 | 273 | 216 | 100 | 4 | 457 | 460 | 457 | 202 | 235 |
| 250 | 10 | 533 | 559 | 408 | 362 | 250 | 10 | 568 | 559 | 4-सी | 387.5 | 125 | 5 | 508 | 511 | 508 | 330 | 266.5 | 125 | 5 | 550 | 902 | 559 | 349 | 279.4 |
| 300 | 12 | 610 | 835 | 483 | 432 | 300 | 12 | 648 | 635 | 521 | 451 | 150 | 6 | 550 | 562 | 559 | 356 | 292 | 150 | 6 | 610 | 613 | 610 | 381 | 317.5 |
| 350 | 14 | 695 | 752 | 533 | 476 | 350 | 14 | 762 | 702 | 584 | 514.5 | 200 | 8 | 660 | 664 | 660 | 419 | 349 | 200 | 8 | 737 | 740 | 737 | 470 | 393.7 |
| 400 | 16 | 762 | 838 | 507 | 540 | 400 | 16 | 836 | 838 | 648 | 571.5 | 350 | 10 | 787 | 791 | 787 | 508 | 432 | 250 | 10 | 836 | 841 | 838 | 546 | 469.9 |
| 450 | 18 | 864 | 914 | 635 | 578 | 460 | 18 | 914 | 914 | 711 | 628.5 | 300 | 12 | 838 | 841 | 838 | 559 | 489 | 300 | 12 | 965 | 968 | 965 | 610 | 533.4 |
| 500 | 10 | 914 | जी 1 | 699 | 635 | 500 | 20 | 991 | 991 | 775 | 666 | 350 | 14 | 889 | 892 | 889 | 603 | 527 | 350 | 14 | 1029 | 1038 | 1028 | 640 | 558.8 |
| 600 | 24 | 1007 | 1143 | 813 | 749.5 | 600 | 24 | 1143 | 1143 | 914 | 813 | 400 | 16 | 991 | 994 | 991 | 686 | 603 | 400 | 16 | 1130 | 1140 | 1130 | 705 | 616 |
| 650 | 20 | 1143 | 1246 | 796 | 412 | 650 | 25 | 1245 | 1245 | 867 | 803.5 | 450 | 18 | 1092 | 1095 | 1092 | 743 | 654 | |||||||
| 700 | 2 बी | 1245 | 1346 | 837 | 795.5 | 700 | 28 | 1346 | 1346 | 921 | 857 | 500 | 20 | 1194 | 1200 | 1194 | 813 | 724 | |||||||
| 750 | 30 | 1295 | 1397 | 887 | 846 | 750 | 30 | 1397 | 1397 | 991 | 921 | 600 | 24 | 1397 | 1407 | 1397 | 940 | 838 | |||||||
| 800 | 32 | 1372 | 1524 | 941 | 900 | 800 | 32 | 1524 | 1524 | 1054 | 978 | ||||||||||||||
| 900 | 36 | 1524 | 1727 | 1057 | 1009.5 | 900 | 36 | 1727 | 1727 | 1172 | 1089 | ||||||||||||||
