उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रोडक्ट का नाम: | फ्लोटिंग बॉल वाल्व | नाम: | निकला हुआ किनारा गेंद vavle |
|---|---|---|---|
| संबंध: | निकला हुआ किनारा अंत / आरएफ / निकला हुआ किनारा | शक्ति: | सँभालना |
| दबाव: | 1.6 एमपीए | शरीर पदार्थ: | 304 / स्टेनलेस स्टील |
| रंग: | Customer's Request; ग्राहक का अनुरोध; stainless steel face स्टेनलेस स्टी | मीडिया का तापमान: | ≤150℃ |
| हाई लाइट: | 304ss फ्लोटिंग बॉल वाल्व,स्टेनलेस स्टील फ्लोटिंग बॉल वाल्व,80 मिमी फ्लोटिंग बॉल वाल्व; |
||

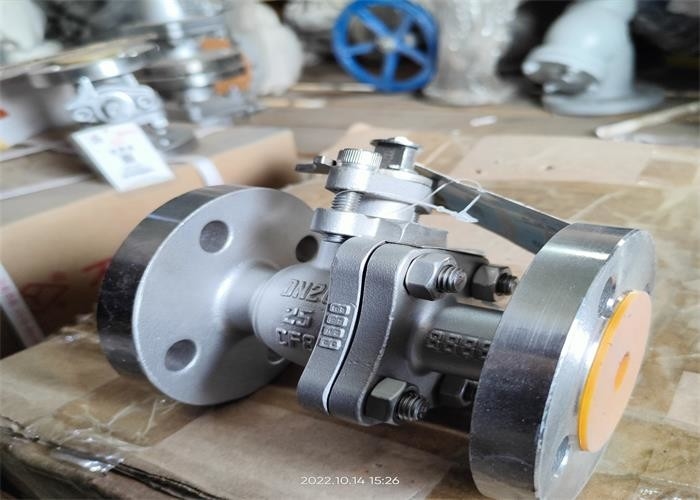

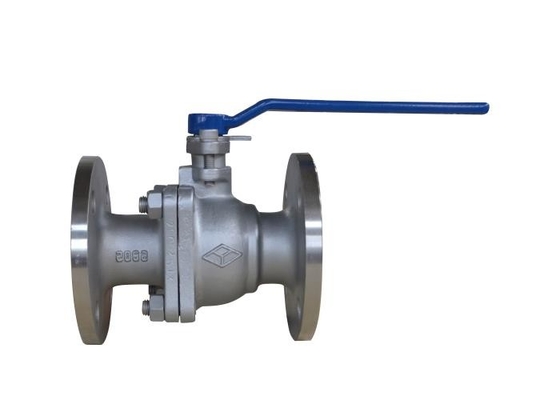

वाल्व स्टेम को घुमाने के लिए हैंडल को घुमाकर वाल्व बॉडी, बॉल, स्टेम, हैंडल और अन्य भागों से बना होता है
90 डिग्री, स्टेम गेंद को खोलने और बंद करने का एहसास करने के लिए 90 डिग्री घुमाने के लिए प्रेरित करता है।
वाल्व का उपयोग संक्षारक मीडिया के साथ पाइपलाइनों और उपकरणों को खोलने और बंद करने के लिए किया जा सकता है
| टाइप | डीएन | ली | डी | डी1 | डी2 | BF के | Z-Φd | एच |
| Q41F-16P | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Ф14 | 88 |
| 20 | 140 | 105 | 75 | 55 | 14-2 | 4-Ф14 | 91 | |
| 25 | 150 | 115 | 85 | 65 | 14-2 | 4-Ф14 | 97 | |
| 32 | 165 | 135 | 100 | 78 | 16-2 | 4-Ф18 | 105 | |
| 40 | 180 | 145 | 110 | 85 | 16-2 | 4-Ф18 | 120 | |
| 50 | 200 | 160 | 125 | 100 | 16-2 | 4-Ф18 | 126 | |
| 65 | 220 | 180 | 145 | 120 | 18-2 | 4-Ф18 | 152 | |
| 80 | 250 | 195 | 160 | 135 | 20-2 | 8-Ф18 | 170 | |
| 100 | 277 | 215 | 180 | 155 | 20-2 | 8-Ф18 | 202 | |
| 125 | 320 | 245 | 210 | 185 | 22-2 | 8-Ф18 | 250 | |
| 150 | 360 | 280 | 240 | 210 | 24-2 | 8-Ф23 | 279 | |
| 200 | 403 | 335 | 295 | 265 | 26-2 | 12-Ф23 | 322 |
| भाग का नाम | सामग्री |
| शरीर | CF8 |
| तना, गेंद | F304 |
| ओ-रिंग, पैकिंग | पीटीएफई |
| नाममात्र का दाब |
1.6,2.5MPa |
| नॉमिनल डायामीटर |
DN15-DN200mm |
| तापमान | ≤150℃ |
| मेडियुन | पानी, तेल, गैस |
| डिजाइन अंकन |
जीबी/टी 12237 |
| आमने - सामने |
जीबी/टी 12221 |
| जांच और परीक्षण |
जीबी/टी 26480 |
1. इस उत्पाद को सूखे गोदाम में रखा जाना चाहिए और खुली हवा में संग्रहीत करने की सख्त मनाही है।
2. दीर्घकालिक भंडारण, नियमित रखरखाव।
3. यह उत्पाद पाइपलाइन या उपकरण की किसी भी स्थिति में स्थापित किया जा सकता है, लेकिन इसे खोलना और बंद करना सुविधाजनक होना चाहिए।
4. स्थापना से पहले, स्थापना से पहले आवश्यकताओं को पूरा करने के लिए दबाव परीक्षण किया जाना चाहिए।
5. स्थापना से पहले पाइप और वाल्व गुहा को साफ किया जाना चाहिए।
6. उत्पाद स्थापना के बाद एक बड़े बाहरी बल के अधीन नहीं होगा।
7. हैंडल की स्थिति इंगित करती है कि वाल्व खुला है या बंद है।जब यह पाइप अक्ष के साथ सपाट होता है तो हैंडल खुलता है, और जब यह पाइप अक्ष के लंबवत होता है तो बंद हो जाता है।
8. परिचालन की शर्तें प्रदर्शन विनिर्देश आवश्यकताओं के अनुरूप होंगी।
| संभावित दोष | असफलता का कारण | दोष निवारण विधि |
| सीलिंग सतह का रिसाव |
1. मध्य निकला हुआ किनारा बोल्ट ढीला है। 2. सीलिंग सतह को नुकसान। |
1. मध्य निकला हुआ किनारा बोल्ट समान रूप से कस लें। 2. सीलिंग सतह की मरम्मत करें या भागों को बदलें। |
| पैकिंग रिसाव |
1. अपर्याप्त पैकिंग। 2. पैकिंग को कसकर दबाया नहीं जाता है। |
1 भराव जोड़ें। 2. पैकिंग को कसकर दबाएं। |
| मध्य मुंह में रिसाव |
1. मध्य निकला हुआ किनारा पैड क्षतिग्रस्त या अमान्य है। 2. मध्य निकला हुआ किनारा बोल्ट कड़े नहीं होते हैं। |
1. मध्य निकला हुआ किनारा पैड बदलें। 2. मध्य निकला हुआ किनारा बोल्ट समान रूप से कस लें। |
