उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|

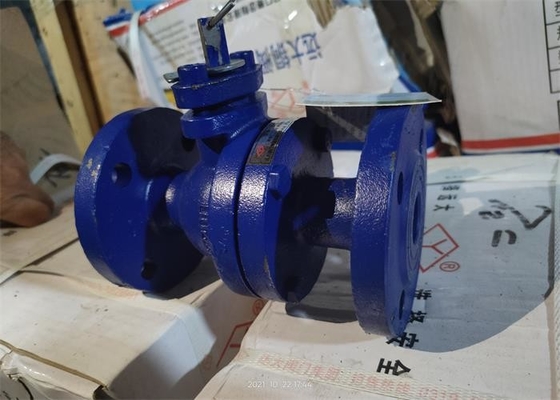

| प्रोडक्ट का नाम: | फ्लोटिंग बॉल वाल्व | रंग: | नीला; ग्राहक का |
|---|---|---|---|
| मध्यम: | पानी | शरीर पदार्थ: | आयरन, ग्रे आयरन, डक्टाइल आयरन |
| संबंध: | flange end; निकला हुआ किनारा अंत; RF आरएफ | काम का दबाव: | 1.0 ~ 1.6 एमपीए |
| टाइप: | गेंद वाल्व, फ्लोट वाल्व | गेंद सामग्री: | HT200; 304 |
| मीडिया का तापमान: | मध्यम तापमान | खुला मतलब: | सँभालना |
| हाई लाइट: | ग्रे आयरन फ्लोटिंग बॉल वाल्व,आकार 80 मिमी फ्लोटिंग बॉल वाल्व,वाटर मीडियम फ्लोटिंग बॉल वाल्व; |
||

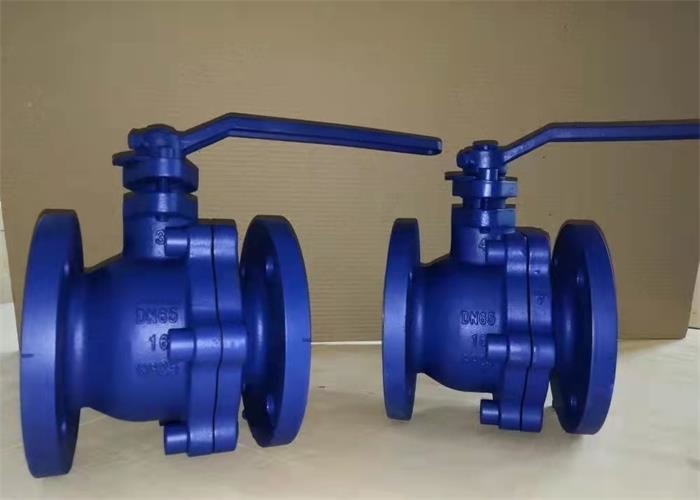

वाल्व वाल्व बॉडी, बॉल, वाल्व स्टेम, पैकिंग ग्रंथि, लिमिट प्लेट, हैंडल और अन्य भागों से बना होता है, वाल्व के समानांतर हैंडल और पाइपलाइन अक्ष खुली स्थिति में होता है, और बंद स्थिति में पाइप अक्ष लंबवत होता है। उद्घाटन और समापन का एहसास करने के लिए 90 डिग्री संभाल लें
| टाइप |
आकार |
सूचना (मिमी) | ||||||
| ली | डी | डी1 | डी2 | BF के | Z-Φd | एच | ||
| Q41F-10/16 | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 74 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 97 | |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 102 | |
| 32 | 165 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 106 | |
| 40 | 180 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 124 | |
| 50 | 203 | 160 | 125 | 100 | 20-30 | 4-Φ18 | 132 | |
| 65 | 222 | 180 | 145 | 120 | 20-30 | 4-Φ18 | 145 | |
| 80 | 241 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 180 | |
| 100 | 305 | 215 | 180 | 155 | 24-3 | 8-Φ18 | 189 | |
| 125 | 356 | 245 | 210 | 185 | 26-3 | 8-Φ18 | 226 | |
| 150 | 394 | 280 | 240 | 210 | 28-3 | 8-Φ23 | 237 | |
| 200 | 457 | 335 | 295 | 265 | 30-3 |
8-Φ23 12-Φ23 |
370 | |
| भाग का नाम | भाग सामग्री |
| शरीर | ग्रे आयरन डक्टाइल आयरन |
| गेंद | ग्रे कास्ट आयरन क्रोम प्लेटेड /201 |
| तना | कार्बन स्टील, स्टेनलेस स्टील |
| एक प्रकार का अंगूठी | पीटीएफई |
| पैकिंग | लचीला ग्रेफाइट |
| सँभालना | HT200/QT450-10 |
| पाल बांधने की रस्सी | पीटीएफई |
| सीमा बोर्ड | क्यू235 |
| पैकिंग ग्रंथि | एचटी200/क्यूटी450-10 |
1. सरल संरचना, अच्छी विनिर्माण तकनीक, लचीला और तेजी से उद्घाटन और समापन, विस्तृत आवेदन सीमा।
2. गेंद वाल्व की सुरक्षा बढ़ाने के लिए स्टेम ब्लोआउट रोकथाम संरचना को अपनाता है।
3. माध्यम किसी भी दिशा में वाल्व शरीर के दोनों किनारों से प्रवाहित हो सकता है, स्विच करने या काटने के उद्देश्य को प्राप्त कर सकता है
नाममात्र का दबाव: 1.0/1.6MPa
नाममात्र व्यास: DN15-150mm
· लागू तापमान और माध्यम: मुख्य सामग्री ग्रे कास्ट आयरन है: लागू तापमान 0 ℃ ~ 120 ℃, लागू माध्यम: पानी;≤0.2MPa संतृप्त भाप;≤1.4MPa सामान्य गुणवत्ता वाला तेल।
· डिजाइन और निर्माण: जीबी/टी 15185 आयरन और कॉपर बॉल वाल्व
· संरचना की लंबाई: जीबी / टी 12221 धातु वाल्व संरचना की लंबाई
· कनेक्टिंग एंड: जीबी / टी 17241.6 इंटीग्रल कास्ट आयरन निकला हुआ किनारा
· निरीक्षण और परीक्षण: GB/T13927 औद्योगिक वाल्व दबाव परीक्षण
1. सरल संरचना, अच्छी विनिर्माण तकनीक, लचीला और तेजी से उद्घाटन और समापन, विस्तृत आवेदन सीमा।
2. गेंद वाल्व की सुरक्षा बढ़ाने के लिए स्टेम ब्लोआउट रोकथाम संरचना को अपनाता है।
3. माध्यम किसी भी दिशा में वाल्व शरीर के दोनों किनारों से प्रवाहित हो सकता है, स्विच करने या काटने के उद्देश्य को प्राप्त कर सकता है।
भंडारण, स्थापना और उपयोग के लिए सावधानियां
1. इस वाल्व को एक सूखे गोदाम में रखा जाता है, और इसे खुली हवा में रखने की सख्त मनाही है।
2. दीर्घकालिक भंडारण नियमित रूप से बनाए रखा जाना चाहिए।
3. उत्पाद को किसी भी स्थिति और किसी भी पाइपलाइन में स्थापित किया जा सकता है, और काम करने की स्थिति प्रदर्शन विनिर्देशों में आवश्यकताओं के अनुरूप होनी चाहिए।
4. स्थापना से पहले, स्थापना से पहले आवश्यकताओं को पूरा करने के लिए दबाव परीक्षण किया जाना चाहिए।
5. स्थापना से पहले पाइप और वाल्व गुहा को साफ किया जाना चाहिए।
6. स्थापना के बाद, उत्पाद को एक बड़े बाहरी बल के अधीन नहीं किया जाएगा।
7. हैंडल की दिशा तने के चौकोर खांचे की दिशा के अनुरूप होनी चाहिए।
8. जब स्थानीय न्यूनतम तापमान 4 ℃ से कम हो, तो इन्सुलेशन संरक्षण किया जाना चाहिए;अंत वाल्व के रूप में, पाइप की दीवार के तापमान को 0 ℃ से नीचे गिरने से रोकने के लिए इसे पाइप या जैकेट से गर्म किया जाना चाहिए।
9. कंपन या मध्यम तापमान में तेजी से बदलाव के तहत पाइपलाइन में स्थापित और उपयोग करना सख्त वर्जित है।
