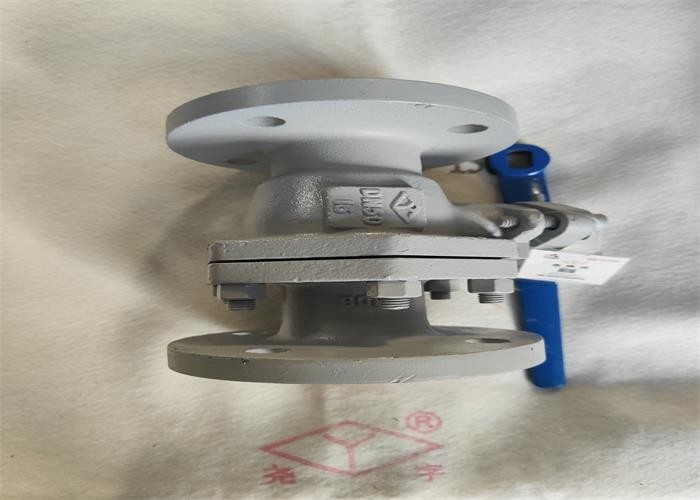

उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रोडक्ट का नाम: | फ्लोटिंग बॉल वाल्व | दबाव: | 2.5 एमपीए, उच्च दबाव |
|---|---|---|---|
| सामग्री: | कास्टिंग; सीएस | रंग: | Customer's Request; ग्राहक का अनुरोध; Grey white धूसर सफेद |
| संबंध: | निकला हुआ किनारा (आरएफ) | आकार: | डीएन15 ~ डीएन200 |
| मध्यम: | पानी, तेल, भाप | शक्ति: | सँभालना |
| हाई लाइट: | तेल पाइपलाइन फ्लोटिंग बॉल चेक वाल्व,2.5mpa फ्लोटिंग बॉल चेक वाल्व,पानी की पाइपलाइन फ्लोटिंग बॉल वाल्व; |
||
· डिजाइन और निर्माण: जीबी / टी 12237 बॉल वाल्व
· संरचनात्मक लंबाई: GB / t12221 धातु के वाल्वों की संरचनात्मक लंबाई
· कनेक्शन अंत: जीबी / टी 9113 इंटीग्रल स्टील पाइप निकला हुआ किनारा
·निरीक्षण और परीक्षण: जीबी / टी 26480 निरीक्षण और वाल्वों का परीक्षण
| भाग का नाम | सामग्री |
| शरीर | डब्ल्यूसीबी |
| तना, गेंद | 2Cr13 |
| सील, पैकिंग | पीटीएफई |
| टाइप | डीएन | ली | डी | डी1 | डी2 | BF के | Z-Φd | एच |
| Q41F-25 | 40 | 180 | 150 | 110 | 84 | 18-2 | 4-Ф18 | 133 |
| 50 | 200 | 165 | 125 | 99 | 20-2 | 4-Ф18 | 140 | |
| 65 | 220 | 185 | 145 | 118 | 22-2 | 8-Ф18 | 155 | |
| 80 | 241 | 200 | 160 | 132 | 22-2 | 8-Ф18 | 182 | |
| 100 | 280 | 235 | 190 | 156 | 24-2 | 8-Ф22 | 208 | |
| 125 | 320 | 270 | 220 | 184 | 26-2 | 8-Ф26 | 249 | |
| 150 | 360 | 300 | 250 | 211 | 28-2 | 8-Ф26 | 277 | |
| 200 | 400 | 375 | 320 | 284 | 30-2 | 12-Ф26 | 328 |
| संभावित दोष | असफलता का कारण | दोष निवारण विधि |
| सीलिंग सतह का रिसाव |
1. मध्य निकला हुआ किनारा बोल्ट ढीले हैं। 2. सीलिंग सतह क्षतिग्रस्त है। |
1. समान रूप से मध्य निकला हुआ किनारा बोल्ट कस लें। 2. सीलिंग सतह को ट्रिम करें या भागों को बदलें। |
| पैकिंग रिसाव |
1. अपर्याप्त पैकिंग। 2. पैकिंग संकुचित नहीं है। |
1. भराव जोड़ें। 2. पैकिंग को कॉम्पैक्ट करें |
| मध्य मुंह में रिसाव |
1. चीन फ्रेंच पैड क्षतिग्रस्त या अमान्य है। 2. मध्य निकला हुआ किनारा बोल्ट कड़ा नहीं होता है। |
1. मध्य निकला हुआ किनारा गैसकेट बदलें। 2. समान रूप से मध्य निकला हुआ किनारा बोल्ट कस लें। |
1. उत्पाद को सूखे गोदाम में रखा जाएगा और खुली हवा में नहीं रखा जाएगा।
2. लंबी अवधि के भंडारण के लिए, नियमित रखरखाव की आवश्यकता होती है।
3. यह उत्पाद पाइपलाइन या उपकरण की किसी भी स्थिति में स्थापित किया जा सकता है, लेकिन इसे खोलना और बंद करना आसान होना चाहिए।
4. स्थापना से पहले दबाव परीक्षण किया जाएगा, और स्थापना केवल तभी की जा सकती है जब यह आवश्यकताओं को पूरा करे।
5. स्थापना से पहले पाइप और वाल्व गुहा को साफ करें।
6. स्थापना के बाद उत्पाद को बड़े बाहरी बल के अधीन नहीं किया जाएगा।
7. हैंडल की स्थिति इंगित करती है कि वाल्व खुला या बंद है।जब यह पाइपलाइन अक्ष के समानांतर होता है तो हैंडल खोला जाता है, और जब यह पाइपलाइन अक्ष के लंबवत होता है तो बंद हो जाता है।
8. परिचालन की स्थिति प्रदर्शन विनिर्देशों की आवश्यकताओं के अनुरूप होगी।
