उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
प्रोडक्ट का नाम: | फ्लोटिंग बॉल वाल्व | शरीर पदार्थ: | 304; 304; Stainless Steel स्टेनलेस स्टील |
---|---|---|---|
रंग: | सामग्री का रंग | मीडिया: | पानी, तेल, गैस, भाप, संक्षारक माध्यम |
आकार: | डीएन15 ~ डीएन200 | संबंध: | flange; निकला हुआ किनारा; RF आरएफ |
दबाव: | 1.6mpa | शक्ति: | सँभालना |
हाई लाइट: | 1.6 एमपीए फ्लोटिंग बॉल वाल्व,एसएस 304 फ्लोटिंग बॉल वाल्व,स्टेनलेस स्टील फ्लोटिंग वाल्व 1 इंच |

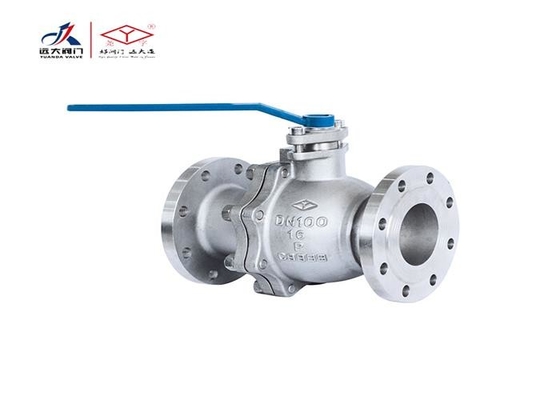

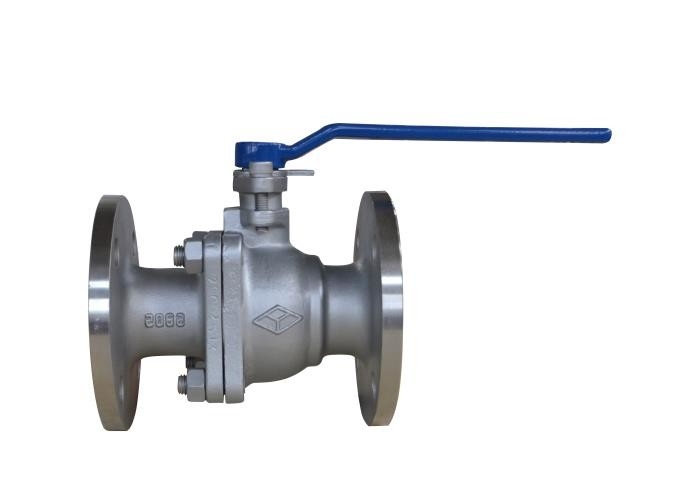

वाल्व वाल्व बॉडी, बॉल, वाल्व स्टेम, हैंडल और अन्य भागों से बना होता है।वाल्व स्टेम हैंडल को घुमाकर घूमता है
90 °, वाल्व रॉड गेंद को खोलने और बंद करने का एहसास करने के लिए 90 ° घुमाने के लिए प्रेरित करता है।
टाइप | डीएन | ली | डी | डी1 | डी2 | BF के | Z-Φd | एच |
Q41F-16P | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Ф14 | 88 |
20 | 140 | 105 | 75 | 55 | 14-2 | 4-Ф14 | 91 | |
25 | 150 | 115 | 85 | 65 | 14-2 | 4-Ф14 | 97 | |
32 | 165 | 135 | 100 | 78 | 16-2 | 4-Ф18 | 105 | |
40 | 180 | 145 | 110 | 85 | 16-2 | 4-Ф18 | 120 | |
50 | 200 | 160 | 125 | 100 | 16-2 | 4-Ф18 | 126 | |
65 | 220 | 180 | 145 | 120 | 18-2 | 4-Ф18 | 152 | |
80 | 250 | 195 | 160 | 135 | 20-2 | 8-Ф18 | 170 | |
100 | 277 | 215 | 180 | 155 | 20-2 | 8-Ф18 | 202 | |
125 | 320 | 245 | 210 | 185 | 22-2 | 8-Ф18 | 250 | |
150 | 360 | 280 | 240 | 210 | 24-2 | 8-Ф23 | 279 | |
200 | 403 | 335 | 295 | 265 | 26-2 | 12-Ф23 | 322 |
भाग का नाम | सामग्री |
शरीर | CF8 |
तना, गेंद | F304 |
सील, पैकिंग | पीटीएफई |
1. उत्पाद को सूखे गोदाम में रखा जाएगा और खुली हवा में नहीं रखा जाएगा।
2. लंबी अवधि के भंडारण के लिए, नियमित रखरखाव की आवश्यकता होती है।
3. यह उत्पाद पाइपलाइन या उपकरण की किसी भी स्थिति में स्थापित किया जा सकता है, लेकिन इसे खोलना और बंद करना आसान होना चाहिए।
4. स्थापना से पहले दबाव परीक्षण किया जाएगा, और स्थापना केवल तभी की जा सकती है जब यह आवश्यकताओं को पूरा करे।
5. स्थापना से पहले पाइप और वाल्व गुहा को साफ करें।
6. स्थापना के बाद उत्पाद को बड़े बाहरी बल के अधीन नहीं किया जाएगा।
7. हैंडल की स्थिति इंगित करती है कि वाल्व खुला या बंद है।जब यह पाइपलाइन अक्ष के समानांतर होता है तो हैंडल खोला जाता है, और जब यह पाइपलाइन अक्ष के लंबवत होता है तो बंद हो जाता है।
8. परिचालन की स्थिति प्रदर्शन विनिर्देशों की आवश्यकताओं के अनुरूप होगी
· डिजाइन और निर्माण: पेट्रोलियम, पेट्रोकेमिकल और संबंधित उद्योगों के लिए स्टील बॉल वाल्व (जीबी / टी 12237)
· संरचनात्मक लंबाई: जीबी / टी 12221 धातु वाल्व की संरचनात्मक लंबाई
· कनेक्शन अंत: जेबी / टी 79.1 इंटीग्रल स्टील पाइप निकला हुआ किनारा
·निरीक्षण और परीक्षण: जीबी / टी 26480 निरीक्षण और वाल्वों का परीक्षण
