उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|

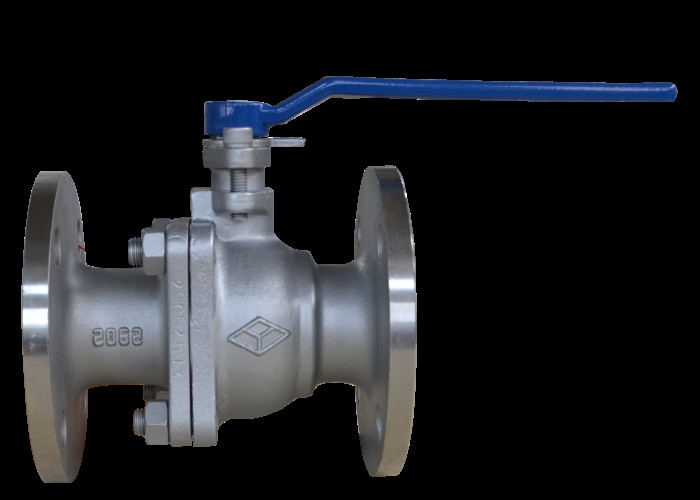

| प्रोडक्ट का नाम: | फ्लोटिंग बॉल वाल्व | शक्ति: | सँभालना |
|---|---|---|---|
| दबाव: | £ 150 | मीडिया का तापमान: | -29 ~ 150 ℃ |
| मध्यम: | पानी, तेल, भाप | रंग: | ग्राहक का अनुरोध |
| गेंद सामग्री: | F304 | पोर्ट आकार: | 1/2 "~ 8" |
| हाई लाइट: | पानी फ्लोटिंग वाल्व 4 इंच,निकला हुआ फ्लोटिंग वाल्व 4 इंच,150lb फ्लोटिंग बॉल वाल्व; |
||
यह वाल्व पानी, भाप और तेल पाइपलाइनों को खोलने और बंद करने के लिए उपयुक्त है।
वाल्व वाल्व बॉडी, बॉल, वाल्व स्टेम, हैंडल और अन्य भागों से बना होता है।वाल्व स्टेम हैंडल को घुमाकर घूमता है
90 °, वाल्व रॉड गेंद को खोलने और बंद करने का एहसास करने के लिए 90 ° घूमने के लिए प्रेरित करता है।
| टाइप | दबाव (एलबी) | परीक्षण दबाव | उपयुक्त तापमान ℃ | उपयुक्त माध्यम | |
| ताकत (पानी) (एमपीए) | सील (पानी) (एमपीए) | ||||
| एपीआई (बी) Q41F-150Lb (सी) | 150 | 3.0 | 2.2 | ≤150℃ | पानी, भाप, तेल |
·डिजाइन और निर्माण: एपीआई 6डी
· संरचना की लंबाई: एपीआई 6डी
·कनेक्शन समाप्त: एएसएमई बी16.5
·निरीक्षण और परीक्षण: एपीआई 6डी
| भाग का नाम | सामग्री |
| शरीर | एएसटीएम ए216 डब्ल्यूसीबी |
| तना, गेंद | एएसटीएम A182 F304 |
| सील, पैकिंग | पीटीएफई |
| डीएन | ली | डी | डी1 | डी2 | बी | राष्ट्रीय राजमार्ग | एफ | एच |
| 15 | 108 | 90 | 60.3 | 35 | 8.0 | 4-ф16 | 1.6 | 105 |
| 20 | 117 | 100.0 | 70 | 43 | 9.0 | 4-ф16 | 1.6 | 106 |
| 25 | 127 | 110 | 79.4 | 51 | 9.6 | 4-ф16 | 1.6 | 121 |
| 32 | 140 | 115 | 89 | 63.5 | 11.2 | 4-ф16 | 1.6 | 131 |
| 40 | 165 | 125 | 98.4 | 73.2 | 12.7 | 4-ф16 | 1.6 | 135 |
| 50 | 178 | 150 | 120.7 | 92 | 14.3 | 4-ф19 | 1.6 | 146 |
| 65 | 190 | 180 | 139.7 | 104.7 | 16.0 | 4-ф19 | 1.6 | 170 |
| 80 | 203 | 190 | 152.5 | 127 | 17.5 | 4-ф19 | 1.6 | 189 |
| 100 | 229 | 230 | 190.5 | 157.2 | 22.3 | 8-ф16 | 1.6 | 212 |
| 125 | 356 | 255 | 216 | 186 | 22 | 8-ф22 | 1.6 | 235 |
| 150 | 394 | 280 | 241.5 | 216 | 23.9 | 8-ф22 | 1.6 | 285 |
| 200 | 457 | 345 | 298.5 | 270 | 27.0 | 8-ф22 | 1.6 | 428 |
| संभावित दोष | असफलता का कारण | दोष निवारण विधि |
| सीलिंग सतह का रिसाव |
1. मध्य निकला हुआ किनारा बोल्ट ढीले हैं। 2. सीलिंग सतह क्षतिग्रस्त है। |
1. समान रूप से मध्य निकला हुआ किनारा बोल्ट कस लें। 2. सीलिंग सतह को ट्रिम करें या भागों को बदलें। |
| पैकिंग रिसाव |
1. अपर्याप्त पैकिंग। 2. पैकिंग संकुचित नहीं है। |
1. भराव जोड़ें। 2. पैकिंग को कॉम्पैक्ट करें। |
| मध्य मुंह में रिसाव |
1. चीन फ्रेंच पैड क्षतिग्रस्त या अमान्य है। 2. मध्य निकला हुआ किनारा बोल्ट कड़ा नहीं होता है। |
1. मध्य निकला हुआ किनारा गैसकेट बदलें। 2. समान रूप से मध्य निकला हुआ किनारा बोल्ट कस लें।
|
1. उत्पाद को सूखे गोदाम में रखा जाएगा और खुली हवा में नहीं रखा जाएगा।
2. लंबी अवधि के भंडारण के लिए, नियमित रखरखाव की आवश्यकता होती है।
3. यह उत्पाद पाइपलाइन या उपकरण की किसी भी स्थिति में स्थापित किया जा सकता है, लेकिन इसे खोलना और बंद करना आसान होना चाहिए।
4. स्थापना से पहले दबाव परीक्षण किया जाएगा, और स्थापना केवल तभी की जा सकती है जब यह आवश्यकताओं को पूरा करे।
5. स्थापना से पहले पाइप और वाल्व गुहा को साफ करें।
6. स्थापना के बाद उत्पाद को बड़े बाहरी बल के अधीन नहीं किया जाएगा।
7. हैंडल की स्थिति इंगित करती है कि वाल्व खुला या बंद है।जब यह पाइपलाइन अक्ष के समानांतर होता है तो हैंडल खोला जाता है, और जब यह पाइपलाइन अक्ष के लंबवत होता है तो बंद हो जाता है।
8. परिचालन की स्थिति प्रदर्शन विनिर्देशों की आवश्यकताओं के अनुरूप होगी।
