उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|

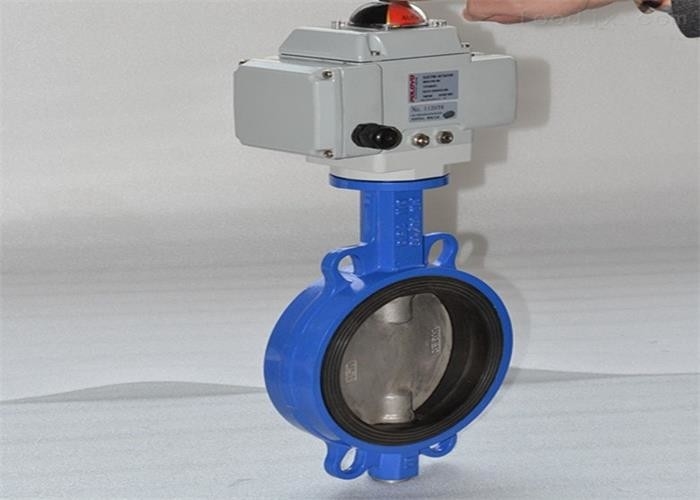

प्रोडक्ट का नाम: | वेफर तितली वाल्व | शरीर पदार्थ: | तन्य लौह/कच्चा लोहा GGG50 |
---|---|---|---|
पोर्ट आकार: | डीएन50-डीएन800 | मानक: | दीन, एएनएसआई, एपीआई, जिस, बीएस (जीबी) |
रंग: | नीला, अनुकूलित | संबंध: | वेफर / निकला हुआ किनारा |
कार्य का दबाव: | 1.0-1.6 एमपीए (10-25बार) | मध्यम: | पानी |
हाई लाइट: | वेफर डक्टाइल कास्ट आयरन बटरफ्लाई वाल्व,इलेक्ट्रिक डक्टाइल कास्ट आयरन बटरफ्लाई वाल्व,1.6 एमपीए इलेक्ट्रिक एक्ट्यूएटेड बटरफ्लाई वाल्व |
वाल्व का व्यापक रूप से जल आपूर्ति और जल निकासी की विभिन्न पाइपलाइनों, अग्नि सुरक्षा और अन्य प्रणालियों के निर्माण में उपयोग किया जाता है, विशेष रूप से अग्नि सुरक्षा पाइपलाइनों में।वाल्व का उपयोग पाइपलाइनों या उपकरणों में गैर संक्षारक मीडिया के साथ प्रवाह को रोकने, जोड़ने और विनियमित करने के लिए किया जा सकता है।
1. वाल्व एक वेफर प्रकार का कनेक्शन है।वाल्व वाल्व बॉडी, डिस्क प्लेट, वाल्व शाफ्ट, इलेक्ट्रिक डिवाइस और अन्य भागों से बना है।
2. जब विद्युत उपकरण संचालित होता है, तो वाल्व शाफ्ट भी घूमता है।वाल्व शाफ्ट तितली प्लेट को खोलने या बंद करने के लिए घुमाने के लिए ड्राइव करता है।विद्युत उपकरण की विशेषताओं के कारण, प्रवाह को मनमाने ढंग से समायोजित किया जा सकता है
1.वाल्व को खोलने और बंद करने, नियमन और थ्रॉटलिंग के लिए पाइपलाइन पर स्थापित किया गया है।
2. वाल्व किसी भी दिशा में स्थापित किया जा सकता है।
3. स्थापना से पहले पाइप और वाल्व की आंतरिक गुहा को साफ करें।
4. वाल्व स्थापना के बाद बड़े बाहरी बल के अधीन नहीं होगा।
5. वाल्व लंबी अवधि के बंद पाइपलाइन पर स्थापित किया गया है, और उद्घाटन और समापन क्रिया नियमित रूप से की जाएगी।
6. जब स्थानीय न्यूनतम तापमान 4 ℃ से कम हो, तो थर्मल इन्सुलेशन सुरक्षा प्रदान की जानी चाहिए;जब इसे अंत वाल्व के रूप में उपयोग किया जाता है, तो पाइप की दीवार के तापमान को 0 ℃ से कम होने से रोकने के लिए साथी पाइप या जैकेट का उपयोग हीटिंग के लिए किया जाएगा।
7. इसे पाइपलाइन असर कंपन या मध्यम तापमान के तेजी से परिवर्तन पर स्थापित करने और इसका उपयोग करने के लिए सख्ती से प्रतिबंधित है।
8. परिचालन की स्थिति प्रदर्शन विनिर्देश में आवश्यकताओं के अनुरूप होगी
मैं |
मैं डीएन |
मैं | ||
मैं | Z-Φd | बी | ||
D971X-10/16 | 50 | 125 | 4-Φ18 | 43 |
65 | 145 | 4-Φ18 | 46 | |
80 | 160 | 8-Φ18 | 46 | |
100 | 180 | 4-Φ18 | 52 | |
125 | 210 | 4-Φ18 | 56 | |
150 | 240 | 4-Φ23 | 56 | |
200 | 295 | 4-Φ23 | 60 | |
250 | 355 | 4-Φ25 | 68 | |
300 | 410 | 4-Φ30 | 78 | |
350 | 470 | 4-Φ30 | 78 | |
400 | 515 | 4-Φ31 | 88 | |
450 | 565 | 4-Φ31 | 106 | |
500 | 620 | 4-Φ31 | 132 | |
600 | 725 | 4-Φ34 | 154 | |
700 | 840 | 4-एम27 | 165 | |
800 | 952 | 4-एम 30 | 190 |
