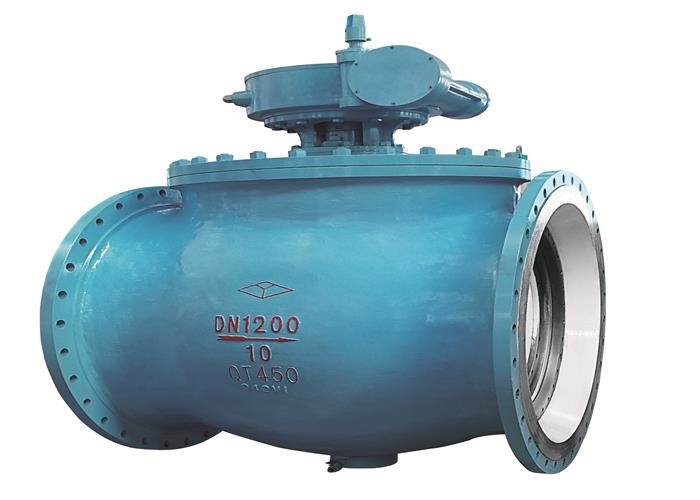

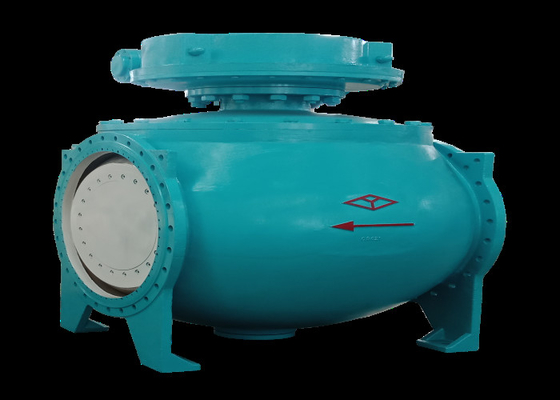

तन्य लौह निकला हुआ किनारा अंत सनकी गोलार्ध वाल्व फ़्लोटिंग बॉल वाल्व

उपयोग:

किसी भी पाइपलाइन प्रणाली में माध्यम को प्रतिकूल धारा से बचाने के लिए वाल्व का उपयोग किया जा सकता है।

काम करने का सिद्धांत

वाल्व चेन को घुमाकर वाल्व को अनब्लॉक या ब्लॉक किया जाता है।बॉल वाल्व में लाइट स्विच और छोटी मात्रा के फायदे हैं।इसे एक बड़े व्यास, विश्वसनीय सीलिंग, सरल संरचना और सुविधाजनक रखरखाव में बनाया जा सकता है।सीलिंग सतह और गोलाकार सतह अक्सर बंद हो जाती है, जिसे माध्यम से मिटाना आसान नहीं होता है।यह विभिन्न उद्योगों में व्यापक रूप से उपयोग किया गया है

संरचनात्मक शैली

1. शीर्ष घुड़सवार प्रकार: यह मुख्य रूप से गंभीर क्षरण और पहनने वाले माध्यम के उद्देश्य से है।क्षतिग्रस्त उद्घाटन और समापन भागों के प्रतिस्थापन और रखरखाव के लिए शीर्ष घुड़सवार संरचना बहुत सुविधाजनक है।पूरे वाल्व को पाइपलाइन से हटाने की कोई आवश्यकता नहीं है, जो रखरखाव के समय और लागत को बहुत बचाता है।

2. साइड माउंटेड टाइप: साइड माउंटेड टाइप में कॉम्पैक्ट स्ट्रक्चर और लाइट वॉल्व वेट होता है।यह वाल्व स्थापना स्थान की आवश्यकता वाले अवसरों के लिए उपयुक्त है।

विशेषता

सनकी गोलार्द्ध वाल्व एक शीर्ष घुड़सवार संरचना है।पाइपलाइन पर स्थापित वाल्व का सीधे ऑनलाइन निरीक्षण और मरम्मत की जा सकती है, जो डिवाइस के शटडाउन को प्रभावी ढंग से कम कर सकता है और लागत को कम कर सकता है।

सनकी गोलार्द्ध वाल्व एक सीट डिजाइन है।समस्या यह है कि वाल्व की गुहा में माध्यम असामान्य दबाव वृद्धि के कारण उपयोग सुरक्षा को प्रभावित करता है, समाप्त हो जाता है।

कम टोक़ डिजाइन।विशेष संरचनात्मक डिजाइन वाले वाल्व स्टेम को केवल एक छोटे से हैंडल से आसानी से खोला और बंद किया जा सकता है।

खुलने और बंद होने के बीच कोई घर्षण नहीं है।यह फ़ंक्शन इस समस्या को पूरी तरह से हल करता है कि सीलिंग सतहों के बीच आपसी घर्षण से पारंपरिक [विकी] वाल्व [/ विकी] की सीलिंग प्रभावित होती है।

कील सील संरचना।वाल्व स्टेम द्वारा प्रदान किए गए यांत्रिक बल द्वारा वाल्व सीट पर बॉल वेज को दबाकर वाल्व को सील कर दिया जाता है, ताकि वाल्व की जकड़न पाइपलाइन अंतर दबाव के परिवर्तन से प्रभावित न हो, और सीलिंग प्रदर्शन को विभिन्न के तहत मज़बूती से गारंटी दी जाती है। काम करने की स्थिति।

सनकी गोलार्ध वाल्व की सीलिंग सतह की स्वयं सफाई संरचना।जब गेंद को वाल्व सीट से दूर झुकाया जाता है, तो पाइप लाइन में द्रव गेंद की सीलिंग सतह के साथ 360 ° समान रूप से गुजरता है, जो न केवल उच्च गति वाले तरल पदार्थ द्वारा वाल्व सीट के स्थानीय दस्त को समाप्त करता है, बल्कि धोता भी है। सीलिंग सतह पर संचय को दूर करें, ताकि स्वयं सफाई के उद्देश्य को प्राप्त किया जा सके

मुख्य उद्देश्य

1. द्रव प्रतिरोध छोटा है, और इसका प्रतिरोध गुणांक समान लंबाई वाले पाइप अनुभाग के बराबर है।

2. सरल संरचना, छोटी मात्रा और हल्के वजन।

3. यह चुस्त और विश्वसनीय है।बॉल वाल्व की सीलिंग सतह व्यापक रूप से अच्छे सीलिंग प्रदर्शन के साथ प्लास्टिक से बनी होती है।यह वैक्यूम सिस्टम में भी व्यापक रूप से उपयोग किया गया है।

4. इसे संचालित करना और जल्दी से खोलना और बंद करना आसान है।इसे केवल 90 ° पूर्ण खुले से पूर्ण बंद तक घुमाने की आवश्यकता है, जो रिमोट कंट्रोल के लिए सुविधाजनक है।

5. रखरखाव सुविधाजनक है, गेंद वाल्व की संरचना सरल है, सीलिंग रिंग आम तौर पर चल रही है, और डिस्सेप्लर और प्रतिस्थापन अपेक्षाकृत सुविधाजनक है।

6. जब पूरी तरह से खुला या पूरी तरह से बंद हो जाता है, तो गेंद और वाल्व सीट की सीलिंग सतह माध्यम से अलग हो जाती है।जब माध्यम गुजरता है, तो यह वाल्व सीलिंग सतह के क्षरण का कारण नहीं बनता है।

7. इसमें छोटे व्यास से लेकर कुछ मिलीमीटर और बड़े व्यास से लेकर कुछ मीटर तक के अनुप्रयोगों की एक विस्तृत श्रृंखला है।इसे उच्च वैक्यूम से उच्च दबाव तक लागू किया जा सकता है।जब गेंद 90 डिग्री के लिए घूमती है, तो इनलेट और आउटलेट गोलाकार होना चाहिए, ताकि प्रवाह को काट दिया जा सके।

समारोह और विशिष्टता
