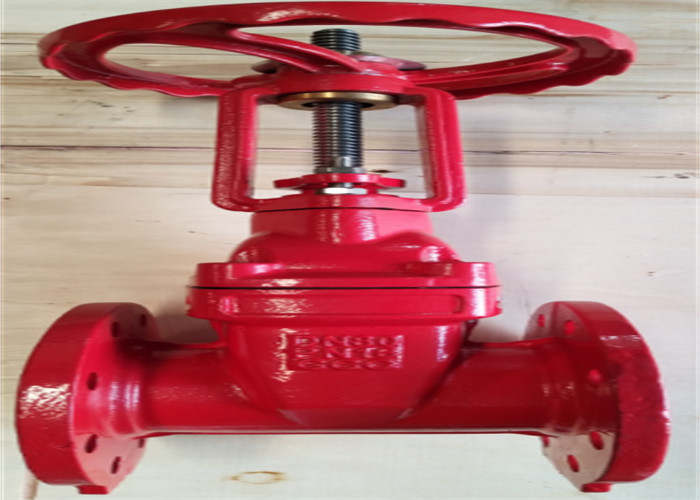

राइजिंग स्टेम फायर निकला हुआ किनारा अंत गेट वाल्व 1.6 एमपीए अग्नि सुरक्षा वाल्व

परिचय

राइजिंग स्टेम सॉफ्ट सील गेट वाल्व एक औद्योगिक वाल्व है।सॉफ्ट सील गेट वाल्व का उद्घाटन और समापन भाग एक राम है।राम की गति की दिशा द्रव दिशा के लंबवत है।गेट वाल्व केवल पूरी तरह से खोला और पूरी तरह से बंद किया जा सकता है, समायोजित और थ्रॉटल नहीं किया जा सकता है।राम में दो सीलिंग सतहें हैं।सबसे अधिक इस्तेमाल किया जाने वाला तरीका यह है कि रैम वाल्व की दो सीलिंग सतहें एक कील बनाती हैं, और वेज कोण वाल्व पैरामीटर के साथ बदलता रहता है, आमतौर पर 50

सॉफ्ट सील गेट वाल्व को बढ़ते स्टेम सॉफ्ट सील गेट वाल्व और नॉन राइजिंग स्टेम सॉफ्ट सील गेट वाल्व में विभाजित किया गया है।मुख्य घरेलू निर्माताओं में बीजिंग जियास्ट वाल्व कं, लिमिटेड शामिल है, जिसमें आमतौर पर उठाने वाली छड़ पर ट्रेपोजॉइडल धागे होते हैं।राम के बीच में नट और वाल्व बॉडी पर गाइड ग्रूव के माध्यम से, घूर्णन गति को रैखिक गति में बदल दिया जाता है, अर्थात ऑपरेटिंग टॉर्क को ऑपरेटिंग थ्रस्ट में बदल दिया जाता है।जब वाल्व खोला जाता है, जब राम की उठाने की ऊंचाई वाल्व व्यास के 1:1 गुना के बराबर होती है, तो द्रव चैनल पूरी तरह से अनब्लॉक हो जाता है, लेकिन ऑपरेशन के दौरान इस स्थिति की निगरानी नहीं की जा सकती है।वास्तविक उपयोग में, वाल्व स्टेम के शीर्ष का उपयोग चिह्न के रूप में किया जाता है, अर्थात, जिस स्थिति को खोला नहीं जा सकता है, उसका उपयोग पूरी तरह से खुली स्थिति के रूप में किया जाता है।तापमान परिवर्तन के कारण होने वाली लॉकिंग घटना पर विचार करने के लिए, इसे आमतौर पर चोटी की स्थिति में खोला जाता है और फिर पूरी तरह से खुले वाल्व की स्थिति के रूप में 1/2-1 मोड़ वापस कर दिया जाता है।इसलिए, वाल्व की पूर्ण खुली स्थिति रैम की स्थिति (यानी स्ट्रोक) के अनुसार निर्धारित की जाएगी।इस तरह के वाल्व को आमतौर पर पाइपलाइन में क्षैतिज रूप से स्थापित किया जाना चाहिए

आयाम
