उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रोडक्ट का नाम: | लिफ्ट चेक वाल्व | संबंध: | निकला हुआ किनारा समाप्त होता है |
|---|---|---|---|
| रंग: | ग्राहक का अनुरोध, ग्रे | मध्यम: | तेल जल गैस |
| शरीर पदार्थ: | Carbon Steel ; कार्बन स्टील ; WCB डब्ल्यूसीबी | दबाव: | मध्यम दबाव, उच्च दबाव, सामान्य तापमान |
| मीडिया का तापमान: | मध्यम तापमान, सामान्य तापमान, उच्च तापमान | डिस्क सामग्री: | कार्बन स्टील; डब्ल्यूसीबी |
| आकार: | डीएन15 से डीएन300 | संरचना: | जाँच |
| हाई लाइट: | WCB पिस्टन लिफ्ट प्रकार चेक वाल्व,स्टील पिस्टन लिफ्ट प्रकार चेक वाल्व,लाइटवेट चेक वाल्व पिस्टन लिफ्ट प्रकार |
||

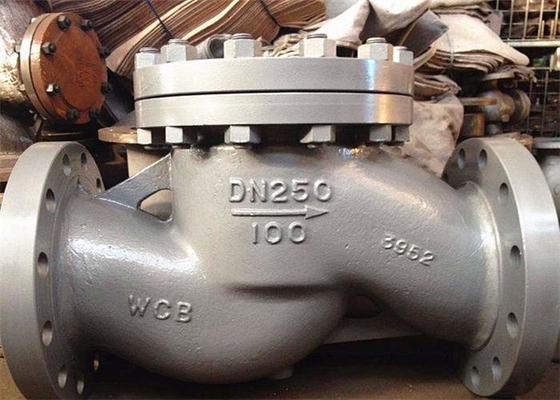

H41h और H41W कास्ट स्टील लिफ्ट चेक वाल्व व्यापक रूप से नाममात्र दबाव PN1 के लिए उपयोग किए जाते हैं, विभिन्न कामकाजी परिस्थितियों जैसे कि पेट्रोलियम, रासायनिक उद्योग और थर्मल पावर स्टेशन के तहत पाइपलाइनों के लिए - 29 ~ 550 ℃ 6 ~ 10.0MPa पर, लागू मीडिया हैं पानी, तेल, भाप, आदि। इसका मुख्य कार्य मध्यम बैकफ्लो, पंप के रिवर्स रोटेशन और इसकी ड्राइविंग मोटर, और कंटेनर में माध्यम के निर्वहन को रोकना है।
वाल्व के उपयोग के दौरान, माध्यम आकृति में तीर की दिशा में बहता है।
1. जब माध्यम निर्दिष्ट दिशा में बहता है, तो वाल्व डिस्क मध्यम बल से प्रभावित होती है।जब माध्यम को प्रतिधारा के लिए खोला जाता है, तो वाल्व डिस्क के स्वयं के वजन और माध्यम के विपरीत बल के कारण वाल्व डिस्क और वाल्व सीट की सीलिंग सतह को बंद कर दिया जाता है, ताकि माध्यम के प्रतिप्रवाह को रोका जा सके।
2. वाल्व बॉडी और डिस्क की सीलिंग सतह को स्टेनलेस स्टील से मढ़ा जाएगा।
| प्रकार | डीएन | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| एच41एच/वाई-16सी | मापन टी (मिमी) | ली | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 622 | 698 |
| डी | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 335 | 405 | 460 | ||
| डी1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | ||
| बीएफ | 14—2 | 16—2 | 16—2 | 18—2 | 18—2 | 20-2 | 20-2 | 20-2 | 22—2 | 22—2 | 24-2 | 26-2 | 30—2 | 30—2 | ||
| जेडएक्स डी | 4X 14 | 4Xф14 | 4X 14 | 4Xф18 | 4X 18 | 4X 18 | 4X 18 | 8Xф18 | 8Xф18 | 8Xф18 | 8Xф22 | 12Xф23 | 12Xф25 | 12Xф25 | ||
| वजन (किग्रा) | 3.3 | 4.13 | 5.33 | 8.7 | 11.66 | 14.33 | 23 | 27 | 35.2 | 54 | 73.2 | 126 | 175 | 262 | ||
| प्रकार | डीएन | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| एच41एच/वाई-16सी | मापन टी (मिमी) | ली | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 622 | 698 |
| डी | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 335 | 405 | 460 | ||
| डी1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | ||
| बीएफ | 14—2 | 16—2 | 16—2 | 18—2 | 18—2 | 20-2 | 20-2 | 20-2 | 22—2 | 22—2 | 24-2 | 26-2 | 30—2 | 30—2 | ||
| जेडएक्स डी | 4X 14 | 4Xф14 | 4X 14 | 4Xф18 | 4X 18 | 4X 18 | 8X 18 | 8Xф18 | 8Xф22 | 8Xф26 | 8Xф26 | 12Xф26 | 12Xф30 | 16Xф30 | ||
| वजन (किग्रा) | 3.3 | 4.13 | 5.33 | 8.7 | 13.00 | 14.33 | 23 | 27 | 45.0 | 54 | 73.2 | 148 | 191 | 450 | ||
