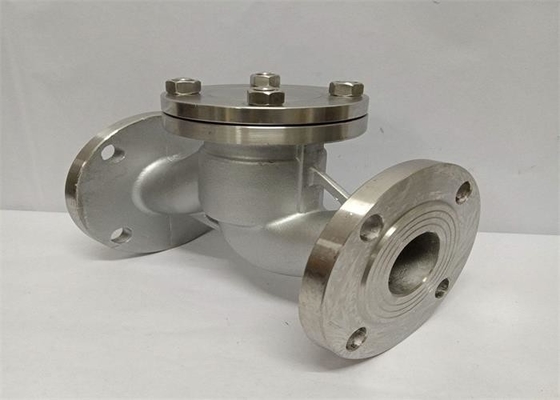

गोस्ट स्टेनलेस स्टील 1.6 / 2.5 / 4.0 / 6.4 एमपीए निकला हुआ किनारा अंत लिफ्ट चेक वाल्व;

परिचय

यह वाल्व नाइट्रिक एसिड प्रकार की पाइपलाइन पर उपयुक्त है जो मध्यम प्रतिकूल धारा को एक तरह से बंद होने से रोकता है।

स्थापना मोड

1. वाल्व शरीर की ऊर्ध्वाधर केंद्र रेखा के साथ वाल्व डिस्क के साथ चेक वाल्व के लिए, आंतरिक थ्रेड चेक वाल्व केवल क्षैतिज पाइपलाइन पर स्थापित किया जा सकता है, और उच्च दबाव वाले छोटे-व्यास चेक वाल्व पर वाल्व डिस्क कर सकते हैं एक गेंद को अपनाएं।बटरफ्लाई चेक वाल्व का शरीर आकार स्टॉप वाल्व (जिसे स्टॉप वाल्व के रूप में इस्तेमाल किया जा सकता है) के समान होता है, इसलिए इसका द्रव प्रतिरोध गुणांक बड़ा होता है।इसकी संरचना स्टॉप वाल्व के समान है, और वाल्व बॉडी और डिस्क स्टॉप वाल्व के समान हैं।वाल्व डिस्क के ऊपरी हिस्से और वाल्व कवर के निचले हिस्से को गाइड स्लीव के साथ संसाधित किया जाता है।वाल्व डिस्क गाइड आस्तीन वाल्व डिस्क गाइड आस्तीन में स्वतंत्र रूप से उठ और गिर सकता है।जब माध्यम नीचे की ओर बहता है, तो वाल्व डिस्क माध्यम के जोर से खुलती है।जब माध्यम बहना बंद कर देता है, तो वाल्व डिस्क माध्यम के विपरीत प्रवाह को रोकने के लिए वाल्व सीट पर लंबवत रूप से गिरती है।तितली चेक वाल्व के माध्यम से सीधे मध्यम इनलेट और आउटलेट चैनल की दिशा वाल्व सीट चैनल के लंबवत है;ऊर्ध्वाधर लिफ्ट चेक वाल्व के लिए, मध्यम इनलेट और आउटलेट चैनल की दिशा वाल्व सीट चैनल के समान होती है, और इसका प्रवाह प्रतिरोध सीधे चेक वाल्व से छोटा होता है

2.a वाल्व जिसकी डिस्क वाल्व बॉडी की केंद्र रेखा के साथ स्लाइड करती है।पाइपलाइन चेक वाल्व एक नया वाल्व है।इसमें छोटी मात्रा, हल्के वजन और अच्छी प्रसंस्करण तकनीक है।यह चेक वाल्व के विकास की दिशाओं में से एक है।हालांकि, द्रव प्रतिरोध गुणांक स्विंग चेक वाल्व की तुलना में थोड़ा बड़ा है

आयाम
