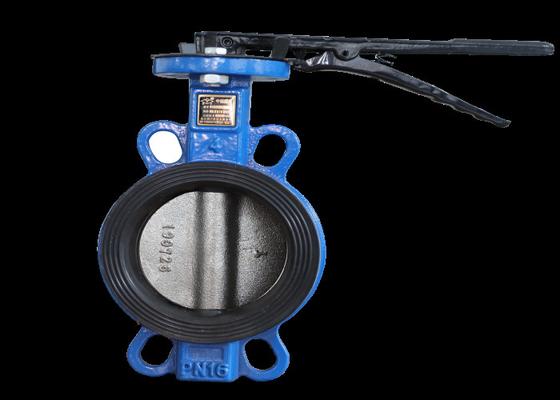

कास्ट आयरन हैंडल पावर पिन-कम 1.0/1.6 एमपीए प्रेशर वेफर तितली वाल्व

परिचय

वेफर बटरफ्लाई वाल्व की बटरफ्लाई प्लेट पाइप लाइन के व्यास की दिशा में स्थापित की जाती है।तितली वाल्व शरीर के बेलनाकार चैनल में, डिस्क के आकार की तितली प्लेट 0 ° - 90 ° के रोटेशन कोण के साथ अक्ष के चारों ओर घूमती है, जो प्रवाह विनियमन की भूमिका निभा सकती है।जब तितली प्लेट 90 ° तक घूमती है, तो वाल्व अधिकतम उद्घाटन तक पहुंच जाता है।वेफर तितली वाल्व में सरल संरचना, छोटी मात्रा और हल्के वजन के फायदे हैं।यह केवल कुछ भागों से बना है।इसके अलावा, इसे 90 ° घुमाकर जल्दी से खोला और बंद किया जा सकता है, जिसे संचालित करना आसान है।इसी समय, वाल्व में द्रव नियंत्रण की अच्छी विशेषताएं होती हैं।

प्रदर्शन तुलना

समान नाममात्र दबाव और नाममात्र व्यास वाले साधारण तितली वाल्व और गेट वाल्व में से किसमें बेहतर जकड़न होती है और रिसाव करना आसान नहीं होता है?

गेट वाल्व की जकड़न तितली वाल्व की तुलना में बेहतर है, लेकिन कुछ निर्माताओं के पास तितली वाल्व का अच्छा सीलिंग प्रदर्शन है।

गेट वाल्व में बड़ी मात्रा होती है और बड़ी जगह घेरती है।

तितली वाल्व में छोटी मात्रा और छोटी जगह होती है।

विशिष्ट चयन को माध्यम के तापमान, वाल्व की सीलिंग और पैकिंग पर भी विचार करना चाहिए।

50 से अधिक नाममात्र व्यास वाले तितली वाल्व विनिर्देश में निर्दिष्ट हैं।

उच्च प्रदर्शन मैनुअल तितली वाल्व एक डबल सनकी और एक विशेष इच्छुक शंकु अंडाकार सीलिंग संरचना को गोद लेता है।उपयोगिता मॉडल इस नुकसान को हल करता है कि पारंपरिक सनकी तितली वाल्व की सीलिंग सतह अभी भी 0 ° ~ 10 ° खोलने और बंद करने के समय संपर्क घर्षण को फिसलने में है, इस प्रभाव का एहसास होता है कि तितली प्लेट की सीलिंग सतह अलग हो जाती है खोलने का क्षण, और सीलिंग प्रभाव बंद संपर्क के क्षण में बंद हो जाता है, ताकि सेवा जीवन को लम्बा खींच सके और सर्वोत्तम सीलिंग प्रदर्शन प्राप्त कर सके।

आयाम
