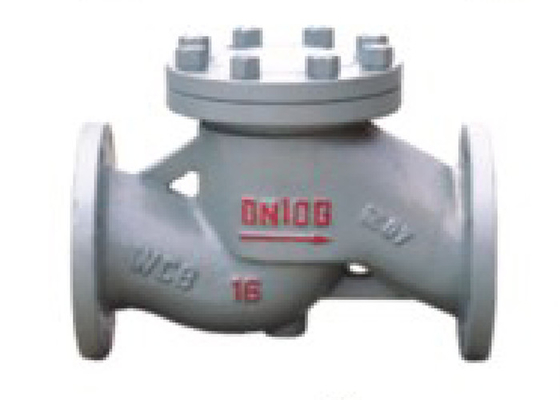

PN16 DN15-DN250 कास्ट कार्बन स्टील निकला हुआ किनारा लिफ्ट चेक वाल्व समाप्त होता है:

परिचय

लिफ्ट चेक वाल्व उस वाल्व को संदर्भित करता है जो माध्यम के बैकफ्लो को रोकने के लिए स्वयं माध्यम के प्रवाह के आधार पर वाल्व डिस्क को स्वचालित रूप से खोलता और बंद करता है।इसे चेक वाल्व, वन-वे वाल्व, रिवर्स फ्लो वाल्व और बैक प्रेशर वाल्व के रूप में भी जाना जाता है।चेक वाल्व एक स्वचालित वाल्व से संबंधित है, जिसका उपयोग मुख्य रूप से मध्यम बैकफ्लो, पंप और ड्राइविंग मोटर के रिवर्स रोटेशन और कंटेनर माध्यम के निर्वहन को रोकने के लिए किया जाता है।चेक वाल्व का उपयोग पाइपलाइन पर सहायक प्रणाली की आपूर्ति के लिए भी किया जा सकता है जिसमें दबाव सिस्टम के दबाव से ऊपर उठ सकता है।चेक वाल्व को मुख्य रूप से स्विंग चेक वाल्व (गुरुत्वाकर्षण के केंद्र के अनुसार घूर्णन) और लिफ्ट चेक वाल्व (अक्ष के साथ घूमना) में विभाजित किया जा सकता है।

स्थापना मोड

लिफ्ट चेक वाल्व: वाल्व शरीर की ऊर्ध्वाधर केंद्र रेखा के साथ वाल्व डिस्क स्लाइडिंग के साथ चेक वाल्व के लिए, आंतरिक थ्रेड चेक वाल्व केवल क्षैतिज पाइपलाइन पर स्थापित किया जा सकता है, और उच्च दबाव वाले छोटे-व्यास चेक पर वाल्व डिस्क स्थापित किया जा सकता है वाल्व एक गेंद को गोद ले सकता है।बटरफ्लाई चेक वाल्व का शरीर आकार स्टॉप वाल्व (जिसे स्टॉप वाल्व के रूप में इस्तेमाल किया जा सकता है) के समान होता है, इसलिए इसका द्रव प्रतिरोध गुणांक बड़ा होता है।इसकी संरचना स्टॉप वाल्व के समान है, और वाल्व बॉडी और डिस्क स्टॉप वाल्व के समान हैं।वाल्व डिस्क के ऊपरी हिस्से और वाल्व कवर के निचले हिस्से को गाइड स्लीव के साथ संसाधित किया जाता है।वाल्व डिस्क गाइड आस्तीन वाल्व डिस्क गाइड आस्तीन में स्वतंत्र रूप से उठ और गिर सकता है।जब माध्यम नीचे की ओर बहता है, तो वाल्व डिस्क माध्यम के जोर से खुलती है।जब माध्यम बहना बंद कर देता है, तो वाल्व डिस्क माध्यम के विपरीत प्रवाह को रोकने के लिए वाल्व सीट पर लंबवत रूप से गिरती है।तितली चेक वाल्व के माध्यम से सीधे मध्यम इनलेट और आउटलेट चैनल की दिशा वाल्व सीट चैनल के लंबवत है;ऊर्ध्वाधर लिफ्ट चेक वाल्व के लिए, मध्यम इनलेट और आउटलेट चैनल की दिशा वाल्व सीट चैनल के समान होती है, और इसका प्रवाह प्रतिरोध सीधे चेक वाल्व से छोटा होता है

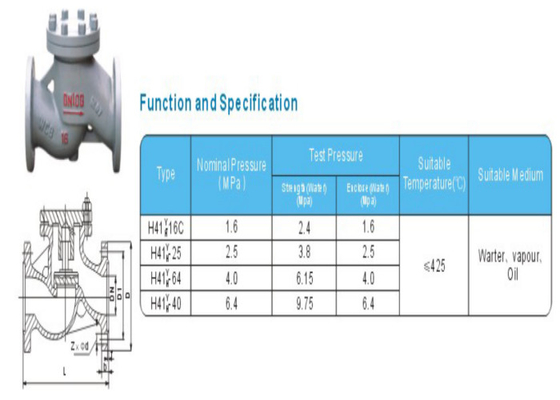

विशेषता

आयाम
