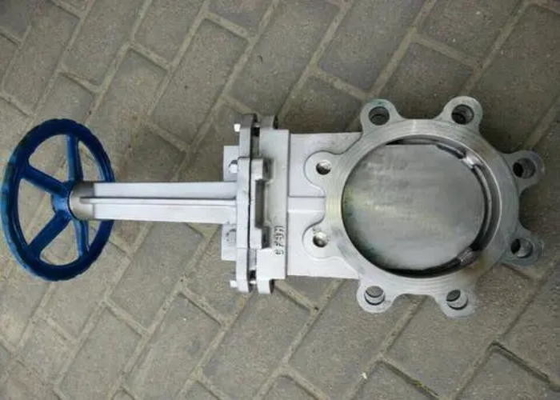

JIS PN1.0 / PN1.6 दबाव कार्बन स्टील का आकार 2 "-12" चाकू गेट वाल्व;

परिचय

चाकू गेट वाल्व को चाकू गेट वाल्व, चाकू गेट वाल्व, घोल वाल्व और घोल वाल्व के रूप में भी जाना जाता है।इसके खुलने और बंद होने वाले हिस्से गेट हैं।गेट की गति दिशा द्रव दिशा के लंबवत है।माध्यम को चाकू की धार वाले गेट से काट दिया जाता है जो फाइबर सामग्री को काट सकता है।गेट में दो सीलिंग सतहें हैं।सबसे अधिक इस्तेमाल किए जाने वाले गेट प्लेट वाल्व की दो सीलिंग सतहें एक कील बनाती हैं।वेज कोण वाल्व मापदंडों के साथ बदलता रहता है, आमतौर पर 5 °, वेज चाकू गेट वाल्व के गेट को एक पूरे में बनाया जा सकता है, जिसे कठोर गेट वाल्व कहा जाता है;इसे एक रैम में भी बनाया जा सकता है जो प्रसंस्करण प्रक्रिया में सीलिंग सतह के कोण के विचलन के लिए इसकी विनिर्माण क्षमता में सुधार करने के लिए मामूली विरूपण उत्पन्न कर सकता है।इस तरह के राम को लोचदार राम कहा जाता है।वास्तव में, वाल्व बॉडी में कोई कक्ष नहीं होता है।गेट साइड गाइड ग्रूव में उठता और गिरता है और नीचे की तरफ लग द्वारा वाल्व सीट पर कसकर दबाया जाता है।यदि उच्च मध्यम जकड़न प्राप्त करना आवश्यक है, तो दो-तरफा सीलिंग का एहसास करने के लिए ओ-आकार की सीलिंग वाल्व सीट का चयन किया जा सकता है।चाकू गेट वाल्व में छोटी स्थापना स्थान, कम काम का दबाव, हर तरह की चीज़ें जमा करना आसान नहीं है और कम कीमत है।

जब चाकू गेट वाल्व बंद हो जाता है, तो सीलिंग सतह को केवल मध्यम दबाव से सील किया जा सकता है, यानी गेट वाल्व की सीलिंग सतह को दूसरी तरफ वाल्व सीट पर मध्यम दबाव से सीलिंग सुनिश्चित करने के लिए दबाया जा सकता है सीलिंग सतह, जो स्वयं सीलिंग है।अधिकांश गेट वाल्वों को जबरन सील कर दिया जाता है, अर्थात, जब वाल्व बंद हो जाता है, तो सीलिंग सतह की सीलिंग सुनिश्चित करने के लिए गेट वाल्व को बाहरी बल द्वारा वाल्व सीट पर मजबूर किया जाना चाहिए।इस प्रकार के वाल्व को आमतौर पर पाइपलाइन में लंबवत रूप से स्थापित किया जाना चाहिए।

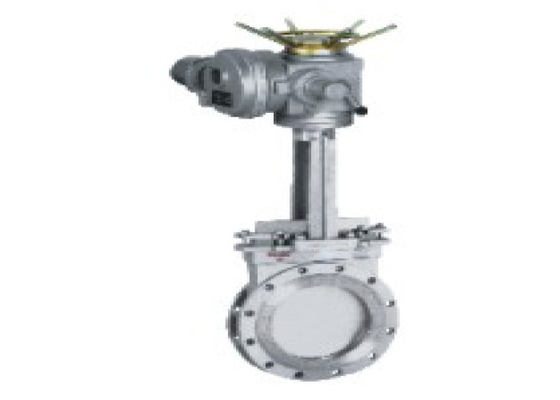

चाकू गेट वाल्व का ड्राइविंग मोड: मैनुअल, स्प्रोकेट, इलेक्ट्रिक, न्यूमेटिक, हाइड्रोलिक, बेवल गियर, इलेक्ट्रिक कंट्रोल, हाइड्रोलिक और न्यूमेटिक।चाकू गेट वाल्व आकार: बढ़ती स्टेम और गैर बढ़ती स्टेम।चाकू गेट वाल्व सामग्री: कच्चा लोहा, कच्चा इस्पात, कार्बन स्टील, स्टेनलेस स्टील, फ्लोरीन अस्तर, आदि।

चाकू गेट वाल्व सील: हार्ड सील, सॉफ्ट सील, सिंगल साइडेड सील, डबल साइडेड सील और अन्य सामग्री।

छोटी मात्रा, छोटे प्रवाह प्रतिरोध, हल्के वजन, आसान स्थापना और डिस्सेप्लर के फायदे के साथ, अल्ट्रा-पतली चाकू गेट वाल्व बड़े प्रवाह प्रतिरोध, भारी वजन, कठिन स्थापना और साधारण गेट वाल्व के बड़े फर्श क्षेत्र की कठिन समस्याओं को पूरी तरह से हल करता है, फ्लैट गेट वाल्व, बॉल वाल्व, स्टॉप वाल्व, विनियमन वाल्व और तितली वाल्व।चाकू गेट वाल्व के उद्भव के बाद, बड़ी संख्या में सामान्य कट-ऑफ वाल्व और विनियमन वाल्व को बदल दिया गया है।चाकू गेट वाल्व की दुनिया की सबसे बड़ी खपत संयुक्त राज्य अमेरिका और जापान है

प्रयोग:

यह वाल्व व्यापक रूप से पानी की आपूर्ति और जल निकासी, निर्माण, तेल, रसायन उद्योग, कोयला गैस (प्राकृतिक गैस), भोजन, दवा, बिजली संयंत्र, परमाणु ऊर्जा संयंत्र और शहरी प्रदूषण निर्वहन आदि जैसे प्रवाह को समायोजित या काटने के उद्देश्य से लागू होता है। विभिन्न माध्यम, जैसे गाढ़ा दाना, चिपचिपा तरल और तैरता हुआ संदूषण आदि।

संरचना

आयाम

स्थापना और संचालन निर्देश

1. चाकू गेट वाल्व की स्थापना से पहले, वाल्व गुहा और सीलिंग सतह की जांच करें, और कोई गंदगी या रेत का पालन करने की अनुमति नहीं है;

2. सभी कनेक्टिंग भागों पर बोल्ट समान रूप से कड़े होने चाहिए;

3. जाँच करें कि पैकिंग की जकड़न और मेढ़े के लचीले उद्घाटन दोनों को सुनिश्चित करने के लिए पैकिंग भागों को संपीड़ित करने की आवश्यकता है;

4. वाल्व स्थापित करने से पहले, उपयोगकर्ता को वाल्व मॉडल, कनेक्शन आकार की जांच करनी चाहिए और वाल्व आवश्यकताओं के साथ स्थिरता सुनिश्चित करने के लिए मध्यम प्रवाह दिशा पर ध्यान देना चाहिए;

5. वाल्व स्थापित करते समय, उपयोगकर्ता को वाल्व ड्राइविंग के लिए आवश्यक स्थान आरक्षित करना चाहिए;

6. सर्किट आरेख के अनुसार ड्राइविंग डिवाइस की वायरिंग की जानी चाहिए;

7. चाकू गेट वाल्व नियमित रूप से बनाए रखा जाना चाहिए।इसे वसीयत में टकराने और निचोड़ने की अनुमति नहीं है, ताकि सीलिंग को प्रभावित न करें।

बनाए रखना

1. हाथ के पहिये, हैंडल और ट्रांसमिशन तंत्र को उठाने के लिए इस्तेमाल करने की अनुमति नहीं है, और टक्कर सख्त वर्जित है।

2. डबल गेट वाल्व लंबवत रूप से स्थापित किए जाने चाहिए (अर्थात वाल्व स्टेम ऊर्ध्वाधर स्थिति में है और हैंडव्हील शीर्ष पर है)।

3. बायपास वाल्व के साथ गेट वाल्व खोलने से पहले बाईपास वाल्व खोलना चाहिए (इनलेट और आउटलेट पर दबाव अंतर को संतुलित करने और उद्घाटन बल को कम करने के लिए)।

4. उत्पाद संचालन नियमावली के प्रावधानों के अनुसार ट्रांसमिशन तंत्र के साथ गेट वाल्व स्थापित किया जाएगा।

5. यदि वाल्व बार-बार खोला और बंद किया जाता है, तो इसे महीने में कम से कम एक बार लुब्रिकेट करें
