उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|

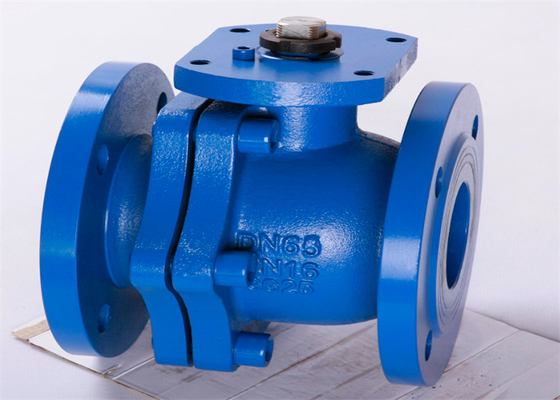

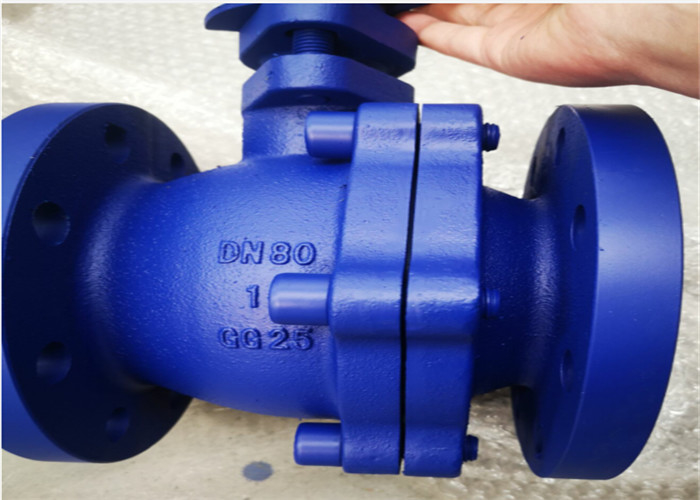

| प्रोडक्ट का नाम: | दीन मानक PN16 2PS कच्चा लोहा निकला हुआ किनारा अंत फ़्लोटिंग गेंद वाल्व | रंग: | नीला, ग्राहक का अनुरोध |
|---|---|---|---|
| सील सामग्री: | पीटीएफई | दबाव: | मध्यम दबाव |
| शरीर पदार्थ: | कच्चा लोहा | संबंध: | निकला हुआ किनारा समाप्त होता है |
| मानक: | दीन मानक | गेंद सामग्री: | एसएस402/एसएस304 |
| तापमान: | 0 ℃ ~ 150 ℃ | पोर्ट आकार: | 2 "~ 8" |
| हाई लाइट: | डीआईएन फ्लोटिंग बॉल वाल्व,2 "फ्लोटिंग बॉल वाल्व,निकला हुआ किनारा अंत डीआईएन बॉल वाल्व; |
||
बॉल वाल्व और गेट वाल्व एक ही प्रकार के वाल्व से संबंधित हैं।अंतर यह है कि इसका समापन भाग एक गेंद है।गेंद खुलने और बंद होने के लिए वाल्व बॉडी की केंद्र रेखा के चारों ओर घूमती है।बॉल वाल्व का उपयोग मुख्य रूप से पाइपलाइन में माध्यम की प्रवाह दिशा को काटने, वितरित करने और बदलने के लिए किया जाता है।निकला हुआ किनारा गेंद वाल्व मानक GB / t21465-2008 "वाल्व शब्दावली" को एक वाल्व के रूप में परिभाषित किया गया है जिसमें लहरा (गेंद) वाल्व स्टेम द्वारा संचालित होता है और वाल्व स्टेम की धुरी के चारों ओर घूमता है।
| निकला हुआ किनारा अंत | एन 1092-2 |
| आमने सामने DN15-DN100 | डीआईएन3202 एफ4 |
| आमने सामने DN125-DN250 | DIN3202 F5 |
| डिजाइन और निर्माण | दीन 3357 |
| सामान्य दबाव (एमपीए) | 1.6 |
| शैल परीक्षण (पानी) | 2.5 एमपीए |
| सील परीक्षण (पानी) | 1.8mpa |
| सील परीक्षण (वायु) | 0.6mpa |
| तापमान | -10 ℃ से 150 ℃ |
| उपयुक्त माध्यम: | पानी |
बॉल वाल्व एक नए प्रकार का वाल्व है जिसका व्यापक रूप से उपयोग किया जाता है, जिसके निम्नलिखित फायदे हैं:
1. द्रव प्रतिरोध छोटा है, और इसका प्रतिरोध गुणांक समान लंबाई वाले पाइप अनुभाग के बराबर है।
2. सरल संरचना, छोटी मात्रा और हल्के वजन।
3. यह चुस्त और विश्वसनीय है।प्लास्टिक का व्यापक रूप से बॉल वाल्व की सीलिंग सतह सामग्री के रूप में उपयोग किया जाता है, जिसमें अच्छा सीलिंग प्रदर्शन होता है।वैक्यूम सिस्टम में भी इसका व्यापक रूप से उपयोग किया गया है।
4. इसे संचालित करना और जल्दी से खोलना और बंद करना आसान है।इसे केवल 90 ° पूर्ण खुले से पूर्ण बंद तक घुमाने की आवश्यकता है, जो रिमोट कंट्रोल के लिए सुविधाजनक है।
5. रखरखाव सुविधाजनक है, गेंद वाल्व की संरचना सरल है, सीलिंग रिंग आम तौर पर चल रही है, और डिस्सेप्लर और प्रतिस्थापन अपेक्षाकृत सुविधाजनक है।
6. जब पूरी तरह से खुला या पूरी तरह से बंद हो, तो गेंद और वाल्व सीट की सीलिंग सतह को माध्यम से अलग किया जाएगा।जब माध्यम गुजरता है, तो यह वाल्व सीलिंग सतह के क्षरण का कारण नहीं बनता है।
7. इसमें छोटे से लेकर कई मिलीमीटर और बड़े से लेकर कई मीटर तक के अनुप्रयोगों की एक विस्तृत श्रृंखला है।इसे उच्च वैक्यूम से उच्च दबाव तक लागू किया जा सकता है।इस प्रकार के वाल्व को पाइपलाइन में क्षैतिज रूप से स्थापित किया जाना चाहिए
| डीएन | डी | ली | डी | सी | आर | बी | एन | एच | इ | यू | एस |
| 15 | 15 | 115 | 95 | 65.0 | 45 | 14 | 4 | 14 | 42 | एम5 | 9 |
| 20 | 20 | 120 | 105 | 75.0 | 58 | 16 | 4 | 14 | 42 | एम5 | 9 |
| 25 | 25 | 125 | 115 | 85.0 | 68 | 16 | 4 | 14 | 42 | एम5 | 12 |
| 32 | 32 | 130 | 140 | 100.0 | 78 | 18 | 4 | 19 | 50 | एम6 | 12 |
| 40 | 40 | 140 | 150 | 110 | 88 | 18 | 4 | 19 | 50 | एम6 | 14 |
| 50 | 50 | 150 | 165 | 125.0 | 102 | 20 | 4 | 19 | 70 | एम8 | 17 |
| 65 | 65 | 170 | 185 | 145.0 | 122 | 20 | 4 | 19 | 102 | एम10 | 19 |
| 80 | 80 | 180 | 200 | 160 | 138 | 22 | 8 | 19 | 102 | एम10 | 19 |
| 100 | 100 | 190 | 220 | 180 | 158 | 24 | 8 | 19 | 102 | एम10 | 22 |
| 125 | 125 | 325 | 250 | 210 | 188 | 26 | 8 | 19 | 125 | एम12 | 27 |
| 150 | 150 | 350 | 285 | 240 | 212 | 26 | 8 | 23 | 140 | एम16 | 27 |
| 200 | 200 | 400 | 340 | 295 | 268 | 30 | 12 | 23 | 165 | एम20 | 30 |
| 250 | 250 | 450 | 405 | 355 | 320 | 32 | 12 | 27 | 165 | एम20 | 33 |
