उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| पोर्ट आकार: | 200/250/300/350 मिमी | नाममात्र का दाब: | 1.0/1.6 एमपीए |
|---|---|---|---|
| चालक: | हाथ पहिया | टाइप: | चोटा सा वाल्व |
| योजक: | निकला हुआ | मॉडल संख्या: | D341X-10/16Q |
| शरीर: | कच्चा लोहा | सीट: | एनबीआर |
| प्रयोग: | स्वच्छ जल | अस्थायी।: | -10 ℃ ~ 80 ℃ |
| मानक: | जीबी 12238 | स्वनिर्धारित: | OEM ओडीएम |
| हाई लाइट: | गांठदार कच्चा लोहा निकला हुआ तितली वाल्व,1mpa निकला हुआ किनारा तितली वाल्व,dn300 निकला हुआ किनारा तितली वाल्व |
||

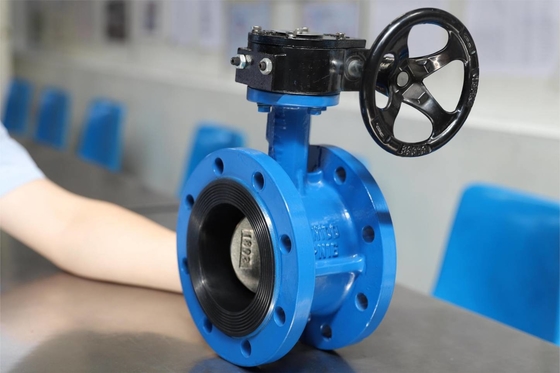

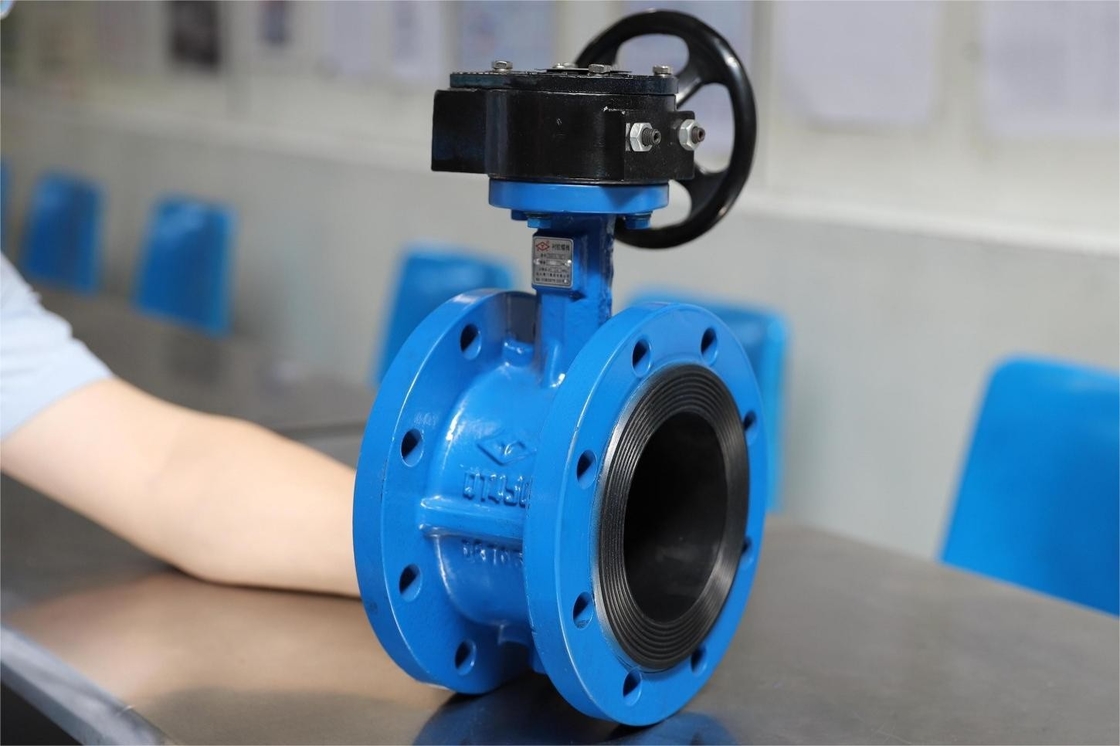

Flanged तितली वाल्व, पाइपलाइन सिस्टम के चालू-बंद और प्रवाह नियंत्रण को महसूस करने के लिए उपयोग किए जाने वाले घटक के रूप में, पेट्रोलियम, रसायन उद्योग, धातु विज्ञान, जल विद्युत, आदि जैसे कई क्षेत्रों में व्यापक रूप से उपयोग किया गया है।
वाल्व संचालित करने में आसान है, सीलिंग प्रदर्शन में तंग है और सेवा जीवन में लंबा है;इसका उपयोग प्रवाह दर को जल्दी से काटने या समायोजित करने के लिए किया जा सकता है।यह विश्वसनीय सीलिंग और अच्छी समायोजन विशेषताओं की आवश्यकता वाले अवसरों के लिए उपयुक्त है।
रबर सीट सील का उपयोग इसे कम तापमान और दबाव के लिए उपयुक्त बनाता है, आमतौर पर 80 ℃ से अधिक नहीं और PN10 से अधिक नहीं, लेकिन यह भी उत्कृष्ट सीलिंग प्रदर्शन करता है।इसलिए यह सामान्य तापमान तरल के लिए सबसे उपयुक्त है।
|
मॉडल |
पीएन (एमपीए) |
टेस्ट प्रेशर (एमपीए) |
मीडिया अस्थायी। |
लागू मीडिया |
|
|
शक्ति (पानी) |
सीलिंग (पानी) |
||||
|
D341X-10 |
1.0 |
1.5 |
1.1 |
≤80 ℃ |
पानी |
|
D341X-16Q |
1.6 |
2.4 |
1.76 |
≤80 ℃ |
पानी |
वाल्व बॉडी: ग्रे कास्ट आयरन + NBR, गांठदार कच्चा लोहा + NBR
तितली प्लेट: QT450-10
वाल्व धुरी: 45
डी-टाइप सीलिंग रिंग: एनबीआर + ईपीडीएम
| आदर्श | डीएन | आकार | ||||
| मिमी | डी | डी1(पीएन10) | Z-φd | एल | BF के | |
| D341X-10 | 200 | 335 | 295 | 12-φ23 | 152 | 26-3 |
| 250 | 405 | 355 | 12-φ28 | 165 | 28-3 | |
| 300 | 460 | 410 | 12-φ28 | 178 | 28-4 | |
| 350 | 520 | 470 | 16-φ28 | 190 | 30-4 | |
※ एक ही विनिर्देश और दबाव ग्रेड के अन्य वाल्वों की तुलना में, निकला हुआ किनारा तितली वाल्व में छोटी संरचना की लंबाई, छोटे आकार, हल्के वजन और सरल संरचना के फायदे हैं।
※ त्वरित उद्घाटन और समापन, आसान संचालन, और वाल्वों के त्वरित उद्घाटन और समापन के लिए इस्तेमाल किया जा सकता है।
※ इसमें अच्छा प्रवाह विनियमन समारोह और मजबूती, लंबी सेवा जीवन है, और वाल्व को विनियमित करने के रूप में इस्तेमाल किया जा सकता है।
※ यह बड़े-व्यास वाले वाल्वों के लिए उपयुक्त है और व्यापक रूप से बड़ी जल आपूर्ति और जल निकासी पाइपलाइनों में उपयोग किया जाता है।
उपयोग में नहीं होने पर, इसे सूखे और हवादार कमरे में रखा जाना चाहिए, और दोनों सिरों को धूल कवर के साथ कवर किया जाना चाहिए ताकि यह सुनिश्चित हो सके कि वाल्व की आंतरिक गुहा साफ है।
जब सुरक्षित रखने के लिए बाहर संग्रहीत किया जाता है, तो इसे जमीन के संपर्क में नहीं, और सुरक्षा के लिए प्लास्टिक की फिल्म के साथ कवर किया जाना चाहिए।
जब लंबे समय तक संग्रहीत वाल्व का पुन: उपयोग किया जाता है, तो जांचें कि क्या पैकिंग विफल हो गई है, और प्रत्येक घूमने वाले हिस्से में चिकनाई वाला तेल डालें।
उपयोग के दौरान, वाल्व स्टेम पहनने की भरपाई के लिए वाल्व पैकिंग ग्रंथि नट को नियमित रूप से कसने सहित, इसके सामान्य उपयोग को सुनिश्चित करने के लिए वाल्व की नियमित रूप से जांच की जानी चाहिए।
वाल्व का उपयोग और रखरखाव निर्दिष्ट सेवा अवधि के भीतर किया जाना चाहिए, जिसमें गैसकेट, पैकिंग, सीलिंग रिंग, बॉल (आवश्यकतानुसार) और अन्य सीलिंग जोड़े शामिल हैं।
वाल्व के कामकाजी माहौल को साफ रखने से वाल्व के सेवा जीवन को बढ़ाया जा सकता है।
हमसे संपर्क करें, आप OEM/ODM अनुकूलन सेवा प्राप्त कर सकते हैं।
आप एएनएसआई, एपीआई, डीआईएन, बीएस, जेआईएस और गोस्ट जैसे डिजाइन और विनिर्माण मानकों के साथ सभी प्रकार के वाल्व प्राप्त कर सकते हैं।
मौजूदा सांचों वाले उत्पादों के लिए, ऑर्डर के लिए 10 टन उपलब्ध हैं।10 टन से कम के लिए, हम उत्पादन को अन्य ऑर्डर के साथ जोड़ सकते हैं।
यदि आपके पास विशेष आवश्यकताएं और बड़े ऑर्डर हैं, तो हम नए सांचे खोल सकते हैं और उत्पादन कर सकते हैं।
नियमित उत्पादों को सीधे स्टॉक से भेजा जा सकता है।शिपमेंट से पहले नमूने प्रदान किए जा सकते हैं।
