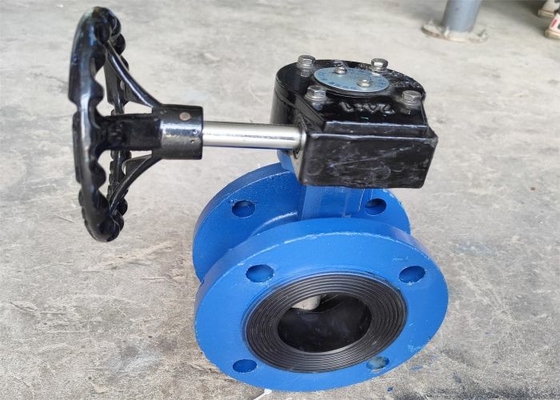

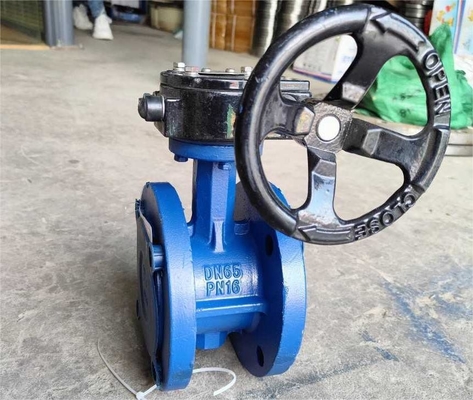

उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| टाइप: | चोटा सा वाल्व | ट्रांसमिशन मोड: | हाथ पहिया |
|---|---|---|---|
| डीएन: | 2 2.5 3 इंच | पीएन: | 1.0 एमपीए |
| कनेक्शन प्रपत्र: | निकला हुआ | रंग: | नीला |
| वाल्व शरीर सामग्री: | कच्चा लोहा + एनआरबी | तितली प्लेट सामग्री: | QT450-10 |
| लागू माध्यम: | पानी | लागू तापमान: | ≤80 ℃ |
| विनिर्माण मानक: | जीबी 12238 | Moq: | 10 पी.सी.एस |
| हाई लाइट: | नीला तितली निकला हुआ किनारा वाल्व,डीएन 3 इंच निकला हुआ तितली वाल्व,डीएन 2 इंच तितली निकला हुआ किनारा वाल्व |
||
तितली प्लेट और वाल्व सीट के बीच घूर्णन सतह पर रबर जोड़कर वाल्व शाफ्ट की सीलिंग को नियंत्रित किया जाता है।रबर सीलिंग सतह और रबर अस्तर के साथ तितली प्लेट को यह सुनिश्चित करने के लिए अपनाया जाता है कि वाल्व शाफ्ट तंग सीलिंग प्रदर्शन और लंबी सेवा जीवन के साथ गुहा में द्रव माध्यम के संपर्क में नहीं है।
|
आदर्श |
डीएन |
आकार |
||||
|
D341X-10 |
मिमी |
डी |
डी1(पीएन10) |
Z-φd |
एल |
BF के |
|
50 |
160 |
125 |
4-φ18 |
108 |
20-3 |
|
|
65 |
180 |
145 |
4-φ18 |
112 |
20-3 |
|
|
80 |
195 |
160 |
8-φ18 |
114 |
22-3 |
|
निकला हुआ किनारा तितली वाल्व विश्वसनीय सीलिंग और अच्छी समायोजन विशेषताओं की आवश्यकता वाले अवसरों के लिए उपयुक्त है।इसका उपयोग प्रवाह दर को जल्दी से काटने या समायोजित करने के लिए किया जा सकता है।इसका उपयोग तापमान ≤80 ℃ और नाममात्र दबाव ≤1.6 एमपीए के साथ पानी की आपूर्ति और जल निकासी और भोजन, दवा, रसायन उद्योग, पेट्रोलियम, बिजली, कपड़ा, कागज बनाने आदि की गैस पाइपलाइनों में प्रवाह और अवरोधन माध्यम को विनियमित करने के लिए किया जाता है।
| मॉडल | पीएन (एमपीए) | टेस्ट प्रेशर (एमपीए) | लागू तापमान | लागू मीडिया | |
| शक्ति (पानी) | सीलिंग (पानी) | ||||
| D341X-10 | 1.0 | 1.5 | 1.1 | ≤80 ℃ | पानी |
| D341X-16Q | 1.6 | 2.4 | 1.76 | ≤80 ℃ | पानी |
